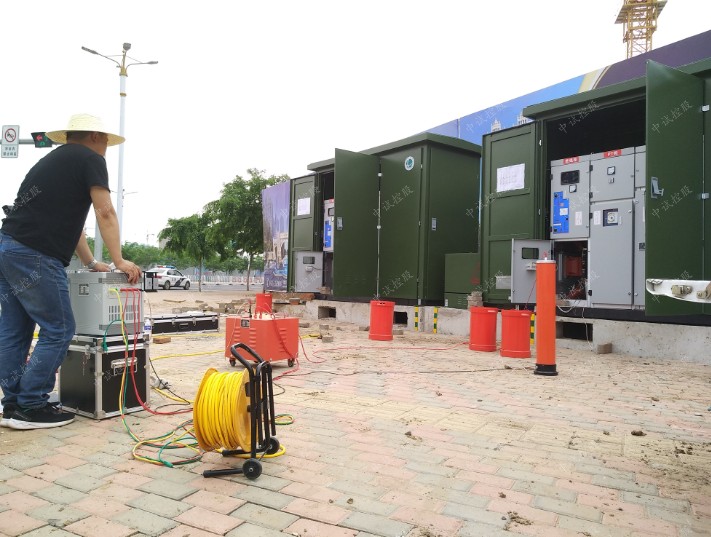

检测是否正常工作

电缆调频式串联谐振试验装置（2km/27.5kV/400mm²）就是会检测它们之间的连接是不是一直在正常的工作，我们知道如果说长时间的处于一个运行的过程当中，那这个连接处就可能受到外界的影响而发生问题，而这个仪器就是检测的。

检测设备不可少

可以说任何一个需要用到这个连接的单位，电缆调频式串联谐振试验装置（2km/27.5kV/400mm²）都是不可缺少的，它起到的作用是非常的大的。是保障你所有工作是不是可以正常运转的。

本方案被试品以及试验要求是：27.5kV/400mm²电缆2km，电容量≤0.43μF，试验频率为30-300Hz，试验电压55kV。
2km电缆调频式串联谐振试验装置解决方案如下：
Ⅰ.被试品试验工作环境
1.环境温度：－15℃ –45℃;
2.相对湿度：≤90%RH;
3.海拔高度:  ≤2500米；
Ⅱ.串联谐振试验装置主要技术参数及功能
1.额定容量：330kVA；
2.输入电源：单相380V电压，频率为50Hz；
3.额定电压：27.5kV；55kV
4.额定电流：12A；6A；
5.工作频率：30-300Hz；
6.波形畸变率：输出电压波形畸变率≤1%；
7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
8.温    升：额定负载下连续运行60min后温升≤65K；
9.品质因素：装置自身Q≥30(f=45Hz)；
10.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11.测量精度：系统有效值1.5级；
Ⅲ.试验设备遵循标准
GB10229-88                        《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996                    《电力设备预防性试验规程》
GB1094.1-GB1094.6-96      《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　 《高电压试验技术》
Ⅳ.装置容量确定：
27.5kV/400mm²电缆2km，电容量≤0.43μF，试验频率为30-300Hz，试验电压55kV。
频率取35Hz
试验电流 I=2πfCU_试 =2π×35×0.43×10^-6×55×10³=5.2A
对应电抗器电感量 L=1/ω²C=48H,

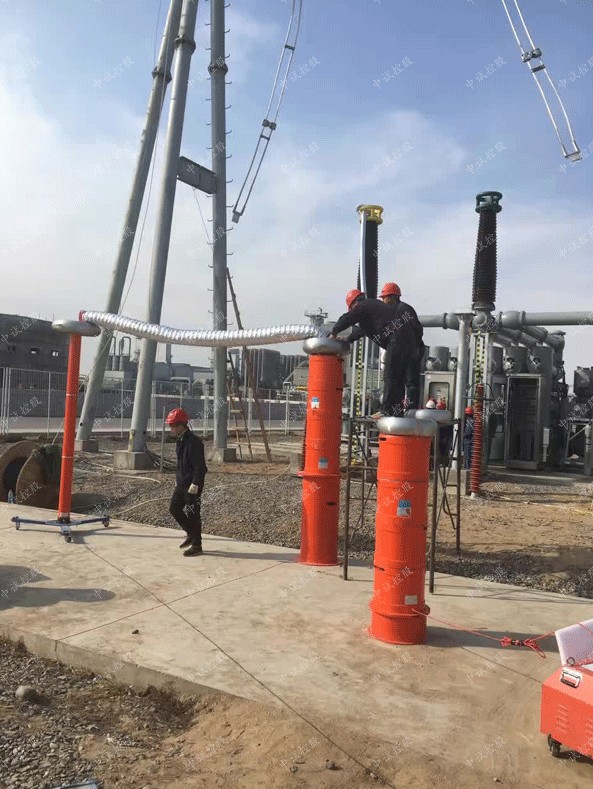

装置电流取6A，电压取55kV，则设计六节电抗器，使用电抗器二串联三组并联，单节电抗器为55kVA/27.5kV/2A/72H，装置总容量为330kVA。
Ⅴ.通过以上装容量确定后，可以得出结论：装置容量定为330kVA/55kV，27.5kV分六节电抗器，电抗器单节为55kVA/27.5kV/2A/72H通过组合使用能满足上述被试品的试验要求。

Ⅶ.串联谐振系统配置及其参数
1.激励变压器JLB-18kVA/1kV/3kV/0.4kV          1台
a)额定容量：18kVA；
b)输入电压：380V，单相；
c)输出电压：1kV；3kV；
d)结    构：干式；
e)重    量：约95 kg；
2.变频电源BPXZ-18kW/380V                 1台
a)额定输出容量：18kW
b)工作电源：380±10%V（单相），工频
c)输出电压：0 – 400V，单相，
d)额定输入电流：47A
e)额定输出电流：47A
f)输 出 波 形：正弦波
g)电压分辨率： 0.01kV
h)电压测量精度：0.5%
i)频率调节范围：30 – 300Hz
j)频率调节分辨率：≤0.1Hz
k)频率稳定度：    0.1%
l)运 行 时 间：额定容量下连续60min
m)额定容量下连续运行60min元器件最高温度≤65K;
n)噪 声 水 平：≤50dB
o)可实现以下功能
   1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单
   2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz
   3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程
   4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
   5)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作
   6)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出
   7)软件经过严格模拟运行检验，运行安全、稳定、可靠
   8)自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；
   9)液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流
   10)保护功能：具有断电、过流、过压及闪络保护功能；
        a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置
        b)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置
        c)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
        d)断电保护：试验电源断电后，装置能快速保护
   11)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动
   12)外观及操作界面充分采用人性化设计，美观大方，操作简便
   13)重量约35kg；

3.高压电抗器DK-55kVA/27.5kV                6节
a)额定容量：55kVA;
b)额定电压：27.5kV；
c)额定电流：2A；
d)电 感 量：72H/单节；
e)品质因素：Q≥30 (f=45Hz)；
f)结    构：干式；
g)重    量：约55kg；
4.电容分压器FR-60 kV -2000pF                1套
a)额定电压：60kV；
b)高压电容量：2000pF
c)介质损耗：tgσ≤0.5%；
d)分 压 比：1000：1
e)测量精度：有效值1.5级;
f)重    量：约8kg；
Ⅷ.总结：2km电缆调频式串联谐振试验装置解决方案为BPXZ-330kVA/55kV变频串联谐振试验装置
