3km电缆串联谐振试验装置（6kV/300mm²）
时间：2019-12-29
对于今天较大型的企业来说都是离不开3km电缆串联谐振试验装置（6kV/300mm²）的，那对于它的选择上我们是不是应该要有特别注意的地方呢，首先我们说我们一定要对于这个产品有一个非常清楚的了解，再就是我们要明白它对于电力行业所起到的一个重要的作用。
选择大厂家的
可以说一定要选择大厂家生产的3km电缆串联谐振试验装置（6kV/300mm²），因为只有大厂家的才是质量过关的，对于这类产品来说质量永远是最重要的，当然在今天人们在非常多方面还是对它有着要求的，像是外观像是操作方面，所以说都是可以考虑的。
使用最好简单
3km电缆串联谐振试验装置（6kV/300mm²）因为使用的频率是非常的大的，所以说它的使用最好是特别简单的，而且像这类设备我们也看到了，今天它的操作应该说都不会是太难的，而且效果都是一级棒的。
本方案被试品以及试验要求是：6kV/300mm²电缆交流耐压试验，长度3000m，电容量≤1.416μF，试验频率为30-300Hz,试验电压15kV。

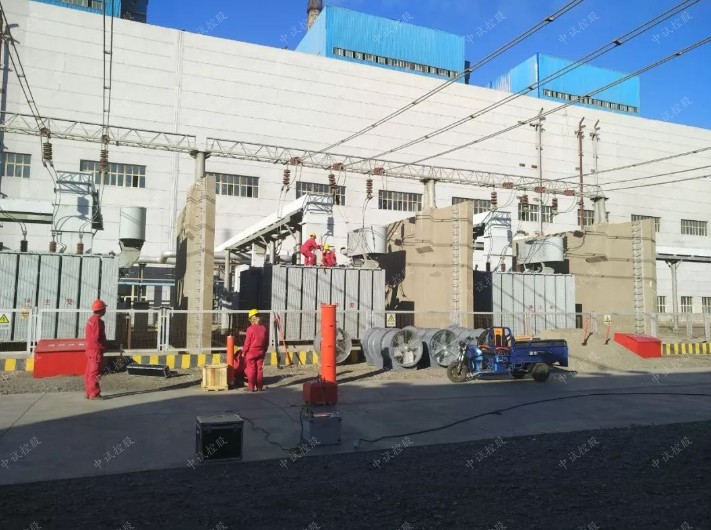

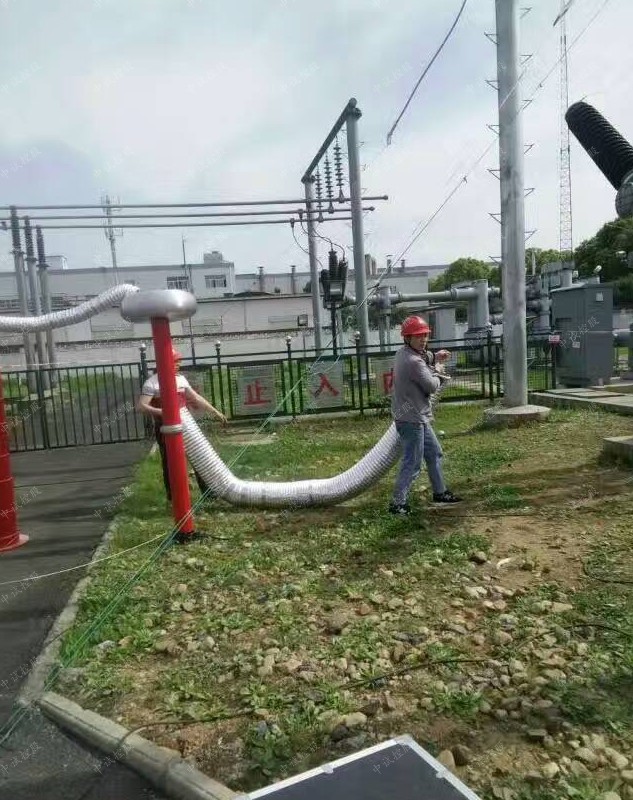

3km电缆串联谐振试验装置解决方案如下：
Ⅰ.被试品试验工作环境
1. 环境温度：－15℃~45℃;
2. 相对湿度：≤90%RH;
3. 海拔高度: ≤2500米；
Ⅱ.串联谐振试验装置主要技术参数及功能
1. 额定容量：90kVA；
2. 输入电源：单相380V电压，频率为50Hz；
3. 额定电压：18kV；
4. 额定电流：5A；
5. 工作频率：30-300Hz；
6. 波形畸变率：输出电压波形畸变率≤1%；
7. 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
8. 温 升：额定负载下连续运行5min后温升≤65K；
9. 品质因素：装置自身Q≥30(f=45Hz)；
10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11. 测量精度：系统有效值1.5级；
Ⅲ.试验设备遵循标准
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
Ⅳ.装置容量确定：
6kV/300mm²电缆，长度3000m，电容量≤1.416μF，试验频率为30-300Hz,试验电压15kV。
试验电流 I=2πfCU试 =2π×35×1.416×10-6×15×103=4.7A
对应电抗器电感量 L=1/ω2C=15H, 设计三节电抗器，单节电抗器为30kVA/18kV/45H
Ⅴ.通过以上装容量确定后，可以得出结论：装置容量定为90kVA/18kV，分三节电抗器，电抗器单节为30kVA/18kV/1.67A/45H通过组合使用能满足上述被试品的试验要求。
Ⅶ.串联谐振系统配置及其参数
1. 激励变压器JLB-5kVA/1kV/0.4kV 1台
a) 额定容量：5kVA；
b) 输入电压：380V，单相；
c) 输出电压：1kV；
d) 结 构：干式；
e) 重 量：约28 kg；
2. 变频电源5kW/380V 1台
a) 额定输出容量：5kW
b) 工作电源：380±10%V（单相），工频
c) 输出电压：0 – 400V，单相，
d) 额定输入电流：12.5A
e) 额定输出电流：12.5A
f) 输 出 波 形：正弦波
g) 电压分辨率： 0.01kV
h) 电压测量精度：0.5%
i) 频率调节范围：30 – 300Hz
j) 频率调节分辨率：≤0.1Hz
k) 频率稳定度： 0.1%
l) 运 行 时 间：额定容量下连续5min
m) 额定容量下连续运行5min元器件最高温度≤65K;
n) 噪 声 水 平：≤50dB
o) 可实现以下功能
1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单
2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz
3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程
4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作
6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出
7) 软件经过严格模拟运行检验，运行安全、稳定、可靠
8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；
9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流
10) 保护功能：具有断电、过流、过压及闪络保护功能；
a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置
b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置
c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
d) 断电保护：试验电源断电后，装置能快速保护
11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动
12) 外观及操作界面充分采用人性化设计，美观大方，操作简便
13) 重量约16kg；

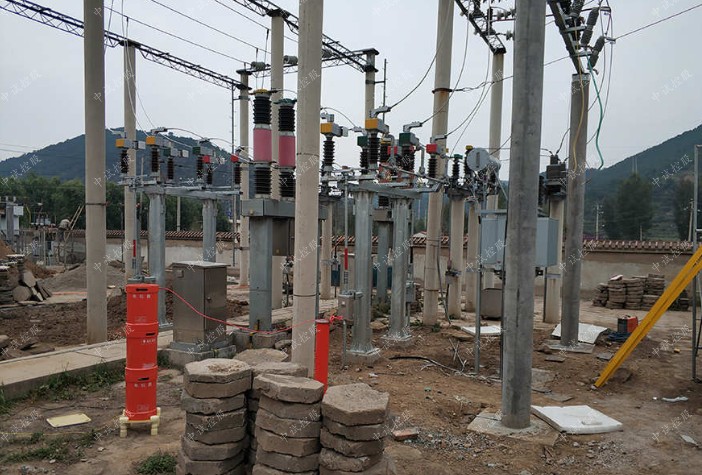

3. 高压电抗器DK-30kVA/18kV 3节
a) 额定容量：30kVA;
b) 额定电压：18kV；
c) 额定电流：1.67A；
d) 电 感 量：45H/单节；
e) 品质因素：Q≥30 (f=45Hz)；
f) 结 构：干式；
g) 重 量：约25kg；
4. 电容分压器FR-30 kV -1000pF 1套
a) 额定电压：30kV；
b) 高压电容量：1000pF
c) 介质损耗：tgσ≤0.5%；
d) 分 压 比：1000：1
e) 测量精度：有效值1.5级;
f) 重 量：约8kg；
Ⅷ.总结：3km以内电缆串联谐振试验装置解决方案为：BPXZ-90kVA/18kV6kV交联电缆交流耐压装置
