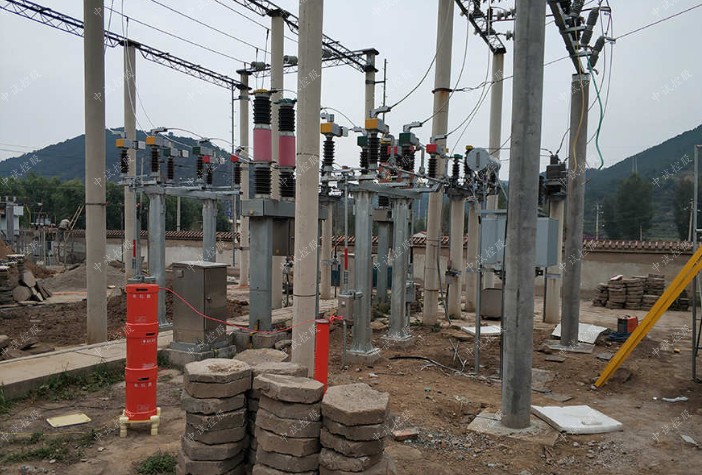

540KVA/270KV变频串联谐振试验装置被试品对象及试验要求

1、35kV/300mm2电缆1.5km的交流耐压试验，电容量≤0.292uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、110kV/300mm2电缆1km的交流耐压试验，电容量≤0.147uF，试验频率30-300Hz，试验电压128kV，试验时间60min。

3、110kV及以下电压等级GIS、母线、断路器的交流耐压试验，试验频率30-300Hz，试验电压不超过265kV，试验时间1min。

4、110kV/50000kVA主变中性点的交流耐压试验，电容量≤0.015uF，试验频率45-65Hz，试验电压不超过160kV，试验时间1min。

5、110kV/50000kVA主变全绝缘的交流耐压试验，电容量≤0.015uF，试验频率45-65Hz，试验电压不超过230kV，试验时间1min。

6、10kV/300mm2电缆4km的交流耐压试验，电容量≤1.502uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

540KVA/270KV变频串联谐振试验装置主要技术参数及功能

• 额定容量：540kVA；
• 输入电源：三相380V电压，频率为50Hz；
• 额定电压：45kV； 90kV；135kV；270kV；
• 额定电流：12A；6A；4A；2A；
• 工作频率：30-300Hz；
• 装置输出波形：正弦波
• 波形畸变率：输出电压波形畸变率≤1%；
• 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
• 温    升：额定负载下连续运行60min后温升≤65K；
• 品质因素：装置自身Q≥30(f=45Hz)；
• 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
• 测量精度：系统有效值1.5级；
