变频串联谐振介绍

串联谐振试验装置是中试控股依据电力预防性试验规范，针对电力电缆、变压器、GIS开关、发电机等大容量设备而开发的工频耐压试验装置，该装置充分利用了RLC串联电路的原理技术并且结合现场的使用环境和多维度的实际应用，满足电力系统针对大容量、高电压试验设备的各项电气技术要求，串联谐振试验装置由控制部分、励磁部分、升压部分和采集部分组成，并且充分利用可编程软件技术，满足自动试验、手动试验和半自动化试验。0718B

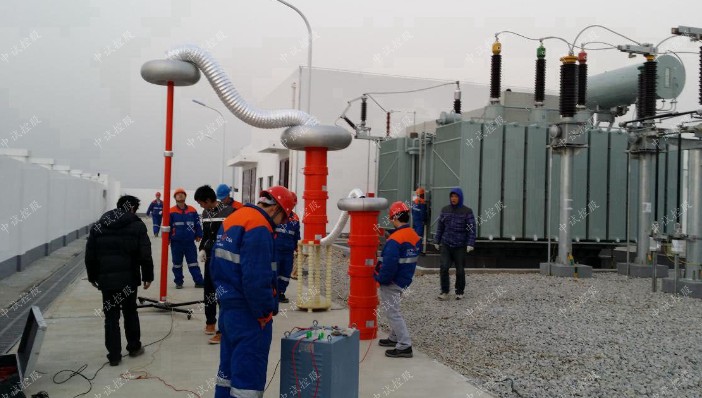

 串联谐振技术方案

（1）被试品对象及试验要求

1、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF，试验频率30-300Hz，试验电压22kV，试验时间60min。

2、35kV/300mm2电缆1.8km的交流耐压试验，电容量≤0.35uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、110kV及以下电压等级GIS，开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过265kV，试验时间1min。

3、35kV及以下电压等级GIS，开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。

（2）   主要技术参数及功能

1、额定容量：270kVA；

2、输入电源：单相220或三相380V电压，频率为50Hz；

3、额定电压：45kV；135kV；270kV；

4、额定电流： 6A；2A；1A；

5、工作频率：30-300Hz；

6、装置输出波形：正弦波

7、波形畸变率：输出电压波形畸变率≤1%；

8、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9、温升：额定负载下连续运行60min后温升≤65K；

10、品质因素：装置自身Q≥30(f=45Hz)；

现场使用配置表

是被试对象的电压等级、长度、截面积基本参数，中间部分是电抗器的数量及连接方式，电抗器规格是45kV1A电流，注意，长度不同并联的方式和数量会发生变化，左侧第三列是励磁变压器的抽头电压，最右侧是规程试验电压，使用前请先阅读相关标准及规范。
