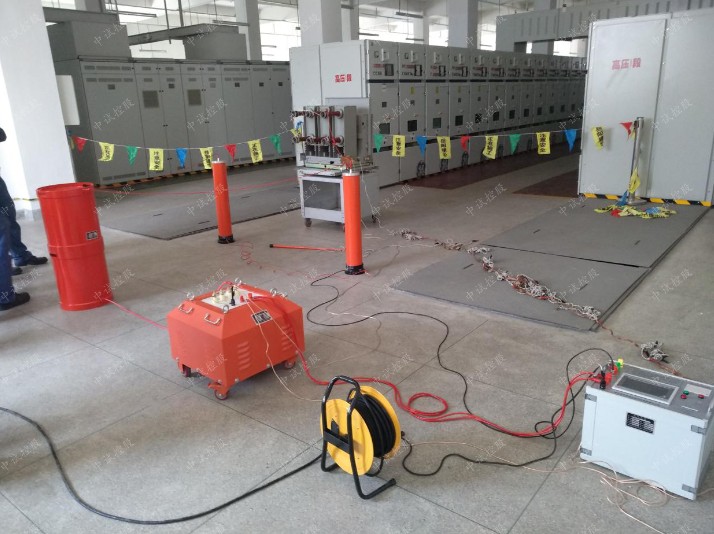

ZSBP-405kVA/108kV变频串联谐振耐压试验装置

一、系统执行标准

GB50150-2006          《电气装置安装工程电气设备交接试验标准》GB7328-87                << 变压器和电抗器的声级测量>>

GB1094                   <<电力变压器>>

GB/T16927.1-2-1997       <<高电压试验技术>>

ZBK41006-89              <<试验变压器>>

GB4208                   <<外壳防护等级>>

GB2900                   <<电工名词术语>>

GB5273                   <<变压器、高压电器和套管的端子>>

GB191                    <<包装储运标志>>

GB10327              <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88               <<电抗器>>

IEC358(1990)             <<耦合电容器和电容分压器>>

IEC1000                  <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

二、工作环境

1.     环境温度：－15⁰C –40 ⁰C;

2.     相对湿度：≤90%RH;

3.     海拔高度:  ≤5000米；

三、装置主要适用范围

1、满足100MVA/35kV以下变压器交流耐压试验，电容≤0.025uF,试验频率45~65Hz,试验电压U≤72kV。试验时间：1分钟

2、满足35kV/300横截电缆3000米的交流耐压试验，电容≤0.6Uf,试验频率30~300Hz,试验电压U≤52kV。试验时间：1小时

四、系统技术规范及性能

4.1 系统技术参数

4.1.1 额定输出电压：           0～108kV

4.1.2 谐振电压波型：           正弦波，波形畸变率＜1.0%

4.1.3 最大被试品电流；       2.5A  7.5A

 4.1.4 最大试验容量：         405kVA

4.1.5 输出频率：                     30～300Hz

4.1.6 工作时间：                     满功率输出下，连续工作时间60min

4.1.7 品质因素：                   30～90

4.1.8 输入工作电源：              三相380V±5%，50Hz

4.1.9 环境温度：                   －15℃～+40℃

4.1.10 相对湿度：                  ＜90RH%，无凝露状况

4.1.11 海拔高度：                  ＜5000m

4.2 系统的性能特点

4.2.1 充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

4.2.2 具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。

4.2.3 具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。

五、装置容量确定

设备装置容量设计为405KVA/108kV，分6节电抗器，电抗器单节为27KV/2.5A/52H组合使用能满足上述被试品的试验要求。

六、主要部件的技术规范及性能

1、变频控制电源25KW                1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  25KW

c) 工作电源:      交流220V/380V、50Hz 。两种电源都可使用

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  50A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 25Kg

2、 励磁变压器25KVA            1台

a) 额定容量:   25KVA

b) 输入电压:     500V

c) 输出电压：  2KV ；4KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止击穿反击。

  h) 重   量：    90Kg ;

3、高压电抗器    67.5/27       6台

a) 额定容量：   67.5KVA

b) 额定电压：   27KV

c) 额定电流：  2.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量：  70Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器     110/0.001 UF              1台

a) 额定电压：    110KV

b) 工作频率：    30～300Hz

c) 分 压 比：   1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300H_Z内分压比不变。

八、系统的基本配置

(一)主要部件一览表

序号	设备名称	型号规格	单位	数量
1	变频电源	25KW	台	1
2	励磁变压器	25KVA	台	1
3	高压电抗器	67.5/27(27KV/2.5A)	台	6
4	电容分压器	110/0.001UF(110KV)	台	1
5	附件箱	含测试线一套	套	1

（二）设备附件及相关资料一览表

序号	名  称	型号及规格	单位	数量
1	防雨防尘罩	按设备尺寸配套	只	6
2	试验线	按设备成套需要配置	包	1
3	出厂报告		份	1
4	说明书		份	1
5	产品合格证		份	1
6	装箱清单		份	1
