中试控股研发创新，行业首推多倍频感应耐压试验新方法：电磁式电压互感器感应耐压试验，新研制的多倍频感应耐压试验装置配置了分压器，可以满足规程：必须在高压端监测测电压的要求，避免了容升电压的影响。

   电力变压器、互感器、电抗器等电气设备做多倍频感应耐压试验，由于其铁芯饱和的原因，需要提高信号频率，一般采用三倍频。三倍频发生器，在现场已经使用了几十年了,虽然制造简单，但其体积大，输出频率固定，且误差值大。

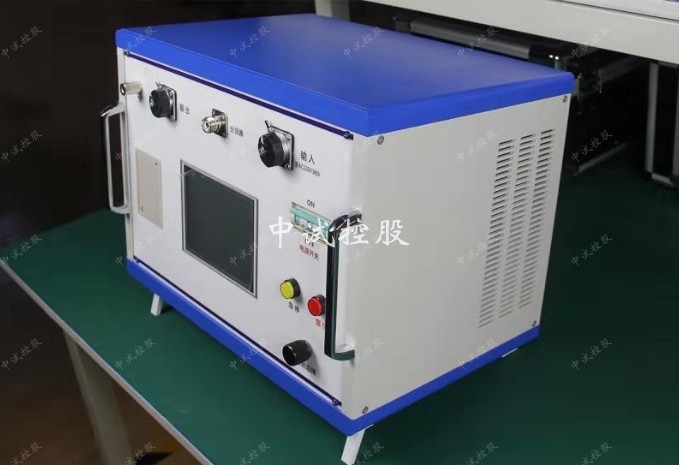

多倍频新方法电磁式电压互感器感应耐压试验设备

图1、多倍频新方法电磁式电压互感器感应耐压试验设备
   很多电力公司在电压互感器感应耐压试验时，反映出的问题较多，例如：
   1、几年前购买的12kVA的三倍频发生器，一直无法完成10kV电压互感器的感应耐压试验；
   2、 在100/根3绕组施加电压时，低压只能够加到280V，电流从0.4A剧增，无法完成42kV的耐压要求;
   3、换了一只新互感器，有所好转，但出现的各种现象较；
   4、输出参数采用外接电压表、电流表检测，无法升高电压，而电流巨增，分析属于饱和了。

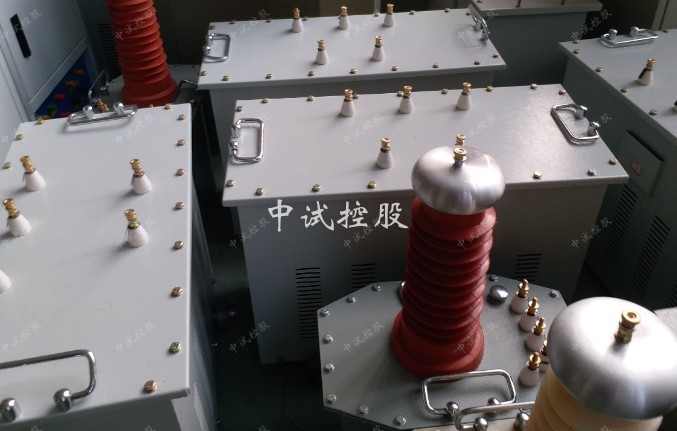

 电磁式电压互感器感应耐压试验河南试验现场

图2、电磁式电压互感器感应耐压试验河南试验现场
   电磁式电压互感器感应耐压试验可以输出更高的频率，采用了7.5kVA多倍频发生器（输出50、100、150、200 Hz），下面电磁式电压互感器感应耐压试验数据，来源于2台电压互感器，进行感应耐压试验，电磁式电压互感器感应耐压试验数据见下表：


   电磁式电压互感器感应耐压试验结果小结：
   1、当试验频率从150Hz变为200Hz时，铁芯更不容易饱和；
   2、用-7.5KVA多倍频感应耐压试验装置，可以完成感应耐压试验；
   2.1 在100/3绕组，独立完成试验；
   2.2 在100/根3绕组，增加一个中间变压器160V/450V，可以成功完成电磁式电压互感器感应耐压试验；
   3、多倍频发生器配置了分压器，可以满足规程：必须在高压端监测测电压的要求，避免了容升电压的影响。
   4、在做多倍频感应耐压试验（电磁式电压互感器感应耐压试验）时，多倍频比三倍频有输出频率多、体积小、重量轻的优势。
