变压器容量及损耗特性测试仪技术知识

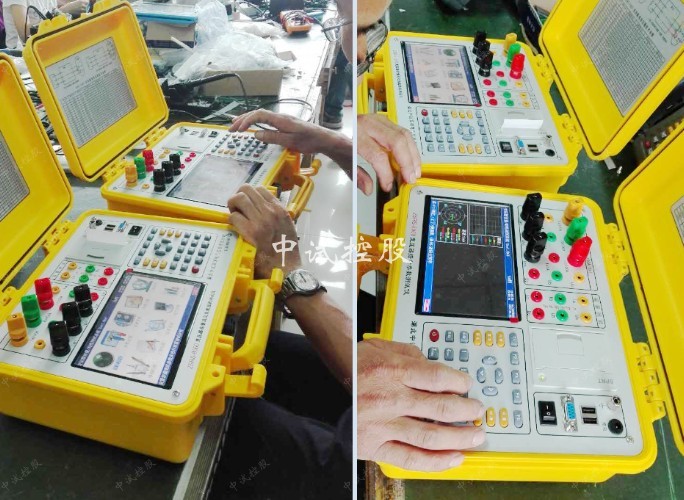

变压器容量及损耗特性测试仪是我公司专门针对不良电力用户偷逃基本电费、私自增容问题而研发设计的新型仪器，用于变压器容量、空载、负载等特性参数测量的高精密仪器。本仪器为多功能测量仪器，相当于往常两种测试仪器：即变压器容量测试仪+变压器特性参数测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、短路（负载）损耗、阻抗电压等一系列工频参数进行精密的测量。

变压器容量及损耗特性测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。

变压器容量及损耗特性测试仪技术知识问答:

1、变压器进行直流电阻试验的目的是什么?变压器直流电阻测试仪

答：变压器进行直流电阻试验的目的是检查绕组回路是否有短路、开路或接错线，检查绕组导线焊接点、引线套管及分接开关有无接触不良。另外，还可核对绕组所用导线的规格是否符合设计要求。

2、变压器空载试验的目的是什么?变压器空负载特性测试仪

答：变压器空载试验的目的是测量铁心中的空载电流和空载损耗，发现磁路中的局部或整体缺陷，同时也能发现变压器在感应耐压试验后，绕组是否有匝间短路。

3、为什么变压器短路试验所测得的损耗可以认为就是绕组的电阻损耗?变压器损耗参数测试仪

答：由于短路试验所加的电压很低，铁心中的磁通密度很小，这是铁心中的损耗相对于绕组中的电阻损耗可以忽略不计，所以变压器短路试验所测得的损耗可以认为就是绕组的电阻损耗。

4、为什么星形连接的自耦变压器常带有角接第三绕组?它的容量是如何确定的?

答：Yn，yn联接的自耦变压器，为了改善电动势波刀常设置一个独立的接成三角形的第三组绕组，它与其他绕组电磁感应关系但没有电的联系。第三组绕组除了补偿三次谐外，还可以作为带负荷的绕组，其容量等于自耦变压器的电容量。如仅用于改善电动势波形，则其容量等于电磁容量25％一30％。

5、变压器重绕大修后，测得的空载损耗、短路损耗及总损耗值，与国家标准规定的数值比较允许偏差各是多少?

答：空载、短路损耗分别允许+15％，总损耗+10％。
