大地网接地电阻测试仪说明书及遇到问题如何解决

时间：2019-10-26

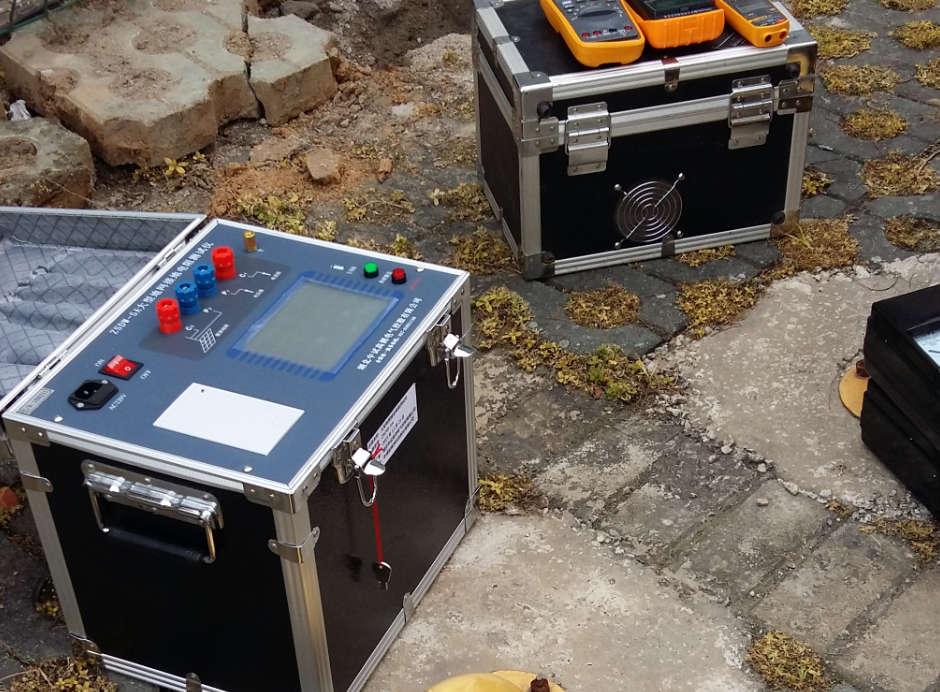

大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。大地网接地电阻测试仪采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量

一、大地网接地电阻测试仪测试操作步骤
   1.1、首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。
   1.2、电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3—5倍。
   1.3、电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。另一端分别接在两支地桩上（如图2所示）。
  1.4、将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。
   1.5、检查连线无误后，给仪器接上AC220V/50HZ电源，对仪器进行通电。
  1.6、按测量键，开始测量
   1.7、仪器显示测试结束后，记录测试数据。
   1.8、关掉仪器电源后，拆除连线，测试过程结束。
二、大地网接地电阻测试仪测试过程中仪器自诊说明
   2.1、“请开机重启”时候，可能是仪器内部电源保护，关机重启。
“电源模块错误，请联系厂家”时候，把光标移动到“地网”上，按十下“确认”键，听到仪器喇叭响一声，并且在屏幕的左下角出现一个反色的打印机符号。然后关机重启。如果继续无法测试，请联系厂家。
  2.2、测试电流为0.0A时候，可能“电流线”连线与“电流极”地桩接触不良或地桩太少，需增加地桩，减少回路电阻。地桩深度不少于0.5m。电流桩电阻应该小于200Ω.
  2.3、若仪器显示的测量值极低（<0.01Ω）则可能是电压线未连接上。
三、大地网接地电阻测试仪注意事项
1、为使测试顺利进行，测试前请先用万用表检查测试导线与地桩的接触点是否完好，并测量已放好的线是否有断路现象。
2、四极法测量时仪器会自动消除接线误差。
3、当光标在电流上时候，按一下“确认”键,在屏幕左下角会出现或消失打印机小符号,代表选择或取消自动打印功能
4、本仪器如出现其它故障，请直接与本公司售后服务部联系，请不要私自拆检。
