远程无线高压核相器功能用途说明

时间：2019-10-26

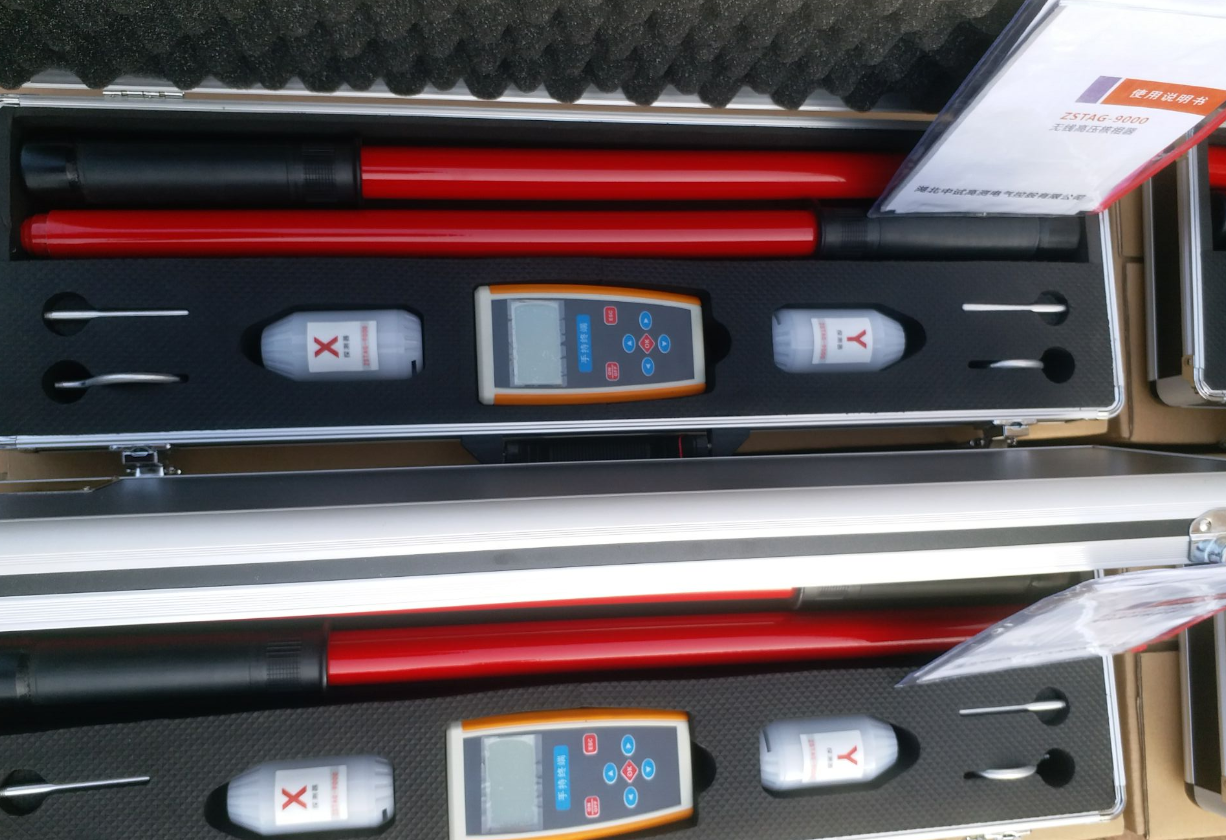

GPS远程无线高压核相器（以下简称“核相仪”）采用GPS精确授时技术和无线传输技术，用于远距离核相、近距离核相和开关柜取电感应点核相。还具有高压验电、核定相序、测量电网频率的功能。仪器适合5V～500KV输电线路带电核相作业。
GPS远程无线高压核相器采用GPS卫星精确授时技术，在全球任何地方获取统一的时间，能够同时测量任何地方的两条电线相位差值。解决了传统无线核相仪操作需在300米以内的距离限制。

产品特点：

1、远程无线高压核相器实现了跨电压等级测量，一台仪器可以测量各电压等级线路。
2、具有高压验电和核定相序的功能。
3、可以用于开关柜带电显示器核相。
4、数据存储容量800组，可以查阅和单条删除。
5、标配绝缘杆长度为3米，绝缘杆适用电压等级≤220KV。
6、核相仪高压测量时泄漏电流<10uA。
7、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
8、核相仪两个发射器和接收器均内置可充电锂电池。主机锂电池容量约为2200mAH，发射器电池容量约为350mAH。

技术参数：

1、相位差准确度：
近距离核相：误差≤3°
远距离核相---精准模式：误差≤3°
远距离核相---授时模式：误差≤6°
2、频率准确度：±0.1Hz。
3、发射器和接收主机的无线传输距离大于100米。
4、甲乙主机之间GPS卫星授时远程核相距离≥500km。
5、结果判断采用A级标准。相位差≥30°为异相；相位差<30°为同相。
6、无GPS信号时本机仍可继续工作30分钟。
7、工作环境：-35℃--- +45℃ 湿度≤95%RH。
8、储存环境：-40℃--- +55℃ 湿度≤95%RH。
9、整机重量：约5Kg*2个。
10、仪器包装尺寸：长71cm*宽26cm*高11cm*2个。
