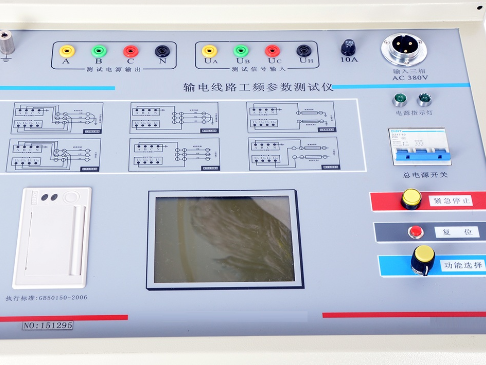

图3-1仪器面板指示图

1、            紧急停止按键

2、            系统复位按键

3、            USB接口

4、            液晶触摸显示屏

5、            测试电源输出（A、B、C、N）插孔（电流测量端子）

6、            电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）

7、            测量输入保险管

8、            接地接线柱

9、            输入电源开关

10、        电源输入插座（AC220）

11、        打印机

3.1、紧急停止按键

安装位置：如图3—1— 1 。

功    能：断开测试输出电源，并将外部接线全部接地；测试过程中遇到突发事件时，按此键可在不断开输入电源的情况下紧急快速地关断所有输出电源并使所有接线接地，保证使用安全；

3.2、系统复位按键

安装位置：如图3—1— 2 。

功    能：提供仪器内部中央处理器复位；

注    意：此复位键是复位仪器内部所有控制器件，而非直接操作输出断开，因此若测量过程中遇到紧急情况请先按紧急停止按键来快速地断开输出；

3.3、USB接口

    安装位置：如图3—1— 3 。

    功    能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成文件保存，提供给用户在电脑操作系统下通过仪器附带的软件操作查看数据并生成报告文件；

注    意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘；

3.4、液晶触摸显示屏

    安装位置：如图3—1— 4 。

    功    能：超大屏幕中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程；

注    意：触摸式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤；在操作液晶屏的时候使用铅笔头或者其它笔形塑料物件操作可以提高操作准确度；

3.5、测试电源输出（A、B、C、N）插孔（电流测量端子）

    安装位置：如图3—1— 5 。

功    能：包含A（黄色）、B（绿色）、C（红色）和N（黑色）共4个端子，提供仪

器测试输出电源；

注    意：测试过程中此输出端子有较大电流输出，严禁用手触碰端子金属部分，以防电击；

3.6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）

安装位置：如图3—1— 6 。

功    能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；

注    意：测试过程中严禁用手触碰端子金属部分，以防电击；

3.7、测量输入保险管

 安装位置：如图3—1— 7 。

 功    能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；

注    意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；

3.8、接地接线柱

安装位置：如图3—1— 8 。

功    能：仪器保护接地；

注    意：仪器内部自带接地保护装置，测试中应当保证接入可靠地网；

3.9、输入电源开关

 安装位置：如图3—1— 9 。

 功    能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；

注    意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；

3.10、电源输入插座（AC220）

安装位置：如图3—1— 10 。

功    能：使用标准大功率专用插座与市电或发电机相连接；

注    意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；

3.11、打印机

安装位置：如图3—1— 11 。

 功    能：显示可打印数据时，将光标移动至“打印”项按确认键打印。

 注    意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热

          敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，最后合上打印机盖板。
