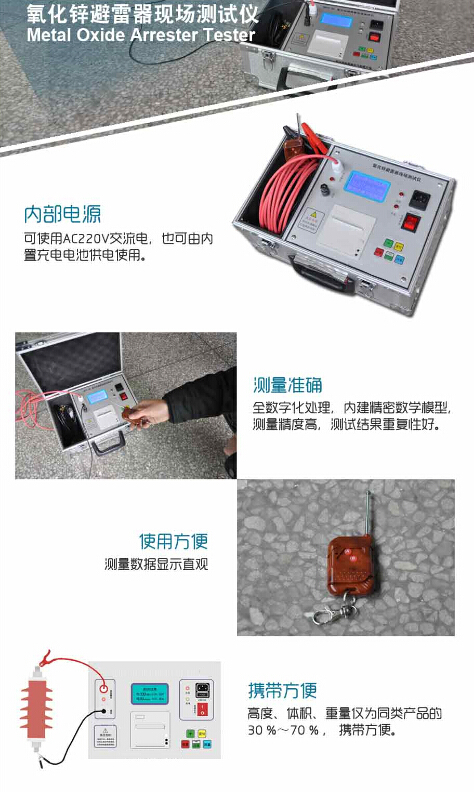

氧化锌避雷器测试仪测量原理:

1．测量原理

       输入电流电压经过数字滤波后，取出基波，然后用投影法计算出阻性电流基波峰值Ir1p=Ix1p.cosφ，因基波数值稳定，故目前普遍采用Ir1p衡量避雷器性能。

    总电流基波峰值Ix1p在电压基波U1（E1）方向投影为Ir1p，在垂直方向投影为Ic1p，φ为电流电压基波相位角，其中包含选定的补偿角度(图十)。因此，用φ和Ir1p均能直观衡量MOA性能。

2．相间干扰

现场测量时，一字排列的避雷器(图十一)，中间B相通过杂散电容对A、C泄漏电流产生影响，使A相φ减小，阻性电流增大，C相φ增大，阻性电流减小甚至为负，这种现象称相间干扰(图十二)。

    一种方法是补偿相间干扰：假设Ia、Ic无干扰时相位相差120°，假设B相对A、C相干扰是相同的；

将电压取B相，电流取C相，测得φ1=φcb；再将电流取A相，测得φ1=φab；则C相电流与A相电流之间的相位差φca=φcb-φab；

选择校正角Dφ=(φca -120°) / 2，将此值在主菜单中置入仪器即可；

选择好相序，仪器会根据所选相序自动进行角度补偿（A相加Dφ，B相不要补偿即选0，C相减Dφ）

也可不必补偿相间干扰(即补偿角度为0)，从阻性电流的变化趋势判断避雷器性能。

    如果允许，可以只给待测相加电，以取得绝对数据。而试验室测量不必考虑相间干扰。

3．避雷器性能判断

    避雷器性能可以从阻性电流基波峰值Ir1p判断，但从电流电压角度Φ判断更有效，因为90°-Φ相当于介损角。如果规定阻性电流小于总电流的25%，对应的φ为75°；

无相间干扰时：

有相间干扰时，产生误差：

实际测量时应考虑此误差影响，尽管有此相间干扰误差，但判断MOA性能还是可行的。如仅用Ir1p判断，在90°附近会有若干倍的变化，此时不如直接查看角度更合理。

七、氧化锌避雷器测试仪注意事项

1. 从PT二次取参考电压时，应仔细检查接线以避免PT二次短路。

2. 电压信号输入线和电流信号输入线务必不要接反，如果将电流信号输入线接至PT二次侧或者试验变压器测量端，则可能会烧毁仪器。

3. 在有输入电压和输入电流的情况下，切勿插拔测量线，以免烧坏仪器。

4. 仪器损坏后，请立即停止使用并通知本公司，不要自行开箱修理。

5.本仪器不得置于潮湿和温度过高的环境中。
