真空度测试仪如何对灭弧室进行检验

时间：2019-10-26

真空度测试仪如何对灭弧室进行检验,主要分两种用途使用,然后通过不同的方式来进行检测和判断：
１、用于真空灭弧室生产线中灭弧室的质量控制和断路器生产厂家的灭弧室入库检验。
２、真空度测试仪用于检测安装开关整机上的真空灭弧室的真空度。这类检测主要用于供电部门的例行检修及容量试验中对真空灭弧室承受能力的判定。

⑵、连线

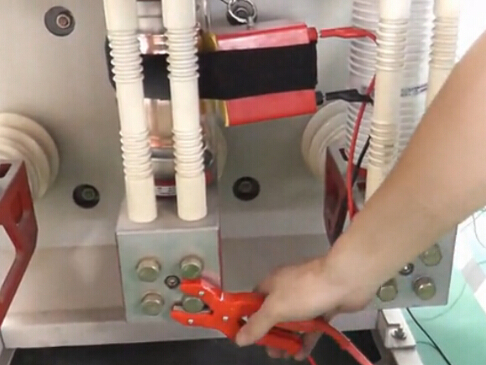

将面板上的磁控电流输出端通过导线与磁控线圈相连，使灭弧室触头至于分状态，(线圈套于灭弧室外)将高压线和信号输入线分别接灭弧室的动端与静端。注意，高压线应悬空。(如上图所示)
注意：线圈与高压输出端应留有足够距离。检查连线正确后便可开机。将仪器面板的电源开关键按向“ＯＮ”，显示屏最高位即显示闪烁“Ｐ.”字，说明仪器运行正常，若不显示Ｐ,则按一下复位键便会显示Ｐ，否则主机有故障，以上正常后便可以测量。
⑶、管型选择
测量时首先选择管型，仪器内已存入多种管型，具体见后附表格。１、管型选择操作方式：
按[选择键]使其指示灯亮，用[＋键]或[－键]调管型参数，当管型显示器与所测管型代号一致时便可，再按[选择键]使其指示灯灭，按[测量键]使其指示灯亮，仪器处于测量状态。
２、若说明书中没有给出要测的管型时，可用尺寸相近，接线方式相同的管型代替。
３、如果没有可代用的参数，则可按[校验键]，这样可直接给出电离电流，一般来说，电离电流(Ａ)较真空度(Ｐa)小２个数量级。
⑷、测量
按键均处于无效状态或仅[校验键]有效时，按下[测量键]，仪器便自动完成所有测量、计算、显示、全过程，直接给出灭弧室的真空度值(或电流值)。若需打印测量结果，再按打印键，则直接打印出测量结果。
仪器内计算机执行测量步骤如下：
启动高压→测漏电电流→自动关闭高压，接通充电开关→电压到规定值→重新启动高压，同时启动磁控电流，测量漏电＋电离漏电→扣除漏电→电流转成真空度值→显示、打印。若[校验键]有效，则显示电流值。
真空度测试仪采用两次启动高压的方法，若仪器第一次启动高压后又回到初始状态，"P"字闪烁,此时为仪器拒检。应检查真空管是否处于合的状态，如不是，则该管已严重漏气或完全泄漏。
⑸、打印
按打印键，则打印本次的测量结果。
⑹、复位
按复位键，仪器回到初始状态。
⑺、关于按键
面板上所有的按键，其上面的指示灯亮则表示按键有效，反之则无效。若该键有效时，再按该键，则指示灯灭，键处于无效状态。
