变压器绕组变形测试仪如何工作

时间：2019-10-26

变压器绕组变形测试仪时当前测量变压器绕组变形的最佳仪器，它采用频率响应测试仪法对变压器内部绕组特征参数进行测量，同时采用目前世界发达国家正在开发完善的内部故障频率响应分析FRA方法，能对变压器内部故障作出准确判断。

变压器绕组变形测试仪作为电力系统中重要的检测设备之一，其具体是如何工作的呢？

在较高频率的电压作用下，变压器的每个绕组均可视为一个由线性电阻、电感（互感）、电容等分布参数构成的无源线性双口网络，其内部特性可通过传递函数H(jω)描述。若绕组发生变形，绕组内部的分布电感、电容等参数必然改变，导致其等效网络传递函数H(jω)的零点和极点发生变化，使网络的频率响应特性发生变化。

变压器绕组的幅频响应特性采频率扫描方式获得。连续改变外施正弦波激励源VS的频率f(角频率ω=2πf)，测量在不同频率下的响应端电压V2和激励端电压V1的信号幅值之比，获得指定激励端和响应端情况下绕组的幅频响应曲线。L、K及C分别代表绕组单位长度的分布电感、分布电容及对地分布电容，V1、V2分别为等效网络的激励端电压和响应端电压，VS为正弦波激励信号源电压，RS为信号源输出阻抗，R为匹配电阻。

以上就是 变压器绕组变形测试仪详细工作过程，了解它对于我们更好的使用该仪器是非常有用的。

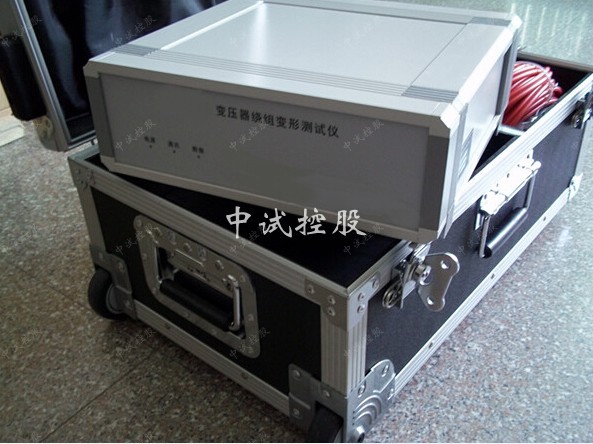

变压器绕组变形测试仪
