二次压降及负荷测试仪试验操作说明
时间：2019-10-26
二次压降及负荷测试仪可以实现三相三线，三相四线、单相全自动测量，是一种测试电压互感器二次压降/负荷的智能化仪器。为了加深大家对该仪器的认知，下面对二次压降及负荷测试仪试验操作进行详细说明。
二次压降及负荷测试仪可实现多种方式的测量，这里就不一一介绍，只以三相四线PT侧测试为例，三相三线与之类似。
1、首先进行压降自校
现场运行时，常有大电流，高电压的存在，加之由于现在PT侧和仪表侧的距离很远，所以要用放线车，放线车本身也会带来一定的误差，所以要进行自校。
a、开机按任意键进入主菜单，选择压降自校（选择方法：上下键可以移动光标，确定键选择，取消键退出。）。
b、选择三相四线自校。
c、仪器中的数据是上次或出厂时保存的压降自校值，按确定仪器就开始进行自校。
d、测试结束后，如果需要保存数据，按数字键“1”重新测量，按数字键“2”存储。
e、关机拆线。
2、进行压降测试

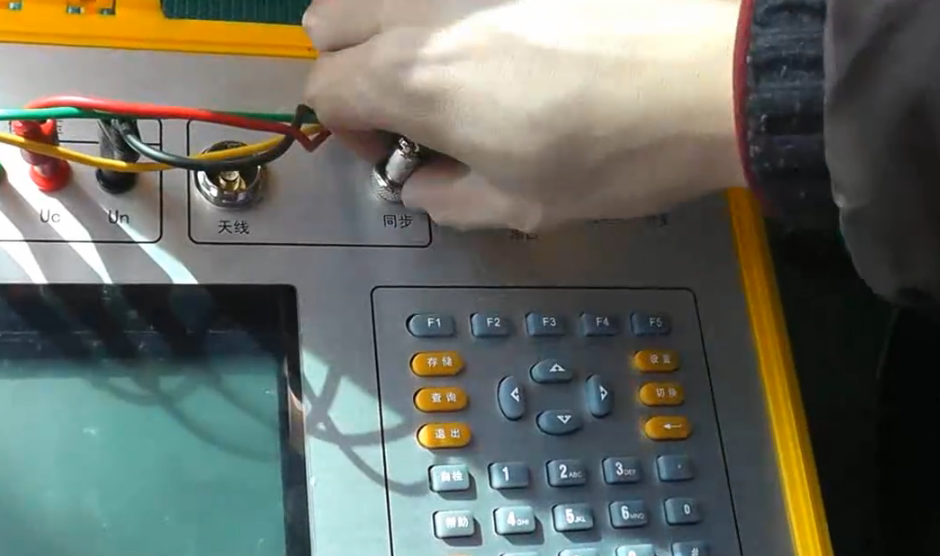

压降测试按下图接线（PT侧测试）
e：关机，拆线。
f、各项参数简介
—f(%)比差
—δ(’)角差
—Δu(%)压降相对值：Δu(%)＝
—γ(%)电能计量的合成误差：
对于三相三线
对于三相四线
g、测试结束
—f(%)比差
—δ(’)角差
—Δu(%)压降相对值：Δu(%)＝
—γ(%)电能计量的合成误差：
对于三相三线
对于三相四线
a.开机按“确定”键入主菜单，选择压降测试菜单，进入后选择测试方式（有PT侧和表计侧，选择方法是光标移动到要选择的内容，按确定键后在下拉列表中按上下键移动光标，确定键选择）,自校状态（带自校和不带自校）选择将决定仪器是否减去自校时测试的现场误差值。输入各相参数。
b.光标移动到确定上，按确定键进入压降测试选择菜单，选三相四线自动测试，进入三相四线测试选择菜单，选择三相自动测试。
c.如需重测，按数字键“1”即可
d.如需存储按数字键“2”即可
3、表计侧压降自校
4、表计侧压降测量接线图
二次压降及负荷测试仪操作说明是我们在使用该设备之前一定要了解的东西，这对于我们正确使用该仪器进行试验时非常有必要的。
