绝缘油介电强度测试仪试验操作步骤
时间：2019-10-26

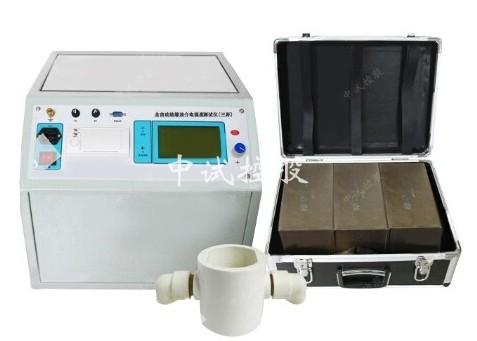

绝缘油介电强度测试仪用于电力系统、油田、工厂、科研单位对绝缘油介电强度的测定。那我们在使用绝缘油介电强度测试仪进行试验时，具体操作步骤是怎么样的呢？
一、使用绝缘油介电强度测试仪进行试验时，需要按照如下流程进行操作：
1、将仪器可靠接地
2、断电状态下，将磁振子置于验油杯中
3、“被试油样”必须在不破坏原有贮装密封的状态下，于试验室内放置一段时间，待油温和室温相近后方可揭盖试验。在揭盖前，将试油轻轻摇荡，使内部杂质均匀，但不得产生气泡，在试验前，用试油将油杯洗涤2-3次。
4、断电状态下，将被试油样装入油杯试油注入油杯时，应徐徐沿油杯内壁流下，以减少气泡，在操作中，不允许用手触及电极、油杯内部和试油，试油盛满后必须静置10-15分钟，方可开始升压试验。
5、断电状态下，罩上电极罩，盖好高压仓
6、合上电源开关，仪器出现欢迎界面后，自动转入主界面如图2.1所示。
7、通过旋转鼠标可以选择进行击穿试验，耐压试验，查看历史数据，时间设定和PC通信等操作项目。
二、进入击穿试验后，仪器显示如图2.2所示界面，击穿试验的操作方法为：
1、进行试验参数设置，设置的项目包括，初始静置时间，试验次数，静置时间和搅拌时间，油杯选择。初始静置时间的范围是0秒-9分59秒，静置时间的设置范围是0秒-9分59秒，搅拌时间的设置范围是0秒-99秒，三个油杯状态可以“已选”或“未选”。
2、选择开始试验，进入图2.3所示画面，点击运行后仪器按照先升压至击穿，搅拌，静置，再升压至击穿的顺序循环进行，直至达到设定的试验次数为止，蜂鸣器鸣叫，试验停止。
3、击穿试验完成后，仪器的显示画面如图2.4所示，显示的试验结果包括的击穿电压，击穿电压平均值。
4、操作人员还可以根据需要将试验结果保存和打印。
三、注意：
1、试验过程中，如果高压仓被打开，仪器将切断高压回路，终止此次试验。
2、仪器通电后有高压输出，严禁打开高压仓。
1、进行试验参数设置，设置的项目包括：设置电压，耐压时间和油杯选择
2、选择开始试验，进入图2.4所示画面，点击运行后仪器按照先升压至耐压值，如果升压过程中，发生击穿现象则试验直接结束，如果升压至耐压值过程中没有发生击穿，则在耐压值电压停留“耐压时间”所设定的时间长度。
3、耐压试验完成后，仪器的显示画面如图2.6所示，显示的试验结果包括耐压值，耐压时间和试验结果（合格为ok/不合格为no）
4、操作人员还可以根据需要将试验结果保存和打印。
五、在仪器主界面中选择查看历史数据后，进入图所示画面
六、画面中显示的内容有当前所保存的试验总组数，当前所选择组的序号和存储时间等，历史数据查看的操作有：
1、将光标移至确认则会进入试验结果查看画面，击穿试验的结果查看画面如图2.8，耐压试验的结果画面如图2.9，在这些界面中可以打印或删除该组数据。
2、光标移至返回，点击确认后，返回至仪器主界面
3、移至删除全部数据后，点击确认将清空仪器中存储的所有历史数据。
七、在主界面中选择时间设定选项，可进入时间设定界面，调整仪器内置时钟的时间。由于系统对试验数据的记录和查询是以仪器内置的试验时间为标准的，所以推荐在试验之前校准仪器时间。
绝缘油介电强度测试仪试验操作步骤是我们在进行绝缘油试验时一定要非常了解的，这样才能帮助我们更好的完成实验。
