用继电保护测试仪怎么做差动谐波试验？

时间：2019-10-25

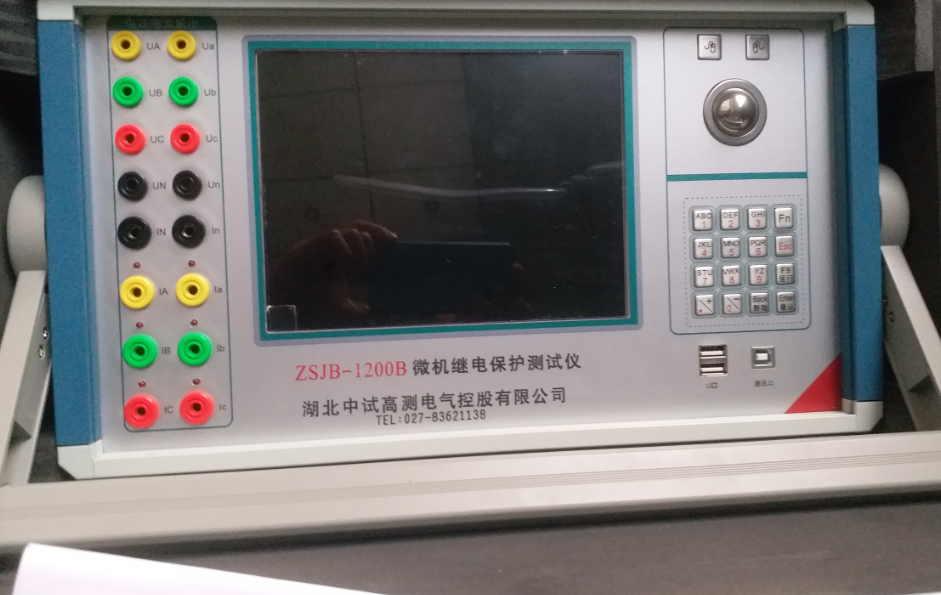

用中试控股集团生产的继电保护测试仪怎么做差动谐波试验？
本模块主要用于测试差动保护的谐波制动特性，也可用于其它谐波保护的测试。既测试差动继电器，也能测试微机差动保护。既可单通道输出谐波叠加差流，也能按“一侧差流，另外一侧谐波的方式”选择双通道输出。最高能输出9次谐波，基本满足了一般谐波试验的要求。

继电保护测试仪中差动谐波特点：
     1、软件界面与“交流试验”风格相似，力求试验时操作简便
     2、可任意叠加最多9次谐波分量，且各谐波的幅值或相位可任意设置
     3、可在不停止输出的试验状态下直接修改电流的幅值、相位、变化步长或改变变量相别
     4、试验时，变量的变化方式可在手动和自动加、减之间随意选择，灵活控制
     5、以图形形式实时显示两通道叠加的波形，便于直观观察试验过程

参数设置：
     试验前，在界面上直接设置各通道的初始值，不需要的谐波分量应设置为0。大凡界面上有值的通道，试验时就会有输出。所以，若不希望某个电流通道有输出，应将其各次波形的幅值均设置为0，或者该通道不接线。
     一般试验时，基波与谐波的相位同向，比如都设置为0°，也可以设置为反向。该相位决定了试验开始时，测试输出该次波形的起始角度。若被叠加的各次波形的起始角度不一致或相反，可能会影响试验。
     差动谐波制动试验时，即可由IA输出谐波给保护高压侧，IB输出基波给保护低压侧，也可以将IA、IB颠倒输出，不会影响试验的正常测试。

变量选择：
    软件只允许选择IA、IB中的一个通道为变量。先选择好通道，再从下面的下拉菜单中选择该通道的某一次谐波分量作为变量。也就是说，试验时只有一个电流（IA或IB）通道的某一次波形分量会变化，其它都是“常量”。

    若需要在试验期间不停止输出的状态下重新设置变量，可在变化方式栏中选择“手动试验”方式，此时界面上的大部分参数都可以修改。修改完后，一般要按测试仪小键盘上的“确认”键或笔记本上的“回车”键才能将给数据读入，从而使测试仪按新数据输出。用鼠标将当前“手动试验”方式切换到其它自动方式，也能使测试仪读入新数据，达到相同效果。

动作方式：
        下面两种动作方式只对“自动加”或“自动减”变化方式有效。
动作停止             选择此方式时，测试仪一收到保护的动作信号即停止试验。该方式只能测试保护的动作值。如果进行继电器试验，为减小继电器的“抖动”对试验造成的影响，应设“防抖动时间”20ms及以上。
动作返回             选择此方式时，假设当前变量按“自动加”方式变化，一旦测试仪收到保护的动作信号，则自动调转方向，按“自动减”方式变化。该方式即可以测试保护的动作值，也可以自动测试出返回值。如果进行继电器试验，同样应设“防抖动时间”20ms及以上。

开入量选择与动作显示
      软件默认界面上7路开入量全部选择，全部有效。如果需要取消某路开入量对保护动作信号的响应，可在试验前用鼠标取消选择。
     在“手动试验”方式下，若测试仪收到保护的动作信号，不仅可以从报警声音上得以判断，还可看到开入量区域有一个钥匙样的小图标出现。
       以上就是用继电保护测试仪做差动谐波试验的方法与步骤。
