怎么用继电保护测试仪来做同期试验？

时间：2019-10-25

用继电保护测试仪做同期试验的方法：
该测试模块用于准同期装置测试，也可用于线路检同期、检无压的同期重合闸保护。

           1、能测试压差试验、频差试验、导前角及导前时间等
           2、能进行自动准同期装置的自动调整试验
           3、可以测试自动准同期装置，也可测试同期类各种继电器（如同步继电器）
           4、可以测试线路检同期、检无压的同期重合闸保护
           5、可以自动测试，也可手动测试

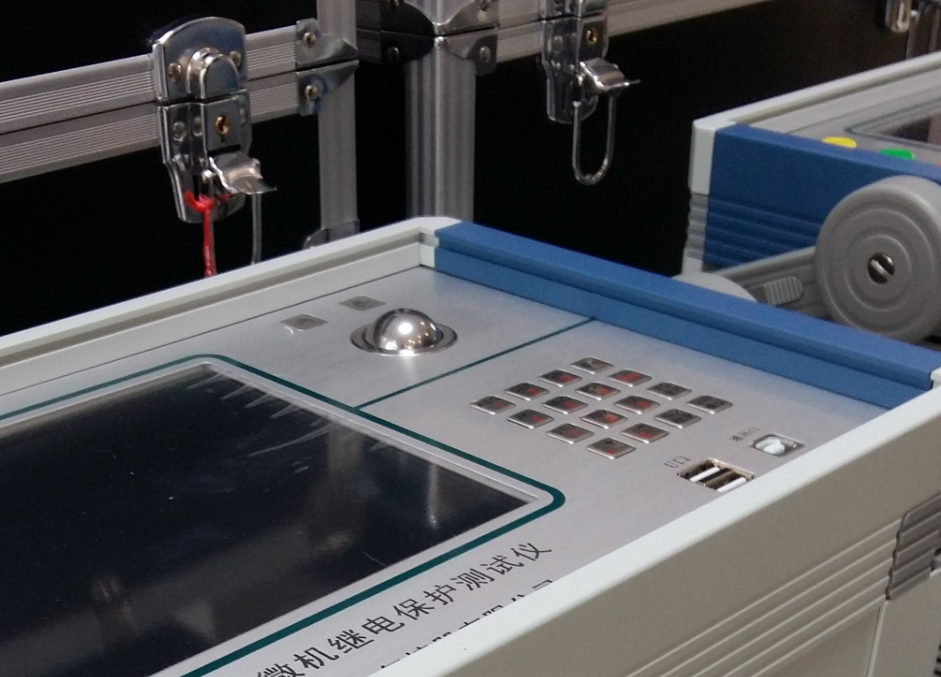

继电保护测试仪界面说明
—  测试项目
                测试项目选择框可以选择的测试项目包括压差试验、频差试验和导前角及导前时间。通过旋转鼠标可以选择三种测试项目中的一种，只支持单选。
                导前角及导前时间  试验前先设待并侧与系统侧的电压相等，频率不满足同期条件。试验开始后，由于频差较大，在角度旋转中，同期装置不发合闸命令。手动或自动增、减待并侧电压的频率。当待并侧频率处于临界允许动作值，且角度摆入动作范围内时，同期装置第一次动作发合闸命令。测试仪将计算并记录下频差刚满足同期条件时的导前角和导前时间。
导前角与导前时间存在以下关系：
                        ф = t / Tw•360º           Tw = 1 / │f1-f2│
                       其中：   ф为导前角                  t为导前时间
                     f1为待并侧电压的频率          f2为系统侧电压的频率
自动试验时，软件总是在每一个周期内检查同期装置是否有合闸脉冲传来。如果测试仪在一个周期内未接收到合闸脉冲，则自动朝频差减小的方向改变待并侧频率。如此每周期进行调整，直至同期装置发动作信号。软件即计算并记录下此时的导前角和导前时间。

—  开关量定义
提示合闸动作出口信号接测试仪的开入量R。
—  参数设置框
参数设置框主要包括系统侧（UC）与待并侧（UA）电压相关参数的设置，通过旋转鼠标可以设置系统侧、待并侧电压的幅值、相位和频率。当测试项目设置为压差试验时可以设置电压的变化步长，当测试项目设置为频差试验时可以设置频率的变化步长，当测试项目选择为导前角及导前时间时可以设置断路器合闸时间。
—  同步指示器
同步指示器如上图界面的左下角所示，通过同步指示器能观察到系统侧与待并侧在试验过程中的电压幅值、频率与相角的变化矢量图。
—  试验结果
试验结果框用于显示同期试验的测试结果。

试验指导
电压接线
待并侧电压U1接测试仪UA，系统侧电压U2接测试仪UC，中性线UN接测试仪的UN。
开入量接线
同期装置“升压”、“降压”、“升频”、“降频”开出信号分别接测试仪开入A、a、B、b，合闸动作出口信号接测试仪开入R，同期装置上述开出信号的另一端短接，接至测试仪开入量的公共端（红色端子）。如果保护的各个开出是有源接点，注意将各个开出接点的正电源接测试仪开入量的公共端。
注意：
           进行同期试验测试时，开始应按下同期装置的启动按钮。试验前请查找装置上的同期启动信号输入端子，引出两根线。开始试验后，先短接它们以启动同期装置。另外，有些同期装置能设置同期时间，试验期间，如果同期过程超过该时间，装置将闭锁本次同期合闸，同时发告警信号。此时应再次按下同期启动按钮或短接上述两根线以再次启动同期。
           以上就是用继电保护测试仪做同期试验的方法和注意事项。
