如何使用继电保护测试仪做状态序列试验

时间：2019-10-25

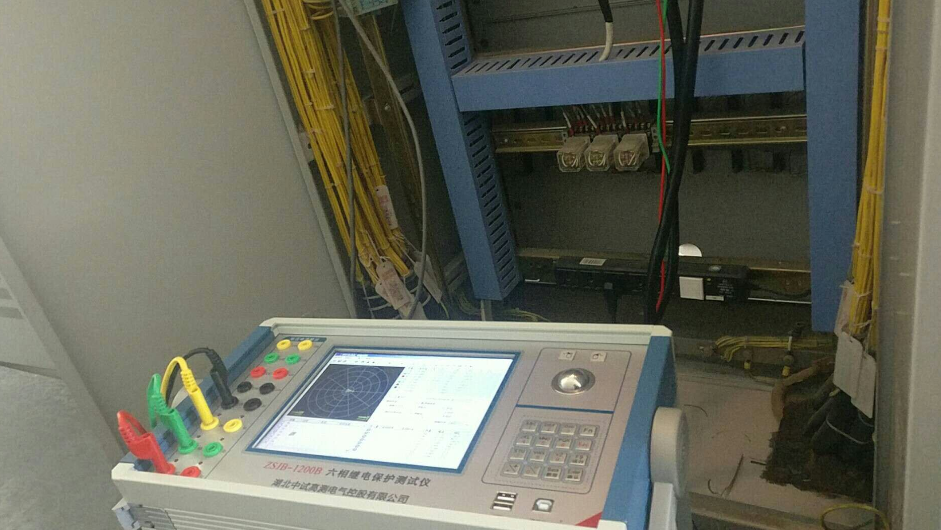

为什么我们要用继电保护测试仪做状态序列试验？是为了满足电力系统中一些特殊的保护测试需要，例如，做厂用电的快切以及备用电源的自动投入试验，配电系统保护装置多次重合闸等。状态系列试验中最多可以添加至9个状态, 每个状态可根据实际情况自由定义电压电流数据，模拟复杂的电网状态变化。

         继电保护测试仪的实验特点：
      1、可以灵活控制多达9个状态输出，每个状态可以输出4相电压、3相电流
      2、l状态个数可以增减，每个状态可以设置多种触发方式
      3、Ux可以设置多种输出组合方式
      4、可以方便灵活地模拟各种复杂的故障情况，测试复杂的逻辑组合

     用继电保护测试仪做状态序列试验的设置方法：
     1、状态个数的修改：
           进入状态序列试验后，旋转鼠标光标默认停在状态个数编辑框上面，按下选定该编辑框后，通过左旋、右旋可以修改状态个数，状态个数最小为1，最大为9。状态个数修改后，界面左侧从上到下依次显示相应的状态框，通过旋转鼠标可以在状态个数和状态框上来回切换。当按下选定某个状态框后，旋转鼠标光标跳到参数设置框，此时可以对选定状态的参数进行修改和设置。注意，如果此时要返回到状态个数编辑框或者其它状态栏，需要按“F2”功能键来切换到状态个数栏。
     2、状态参数设置：
           每个状态下的交流参数均可以自由设置，方法同“交流试验”。需要模拟复杂的试验时，可以通过旋转鼠标选择界面上的“短路计算”功能自动计算得出，计算出来的数据也可以进行修改。
     3、短路计算
          通过旋转鼠标按下选中“短路计算”    按钮后，将打开一个“短路计算”对话框，该对话框用于模拟各种故障时的短路计算，并将计算结果填入到当前状态中。需要特别注意的是：当故障类型为接地故障时，零序补偿系数要设置正确，如右图所示。短路计算对话框的具体操作和参数设置可以参照交流试验中的短路计算说明部分。
       4、翻转条件：
         转条件是设置一个状态翻转进入下一个状态的前提条件，通过旋转鼠标左旋、右旋可以选择“时间触发”、“开入量触发”、“按键触发”这三种触发方式中的一种。
         1）时间触发：
        当选择该触发方式时，根据实际需要，通过旋转鼠标可以分别在“持续时间”和“触发后延时”编辑框中输入相关参数。试验时，经过上述两段延时后，自动进入下一状态。“持续时间”是指这个状态的最长持续时间。“触发后延时”是为了防止保护抖动引起误差而设置的延时，该延时一般设置10ms 左右。需要特别注意的是，在模拟重合闸及后加速故障的时候，不能设置该延时。因为后加速故障是在重合于故障态才引起的，所以必须是在重合态后立即进入永跳状态，后加速保护才能正确动作。如果“持续时间”期间输出的是故障量，当测试仪接收到保护的动作信号时，而试验前同时又选择了“开入量触发”作为状态的翻转条件的话，测试仪将跳过所设置的余下的“持续时间”进入“触发后延时”状态。
        另外，常常通过设置“触发后延时”来躲过保护接点的抖动。
         2）开入量触发：
          选择该触发方式时，当测试仪检测到开入量动作时，将经过“触发后延时”时间翻转至下一状态。为防止接点“抖动”影响试验，在该触发方式下一般应该设置一定的“触发后延时”。
          3）按键触发：
          选“按键触发”时，试验期间，当状态翻转至该状态时，通过旋转鼠标选中界面上的按钮来实现状态触发翻转。这是手动控制试验进程的一种有效方式。
      5、开出设置：
         在每个状态中均可设定开出1开出2的输出状态，通过旋转鼠标在选择框上打“√”则表示该路开出在该状态时闭合，否则打开。每个状态下可以设置开出量的输出不一样，可以实现在各状态翻转过程中，开出量的开合变化。

            试验指导：
           继电保护测试仪的状态序列试验功能比较强大，因为其总共可以设置9个状态。在这9个不同状态下翻转，可以完成一些相对较复杂的试验项目。比如说模拟重合闸及后加速以及备自投的试验。下面就用状态序列来模拟
重合闸及后加速的调试做一下说明。假定过流保护动作重合后由过流2段加速跳闸，这里需要4个状态序列，通过旋转鼠标将状态个数设置为4。4个状态分别代表：“故障前状态”、“故障态”、“重合态”、“后加速”。各个状态的设置和说明如下：
        1）状态1（故障前状态）
       故障前状态主要的作用是给重合闸一个足够的充电时间，所以选择用“时间触发”来实现状态的翻转。故障前测试仪输出一个正常的工作状态，加给保护一个正常的电压。
        2）状态2（故障态）
      故障态用于模拟一个过流故障，也就是由测试仪的IA相出一个电流，电流定值大于保护的过流值，使保护的过流保护动作出口。这里用“开入量触发”作为本状态翻转的条件，当测试仪接收到保护的动作信号后进入下一个状态。
        3）状态3（重合态）
      这个状态是一个重合等待状态，和“状态1”一样，测试仪输出的是一个正常的等待状态，在这个状态里让自动重合闸装置动作。状态翻转条件选择“开入量触发”，也就是当测试仪接收到重合闸合闸信号后进入下一个状态。这里要特别注意的一点是，因为要模拟后加速故障，所以触发后延时一定要设为0。
       4）状态4（后加速）
       这个状态是整个试验的最后一个状态，也就是后加速状态。模拟的是一个电流后加速故障。对于故障类型的设置就看具体的保护是什么样的后加速故障，就模拟什么样的后加速故障状态。同样选择“开入量触发”状态翻转条件，也就是当测试仪接收到保护的跳闸信号后测试停止。
          以上就是用中试控股集团生产的电力检测仪器中的继电保护测试仪做状态序列试验的步骤和方法，希望广大电力人能有所学有所收获。
