电力工作者在工作中，经常需要用到直流测试仪来对电力变压器的直流电阻进行测试，测出变压器的直流电阻值，因此需要熟练掌握直流电阻测试仪的使用方法，本文中试控股集团就来给大家简单介绍直流电阻测试仪怎么使用。

  根据需要按下面的联线图接线：

    当确认待测电阻和仪器可靠的连接好后，按屏幕显示的“” “”对应按键切换测试电流。

    测量同一变压器同一电压等级的各相绕组时，应选择相同的电流进行测量，避免造成系统误差。变压器容量越大，绕组的电阻越小，选择的测试电流越大。注意所选测试电流的测量范围要大于实际电阻值。按“测量”键后即开始测试。这时屏幕出现“正在充电。。。”，并且有一个充电进度条以显示充电进程，        注意：如果充电进度条长时间静止不动，则是被测负载过大（超量程），请换小电流档位。充电结束后屏幕提示“正在测量请稍候”，屏幕中间的显示区显示测量的电阻值。待读数稳定后读取数值，然后可以根据需要按“存储”键存储测量数据或按“打印”键打印数据。

    如果出现所测电阻超出当前量程所能测量的范围，则屏幕提示“超量程”此时应按“退出”键退出测量，然后重新选择测试电流再试。

    测量结束后（需要存储数或打印数据请参看“数据存储打印”章节），可按“退出”键。本机即关闭输出，并返回初始状态。等待下一次测量。如果是感性负载则会进入放电状态，此时屏幕上显示放电信息。放电完毕后返回测量菜单，等待下一次测量。放电时间视被试品电感量的大小而定。

    中试控股集团，专业从事直流电阻测试仪的研发和生产，所生产的直流电阻测试仪，精度高、速度快、使用方便，深受广大电力工作者的欢迎，是我司的拳头产品！

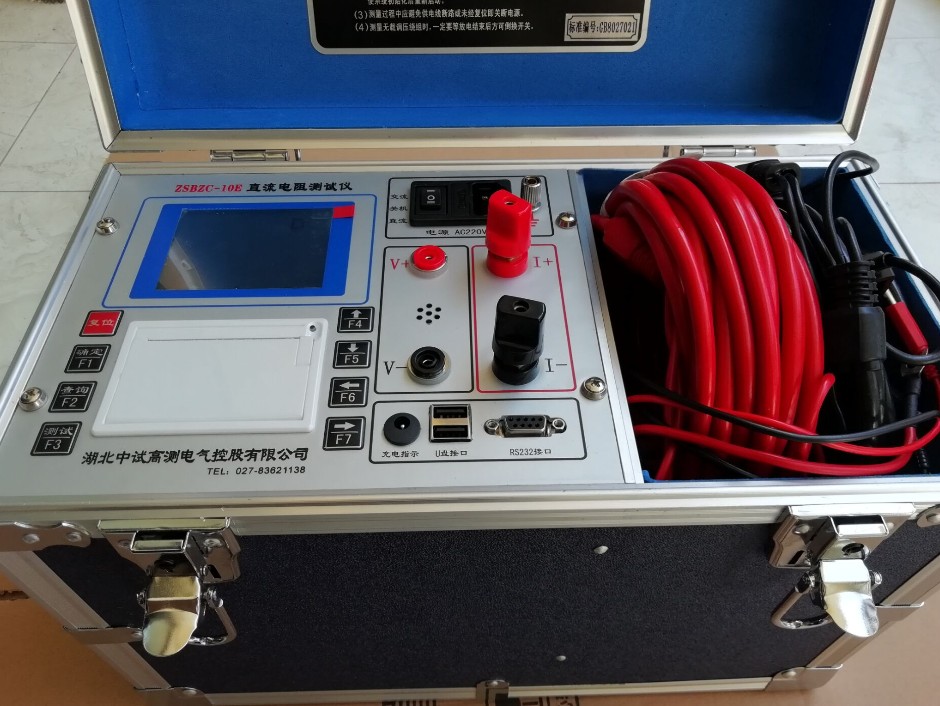

    直流电阻测试仪采用新的电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点。该直流电阻速测仪符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。是测量变压器绕组以及大功率电感设备直流电阻的专业设备。

    变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，须要测量变压器绕组的直流电阻，其目的是：
　　1.检查绕组内部导线和引线的焊接质量；
　　2.检查分接开关各个位置接触是否良好；
　　3.检查绕组或引出线有无折断处；
　　4.检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；
　　5.检查层、匝间有无短路的现象。
　　直流电阻测试仪采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点，是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
　　直流电阻速测仪符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。
   产品特征：
    1、测量速度快：本仪器输出10A恒定电流，测量时能有效地补偿大电感设备电流惯性，加速了铁芯饱和，从而缩短了充电时间，提高了测量速度，比传统仪器单、双臂电桥快几百倍。
    2、准确度高：本电阻测试仪应用单片机先进的大功率高精度的程控恒压、恒流技术，使得对感性负载充电电流保持在一个相对的稳定值，抗感能力稳定，抗干扰能力强，进而保证了测量准确度。
    3、本仪器智能化程度高，结构紧凑、布局新颖合理。除了采用先进的四端子测量法外，而且采用双路程控比较分析、自动调零校准，设有防拉弧以及数据分析等电路，自动输出打印测量数据，菜单操作，人机对话，操作读数非常方便。
