电力工作者在工作中，经常需要用到微机继电保护测试仪来进行变压器、继电器、发电机等高压电力设备的性能，因此需要用到微机继电保护测试仪，如果知道了微机继电保护测试仪的工作原理，那么在使用的时候，就会更加得心应手了，那么微机继电保护测试仪原理是怎么样的呢？本文为您简单介绍。

        微机继电保护测试仪的相电流、电压一直坚持采用高性能线性放大器输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，并且输出波形干净平滑，对邻近设备无高频辐射干扰，可以较好地模拟各种短路故障时的电流、电压特征。

    功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。10A及以下输出时装置可长期工作，当电流超过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，限时越短。

    中试控股集团，专业从事微机继电保护测试仪的研发和生产，所生产的各种类型的微机继电保护测试仪，涵盖了单相、三相和六相，所有的微机继电保护测试仪，均包送检合格，同时保障三年质保，终身保修，发票和设备同时到货，让您售后无忧！

       微机继电保护测试仪是在参照中华人民共和国电力行业标准《继电保护微机型试验装置技术条件》（DL/T 624 ─ 1997）的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代微电子技术和器件实现的一种新型小型化继电保护测试仪。

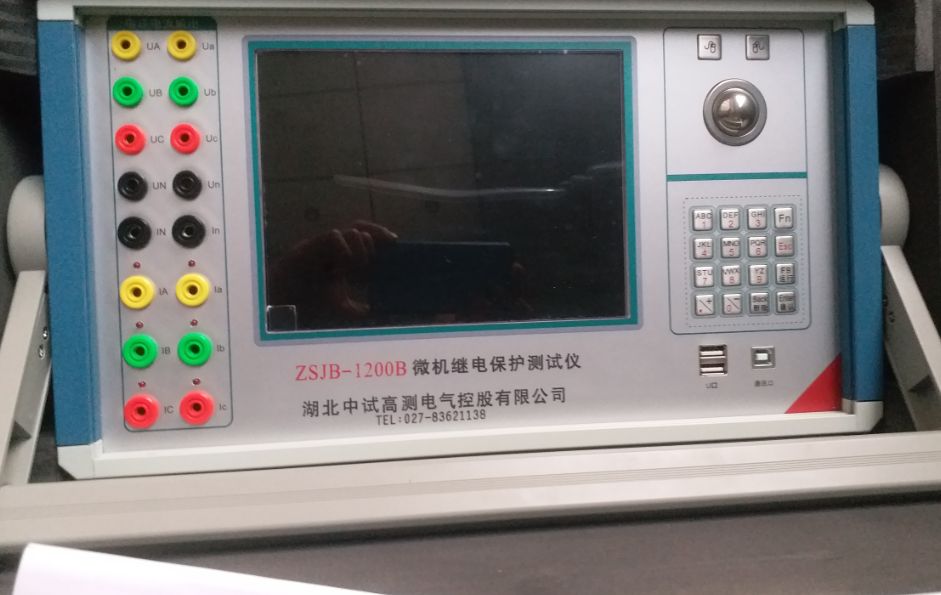

        可单机运行，亦可联接其它电脑运行，主机内置高性能工控机和高速数字信号处理器，真16位DAC模块、新型模块式高保真大功率功放，自带TFT真彩色LCD显示器和嵌入式微机键盘。
       微机继电保护测试仪既可以单机操作，也可以连接笔记本电脑操作。操作功能强大，体积小，精度高。该继电保护测试仪既具有大型测试仪优越的性能、强大的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

        产品特点：
        1、电压电流输出灵活组合  输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
        2、操作方式  装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
        3、新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能可靠。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
        4、高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量新技术和可靠元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
        5、软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
        6、具有专用直流电源输出  设有一路110V 及 220V专用可调直流电源输出。
        7、接口完整  装置带有USB通讯口，可与计算机及其它外部设备通信。
        8、该六相微机继电保护测试仪具有完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
