Part 1：试验目的

变压器的短路阻抗一般是按照百分比给出的，在数值上与变压器短路电压百分比相等。它是指将变压器二次绕组短路，在一次绕组上施加电压，当一次绕组通过额定电流时，一次绕组施加的电压与额定电压之比的百分数。变压器的短路阻抗值是变压器的一个重要参数，它表明变压器内阻抗的大小，即变压器在额定负荷运行时变压器本身的阻抗压降大小。

所以，测量变压器的短路阻抗能检查运行中变压器受到短路电流冲击或变压器在运输和安装时受到机械力撞击后其绕组是否变形，是判断变压器是否需进行解体检查、 是否能投入运行的依据之一。

Part 2：试验仪器

1

使用的电压、电流表应不低于0.5级。

2

使用的功率表应选用不大于0.2、准确度不低于0.5级的低功率因素表。

3

调压器应选用波形畸变小和阻抗电压低的自耦接触调压器，其容量在被试变压器额定电流下选取；在被试变压器非额定电流下，按变压器额定电流的1℅～10℅进行选取。

4

选用短路阻抗测试仪直接测量变压器的短路阻抗值，仪器见图1。

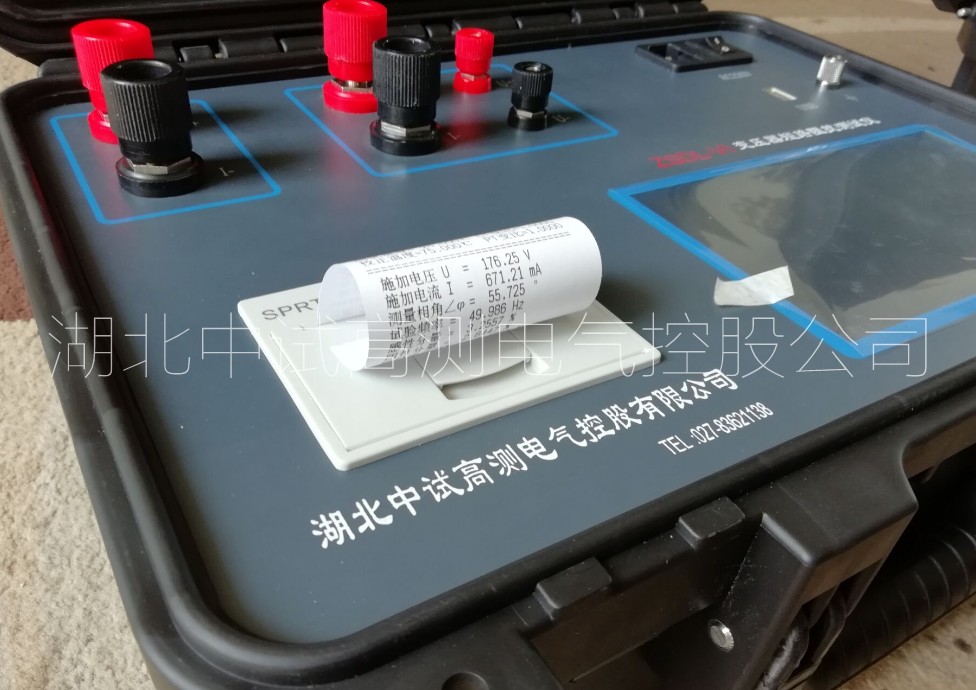

图1 短路阻抗测试仪

Part 3：试验方法

1、单相变压器短路试验

图2 单相变压器短路试验接线图

试验数据整理及计算：

1）短路损耗计算

2）短路电压的百分数

3）当施加的试验电流

换算到额定电流下的短路损耗:：

2、三相变压器短路试验

下表对双绕组、三绕组变压器(此对Y,d接线)短路试验的加压侧、短路侧、开路侧进行了说明。

表1 电力变压器短路试验接线表

图3 三相变压器短路试验接线图

试验数据整理及计算：

4）试验时的三相短路损耗，应为测量值的代数和除以2

5）短路电压的百分数

读数时应注意仪表的倍率，若使用互感器，将上述测量值用式1）～3）分别计算，再代入式4）～5）进行计算。

Part 4：试验注意事项

1试验时，被试绕组应在额定分接头上。

2试验用电源应有足够的容量，一般应满足下列要求：

3在低压侧用的短路线，与变压器连接处必须接触良好，且短路线截面积所取电流密度（一般取2.5A/mm2）不得小于试验时施加的电流。

4在试验时为避免电流线电压降的影响，功率表、电压表的电压最好从变压器端子处取。

5试验用的导线必须有足够的截面，而且应尽可能短，连接处必须接触良好。

6在大于25%额定电流下试验时，读表要迅速，以免绕组发热影响测量准确度。

7试验一般在冷状态下进行。对刚退出运行的变压器，必须待绕组温度降至油温时，才能进行试验。试验后应将结果换算至额定温度。

8要求短路试验在额定频率（50Hz±5%）、额定电流下进行，若不能满足要求，则试验后应将结果换算至额定值。

9在短路试验前，应将变压器本体的电流互感器二次短路。

Part 5：试验数据标准

01容量 100MVA及以下且电压等级 220kV 以下的变压器，初值差不超过±2%。

02容量 100MVA以上或电压等级 220kV 以上的变压器，初值差不超过±1.6%。

03容量 100MVA及以下且电压等级 220kV 以下的变压器三相之间的最大相对互差不应大于2.5%。

04容量 100MVA以上或电压等级 220kV 以上的变压器三相之间的的最大相对互差不应大于2%。
