串联谐振概述与基本组成

首先说一下串联谐振的用途，串联谐振是电力预防性试验项目中针对大容量，高电压的电力设备进行绝缘检查的一项指标要求，是通过组合方式调节电感、频率而达到谐振升压的功能要求，变频串联谐振是由控制电源、励磁变压器、高压电抗器、补偿电容器和电容分压器组成，购买之前，我们先要了解现场基本情况，就拿电力电缆来说，要提前了解电缆的长度，横截面积，通过这些已知的条件进行计算被试的最大电容量，然后在已知的电参量的情况下，我们才可以计算串联谐振装置的设计容量，今天，中试控股根据我们以往设计的方案和售后部的实际操作经验，与大家分享电缆串联谐振的常规配置方案。

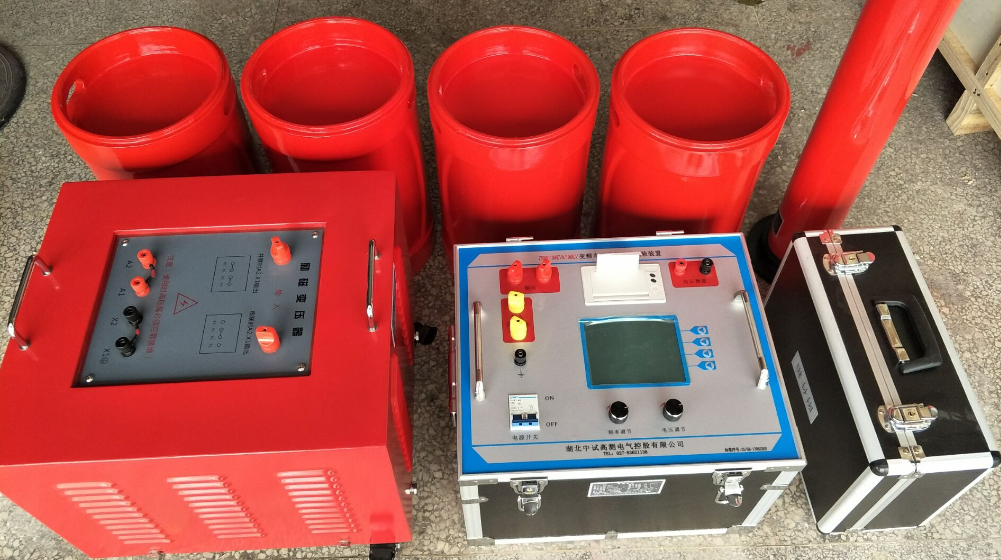

串联谐振装置的组成

电力电缆串联谐振选型指南

以10kv电缆为例：首先我们要翻阅电力预防性试验规程，10kv高压电缆的试验电压标准值（2U0或2.5U0），这里就要得出两个名词“相电压”和“线电压”，它们之间的关系是1.732倍，10kv的电缆相电压是8.7kv,乘以2.5倍，就等于最高电压值，当然，也有做2倍的电压，取决与现场的实际情况，下一步就是计算谐振频率，以电缆 300mm2长度不大于3.0km，计算后对应的电容量为： 1.13μF ，F谐振频率=1/6.28×√20.75×1.13×10-6=33Hz，在33Hz下最大试验电流=33×6.28×1.13×10-6×22×103=5.15A；如果电抗器的单节电压为22kv，电流为2A，根据并联电路的特点，电压不变，电流相加，也就是3节电抗器并联就可以实现当前电缆的耐压试验。
