中试控股技术研究院鲁工为您讲解：变频技术输电线路异频参数测量仪

ZSXL-Z 输电线路异频参数测试仪(高配分体）

超强的抗感应电压能力
一体化结构，体积小、重量轻
参考标准： DL/T 741-2010

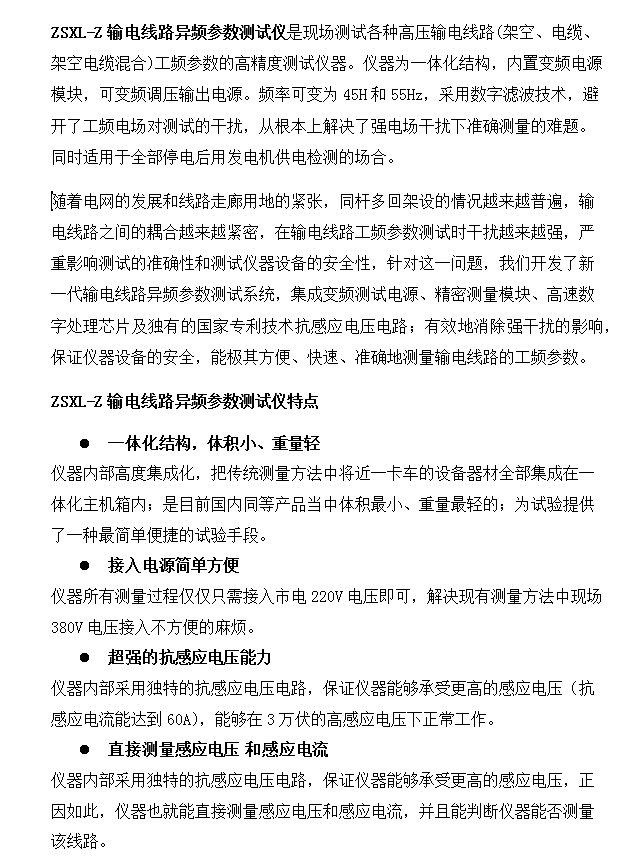

输电线路异频参数测试仪：随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性

针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、高速数字处理芯片及独有的国家专利技术抗感应电压电路；有效地消除强干扰的影响，保证仪器设备的安全，能极其方便、快速、准确地测量输电线路的工频参数。

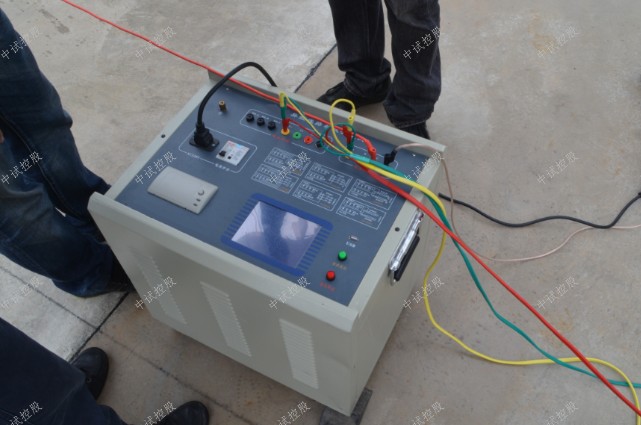

面板说明
图3-1仪器面板指示图
1、紧急停止按键
2、系统复位按键
3、USB接口
4、液晶触摸显示屏
5、测试电源输出（A、B、C、N）插孔（电流测量端子）
6、电压测量输入（UA、UB、UC）插孔（电压测量端子）
7、电源输入插座（AC220）
8、输入电源开关
9、打印机
10、接地
3.1、紧急停止按键
安装位置：如图3—1—○1。
功    能：断开测试输出电源，并将外部接线全部接地；测试过程中遇到突发事件时，按此键可在不断开输入电源的情况下紧急快速地关断所有输出电源并使所有接线接地，保证使用安全；
3.2、系统复位按键
安装位置：如图3—1—○2。
功    能：提供仪器内部中央处理器复位；
注    意：此复位键是复位仪器内部所有控制器件，而非直接操作输出断开，因此若测量过程中遇到紧急情况请先按紧急停止按键来快速地断开输出；
3.3、USB接口
    安装位置：如图3—1—○3。
    功    能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成文件保存，提供给用户在电脑操作系统下查看数据并生成报告文件；
注    意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘；
3.4、液晶触摸显示屏
    安装位置：如图3—1—○4。
    功    能：超大屏幕中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程；
注    意：触摸式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤；在操作液晶屏的时候使用铅笔头或者其它笔形塑料物件操作可以提高操作准确度；
3.5、测试电源输出（A、B、C）插孔（电流测量端子）
    安装位置：如图3—1—○5。
功    能：包含A（黄色）、B（绿色）、C（红色）共3个端子，提供仪
器测试输出电源；
注    意：测试过程中此输出端子有较大电流输出，严禁用手触碰端子金属部分，以防电击；
3.6、电压测量输入（UA、UB、UC）插孔（电压测量端子）
安装位置：如图3—1—○6。
功    能：包含UA（黄色）、UB（绿色）、UC（红色）共3个端子，提供仪器测试输入电压；
注    意：测试过程中严禁用手触碰端子金属部分，以防电击；
3.7、电源输入插座（AC220V）
安装位置：如图3—1—○7。
功    能：使用标准大功率专用插座与市电或发电机相连接；
注    意：电源线插头是大号插座，可能一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；
3.8、输入电源开关
 安装位置：如图3—1—○8。
 功    能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；
注    意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；
3.9、打印机
安装位置：如图3—1—○9。
 功    能：显示可打印数据时，将光标移动至“打印”项按确认键打印。
 注    意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，最后合上打印机盖板。
3.10、接地接线柱
安装位置：如图3—1—○10。
功    能：仪器保护接地和操作安全接地；
注    意：仪器内部自带接地保护装置，测试中应当保证接入可靠地网；

主要技术参数
1使用条件 -20℃～50℃ RH＜80%
2抗干扰原理 变频法
3电    源 AC 220V±10% 发电机≧3KW
4电源输出 最大输出电压 AC250V
电压精度 0.5%
电流精度 0.5%
最大输出电流 8A
输出频率 45Hz、55Hz
5测量范围 电容 0.01～30μF
阻抗 0.01～400Ω
阻抗角 -180°～+180°
6测量分辨率 电容 0.0001μF
阻抗 0.0001Ω
阻抗角 0.0001°
7测量准确度 电容：     ≥1μF时，±1%读数±0.01μF；
           ＜1μF时，±2%读数±0.01μF；
电阻：     ≥1Ω时，±1%读数±0.01Ω；
           ＜1Ω时，±2%读数±0.01Ω；
阻抗角：   ±0.2°(电压＞1.0V）；
±0.3°(电压:0.2V～1.0V)；
8抗干扰电流 30A
9抗感应电压 10KV
10外型尺寸 550（L）×430（W）×530（H）
11存储器大小 200 组  支持U盘数据存储

电力系统由发电厂（发电机、升压变）、220-500kV高压输电线路、区域变电站（降压变压器）、35-110kV高压配电线路（用户、降压变压器）和6-10kV配电线路以及220V380V低压配电线路组成。

其中高压输电线路、低压配电线路是连接发电、供电、用电之间的桥梁，极其重要！

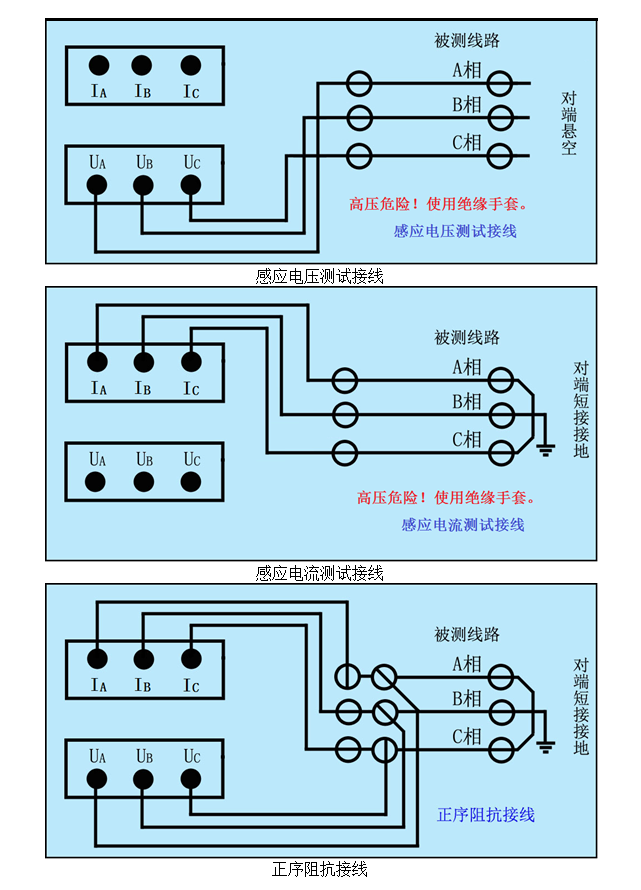

输电线路工频参数包含线路的正序电容、零序电容、正序阻抗、零序阻抗、线路间的互感电抗和耦合电容测量；

1、 铁芯损坏

变压器铁芯硅钢片间绝缘损坏会增加铁芯中的涡流损耗。涡流损耗的增加与硅钢厚度的平方成正比。如果硅钢片片间绝缘损坏，使硅钢片的厚度增加一倍，涡流损耗将增加四倍，发热后会使临近的铁芯绝缘更加损坏。同时会使油温升高和油质劣化加速。严重时，瓦斯继电器动作。

2、 铁芯接地片裂

变压器在运行中，其内部金属部件会因感应产生悬浮电位。如果接地不良或接地片断开，就会产生断续的放电。当电压升高时，内部可能发生轻微噼啪声。严重时会使瓦斯继电器动作，油色谱分析结果为不合格。其原因可能是接地片没有插紧，对此可进行吊芯检查接地片，更换已损坏的接地片。

3、 绕组匝间短路

匝间短路时，一般气体继电器的气体是灰白色或蓝色，跳闸回路动作。故障严重时，差动保护动作。在电源侧装有的过流保护动作，高压熔断器熔断。匝间短路如不能及时发现，会使熔化的铜(铅)粒回散，波及邻近的绕组。绕组间短路的原因是：散热不良或长期过负荷使匝间绝缘损坏;由于变压器出现短路，或其它故障使绕组受短路电流的冲击而产生振动与变形而损坏匝间绝缘，油面降低使绕组露出油面线匝间绝缘击穿;雷击时大气过电压侵入损坏匝间绝缘;绕组绕制时未发现缺陷或绕匝排列与换位、绕组压装不正确等，使匝间绝缘受到损坏。

4、 绕组时接地部分短路

变压器油受潮后绝缘强度降低，油面下降或绝缘老化;雷电大气电压及操作过电压，绕组受短路电流的冲击发生变形，主绝缘老化破裂、折断等缺陷;绕组内有杂物落入等都会发生这类事故，事故时，一般都是瓦斯继电器动作，防爆管喷油，如果变压器的中心点接地，则差动和直流保护也会动作。一般情况下，测量绕组的对地绝缘电阻即可发现是否存在绕组接地。

5、 绕组和引线断线

由于连接不良或短路应力使导线断裂;导线内部焊接不良，匝间短路使线匝烧断，断线处发生电弧会引起绕组接地和相间短路，油分解促使气体继电器动作。处理时可进行吊芯检查，用电桥测量绕组直流电阻，判断故障相，重绕绕组。

6、 绕组相间短路

绕组有匝间短路或接地故障时，由于电弧及熔化的铜(铅)粒子四散飞溅使事故蔓延扩大，可能发展为相间短路。发生相间短路时，强大的短路电流将产生猛烈的电弧。此时瓦斯继电器、差动保护和过流保护都会动作。防爆管严重喷油，油温剧增。测量绝缘电阻及测量绕组的直流电阻和变压比，即可判断出绕组的损坏情况。

7、 套管碎裂或出线连接松动

变压器套管表面污秽及大雾、下雨、阴天时会造成电晕放电而发生“吱吱”声，套管污损产生电晕，闪络会引起奇臭味;套管出线连接松动，表面接触面过热，氧化都会引起变色和异常气味;对地击穿或套管间放电时外部保护装置动作。

8、 气体继电器

当气体继电器动作且其中积聚有气体时，并不能证明是变压器内部有故障，例如绝缘油脱气不彻底，非真空注油。冷却系统不严密，都会使空气进入气体继电器，并使其动作，发出信号，这些空气被排放后，变压器仍能够继续运行，但是当变压器内部发生故障时，情况便不一样了，此时，虽然气体继电器内边积聚气体，但并不是普通的空气，所以应把这些气体收集起来，对其数量，可燃性颜色与化学成分进行分析，判断出故障的性质。在一时不能做色谱分析的地区可按如下方法签别：

(1) 无色，不可燃的是空气。

(2) 黄色、可燃的是木质故障产生的气体。

(3) 淡黄色、可燃并有臭味的是纸质故障产生的气体。

(4) 灰黑色、易燃的是铁质故障使绝缘油分解产生的气体。

综上所述，变压器发生故障时，只要根据故障显现的状态进行科学细致地分析，就能准确地判断出故障产生的原因，为故障的处理提供准确的依据，保证在短的时间内恢复运行。同时，在日常运行中加强对变压器状态的检查，也能预防故障的发生，提高电力供电的可靠性。中试控股技术博士为您解答：对于电压等级在60KV及以上的变压器，新安装、大修后或器身有受潮现象时应进行真空注油、静放及热油循环。
