计量类互感器特性仪
时间：2023-03-09
中试控股技术研究院鲁工为您讲解： 计量类互感器特性仪

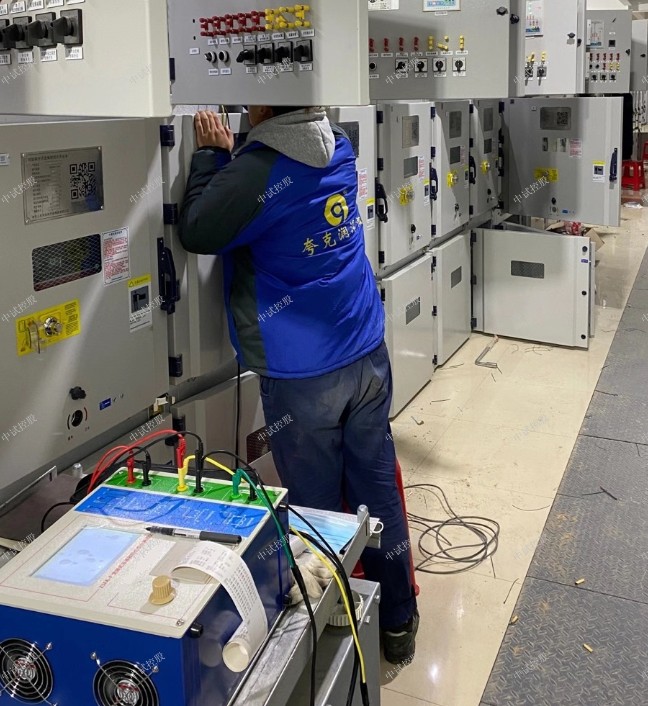

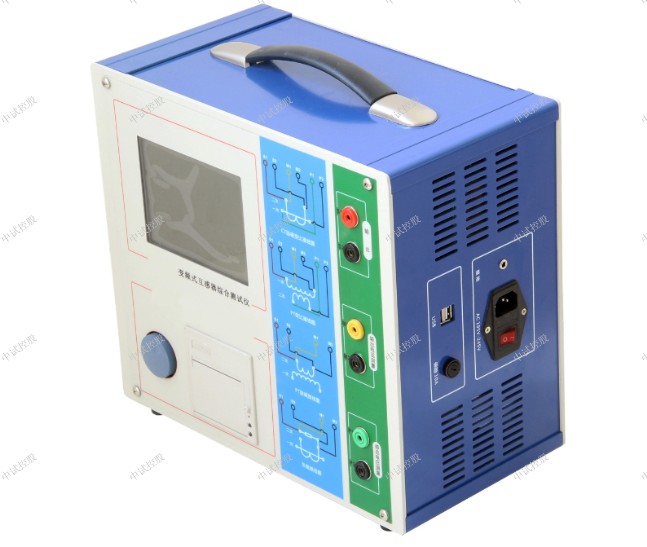

ZSCTP-220P变频互感器综合特性测试仪
参考标准：GB20840.1，GB20840.2，GB20840.3
高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障；
（4）中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障；
（5）中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。
互感器校验仪采用先进的电源技术，励磁电压高达30KV. 单机具有0～150A大电流输出，可方便检查互感器二次回路通道状态的完整性。无需外接其它辅助设备，单机即可完成所有检测项目。互感器校验仪具有哪些优点呢
1)其软件化的构成特点决定了用户可以突破以往购置的传统校验仪的功能由制造厂商规定的限制,可根据自己的需求方便地修改或拓宽仪器的功能,实现自定义开发,使研制开发体现用户不同需要的电流互感器校验仪变得易如反掌
2)该校验仪能够对电流互感器的比差、角差、频率、谐波等多个技术性能指标进行检测与分析,还能将它们输出、存储或打印,整个过程全部由仪器中的计算机智能化完成,不仅大提高了校验效率,通过对本身系统误差的自动补偿与校正还改善了校验水平,且操作简便,明显降低了校验的工作强度
3)该电流互感器校验仪仅由信号调理箱、数据采集卡、计算机(或笔记本电脑)和相应测算软件组成,装置体积小、重量轻,便于携带
4)由于它以PC机为核心,故可方便与各种外设或网络进行连接,利用这样一台校验仪可以对分布于不同地方的电流互感器进行校验,适应了计量管理网络化、自动化的需求,具有广阔的市场前景。
标准电压互感器采用先进的绕卷铁心技术，铁心是由整条取向带形硅钢片卷制而成，并经真空退热处理，铁心内没有气隙，具有很好的磁性能。放电线圈与标准电压互感器有什么区别呢
放电线圈适用于35kV及以下电力系统中,与高压并联电容器组并联连接,使电容器从电力系统中切除后的剩余电荷迅速泄放,电容器的剩余电压在规定时间内达到要求值.带有二次线圈,可供线路监控.
放电线圈是电容柜常用的放电元件，有时放电线圈会用放电PT代替，电容器放电采用放电线圈还是标准电压互感器主要看电容器的容量，一般小容量电容放电用电压互感器即可，大容量电容肯定要用放电线圈。在电容器停电时，放电线圈作为一个放电负荷快速泄放电容器两端的残余电荷，标准上高压好象是要求退出的电容器在5分钟之内要使其端电压小于50V。
在运行时放电线圈作为一个电压互感器使用，其二次绕组常接成开口三角，从而对电容器组的内部故障提供保护(不能用母线上的PT)。我们常说电容器组的开口三角形保护、不平衡电压保护，零序不平衡保护实际就是这种保护。而此种保护大量地用在10KV的单Y接线的电容器组中。
电流互感器，是将大电流转换成小电流（5A），电压互感器是将高电压转换成低电压（100V），他们的原理是变压器原理。电流/电压互感器，最主要的三个作用是，计量跟保护，还的控制！
建筑电气设计中：电流互感器，有三种情况，画一个，画三个，画4个的。
1）画一个的情况： 单相电源时，三相中 配电柜比较小时（如GCK），，或者只用一相计量，一相保护时（一相起到计量三相，三相平衡，一相保护三相，其中一相过载开关就动作）
2）画三个的情况： 三相电源，如果CT过大（200/5以上），就画在框外，小就画要框内。
3）画四个的情况： 只是三相电源的低压配电系统图上，在变压器进线的哪条主线路中上，其中三个作用是用来计量或保护用的，另外一个是补偿电容柜的取样电流。
电流互感器（CT）： 是测量电流的，是按一定倍数进行工作，以适合电气测量表计的电流5A的常规，把大于5A的电流一定倍数进行转换，如5/50、5/100；这样可以简化二次，且降低投资.
电压互感器（PT）： 和上面的电流互感器（CT）原理一样，是按一定倍数进行工作测量电压的.
一、全自动互感器校验装置简介
采用最新的虚拟仪器的设计思想，用户只需通过鼠标和键盘操作计算机屏幕上的虚拟仪器界面，输入互感器类型、量程、准确度等级、容量、功率因数等参数，即可完成对电流互感器和电压互感器的全自动测试，及对测试结果进行分析、计算和数据库管理，并可按用户的需求打印各种记录和证书。此装置是电力系统和其它从事互感器检定单位的理想设备。

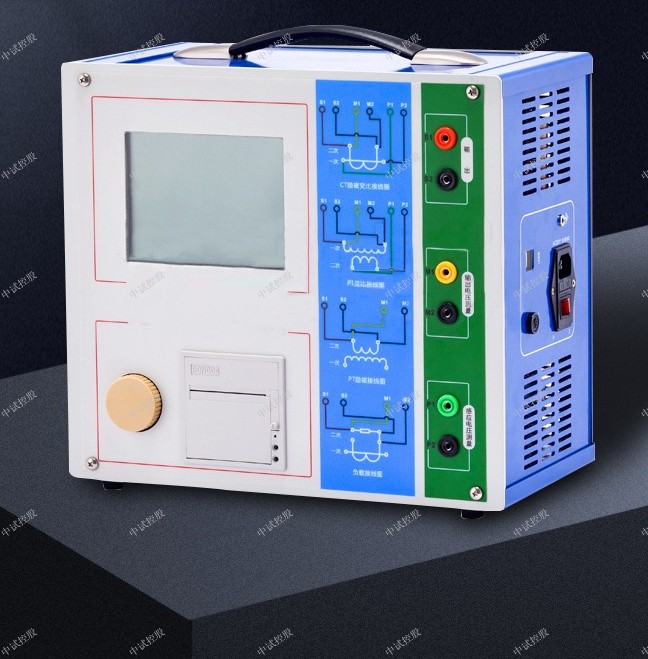

ZSCTP-220P变频互感器综合特性测试仪
参考标准：GB20840.1，GB20840.2，GB20840.3

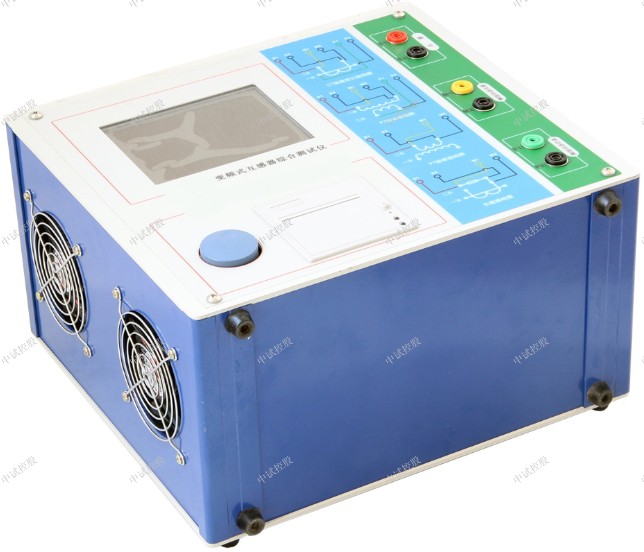

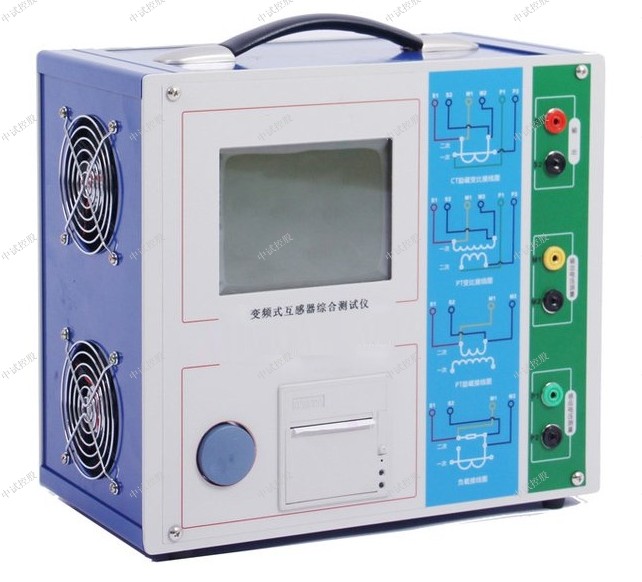

ZSCTP-220P变频互感器综合特性测试仪（精度0.05%）是由本中试控股在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺。用于保护类电流互感器（CT）及电压互感器（PT）多种参数的高精度测量。满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，满足各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。可实现一键完成CT直阻、励磁、变比和极性测试功能，自动化程度高、稳定可靠，在国内处于领先水平。
中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

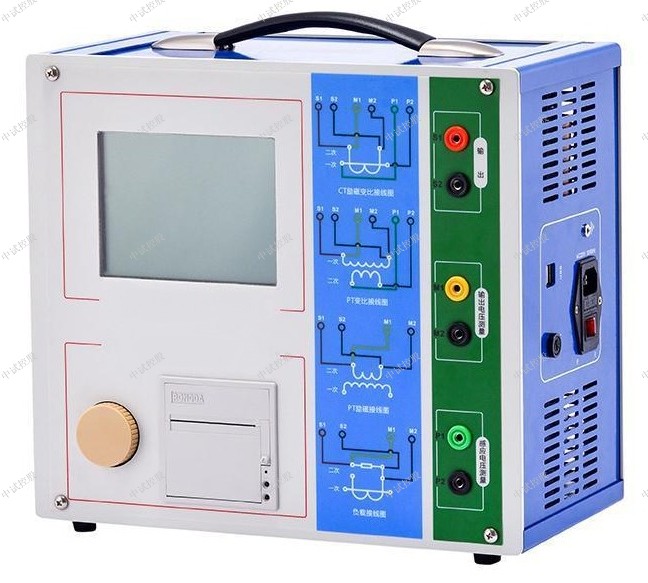

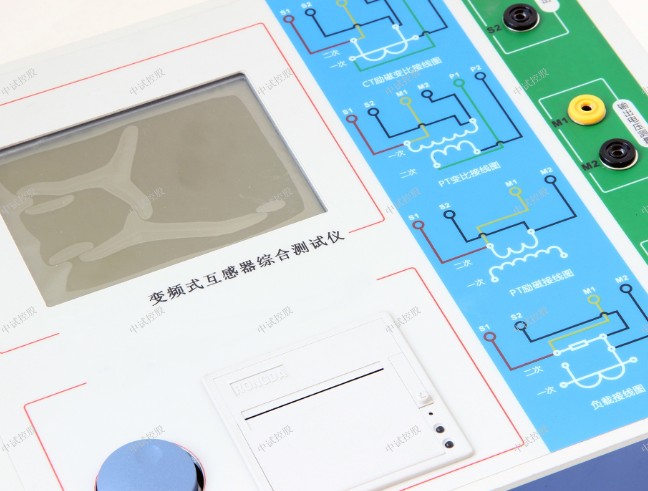

ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）功能介绍

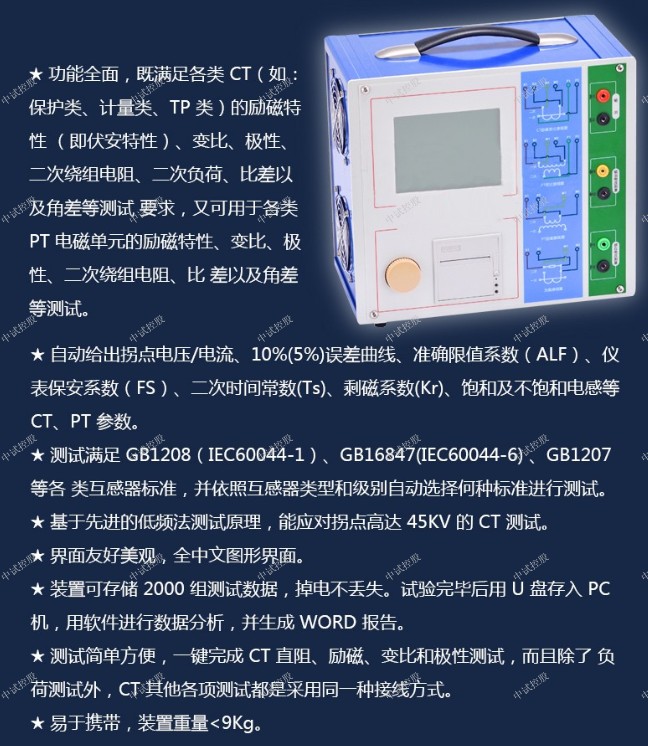

1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB20840.1，GB20840.2 GB20840.3等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4、基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
5、界面友好美观，全中文图形界面。

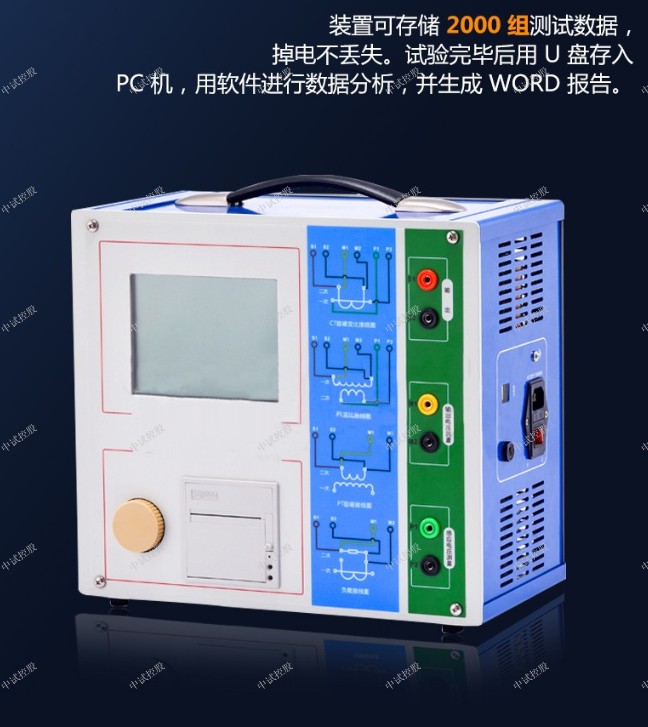

6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。

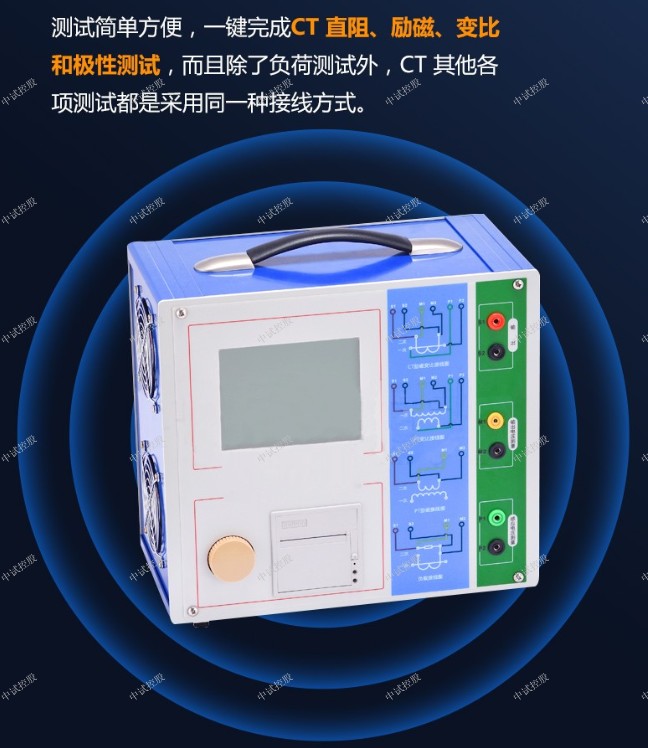

7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

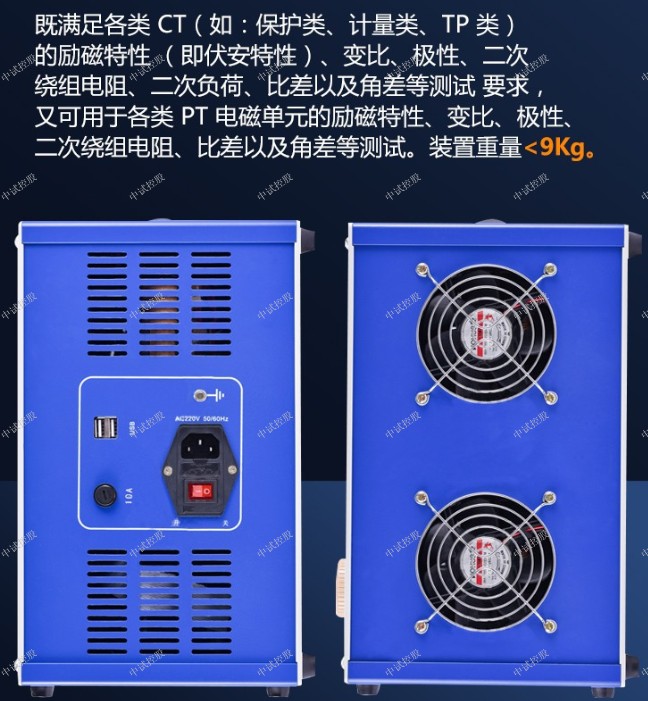

8、易于携带，装置重量<9Kg
ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）技术特点
1、低频法测试CT/PT励磁曲线和10%/5%误差曲线
2、电压法测试CT/PT变比、极性，CT角差、比差
3、适用于各类CT/PT的测试（含套管CT、暂态CT、GIS组合CT）
4、自动记录饱和磁滞曲线
5、CT二次外回路负荷
6、支持多通道扩展箱
7、支持150A外接升流器，通流加量、变比验证
8、5.7”图形透反式LCD，阳光下可视
9、采用旋转光电鼠标操作，面板自带打印机
10、装置可存储3000组测试数据，掉电不丢失
11、测试方便，轻小便携，仅重9kg
ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）技术参数
输出电压：0~180V (RMS)
输出电流：0~12A(RMS)，峰值36A
电压测量：准确度±0.05%
CT变比测量范围：1~30000
PT变比测量范围：1~10000
变比测量准确度：±0.05%
相位测量：准确度±2’，分辨率： 0.2’
二次绕组电阻测量：范围 0.1~300Ω，分辨率：0.1mΩ
升流电流输出：0~150A
输入电源电压：AC220V±20%，50HZ
工作条件：温度 -10℃~50℃， 湿度 ≤90%
ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）时功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

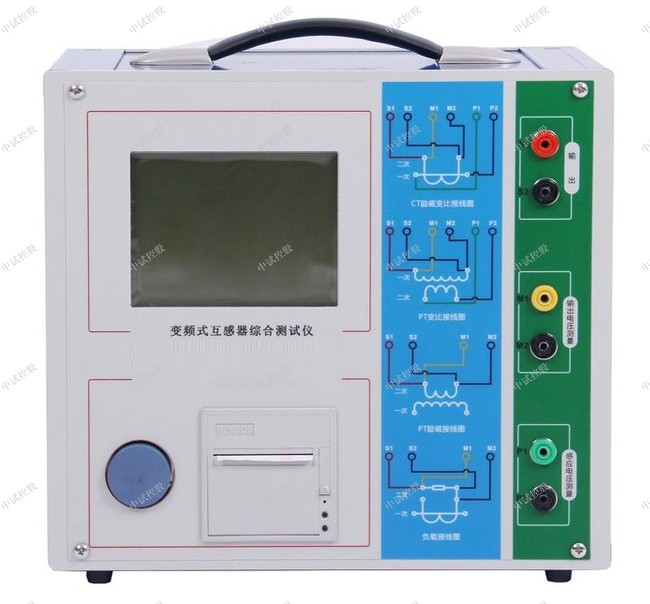

ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）
电流互感器二次回路两点接地对继电保护装置的影响
电流二次回路两点接地的影响电力系统的安全运行的一个非常重要的保证就是公共回路。在电力系统的日常运行过程中，根据相关规定，电流互感器公共回路的一个电气连接必须要具备一个可靠的接地点，这样才能够对人员的人身安全和二次设备的安全进行保证。与此同时，还要求二次回路只能有一点接地，这样才能够保证继电保护和自动装置的正确工作。但是在变电站实际运行中，公共回路连接比较多的设备，并且能够延伸的范围也是比较广的，经常会出现连接错误的现象，导致在一个电气连接的二次回路中出现两点接地的现象，绝缘损坏是导致该现象的主要原因之一，因为电流二次回路大部分在室外，所以绝缘损坏发生的可能性非常大。当系统发生故障，地电网各点间有电流差时，将会有电流从两个接地点间流过，在电流二次回路产生电流下降，就会导致电流二次电压的准确性受到影响，导致电流二次回路两点接地的现象，最终导致大面积的停电事故。为了对接地的可靠性进行保证，严禁将电流互感器中的中性线与有可能断开的开关或者接触器进行连接，从而避免电压互 感器二次回路两点的电位差经两中线与控制室形成闭合回路的现象，在每根中性线上产生附加的电位差，影响保搞装置的正确动作。
（4）中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障；
（5）中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。
互感器校验仪采用先进的电源技术，励磁电压高达30KV. 单机具有0～150A大电流输出，可方便检查互感器二次回路通道状态的完整性。无需外接其它辅助设备，单机即可完成所有检测项目。互感器校验仪具有哪些优点呢
1)其软件化的构成特点决定了用户可以突破以往购置的传统校验仪的功能由制造厂商规定的限制,可根据自己的需求方便地修改或拓宽仪器的功能,实现自定义开发,使研制开发体现用户不同需要的电流互感器校验仪变得易如反掌
2)该校验仪能够对电流互感器的比差、角差、频率、谐波等多个技术性能指标进行检测与分析,还能将它们输出、存储或打印,整个过程全部由仪器中的计算机智能化完成,不仅大提高了校验效率,通过对本身系统误差的自动补偿与校正还改善了校验水平,且操作简便,明显降低了校验的工作强度
3)该电流互感器校验仪仅由信号调理箱、数据采集卡、计算机(或笔记本电脑)和相应测算软件组成,装置体积小、重量轻,便于携带
4)由于它以PC机为核心,故可方便与各种外设或网络进行连接,利用这样一台校验仪可以对分布于不同地方的电流互感器进行校验,适应了计量管理网络化、自动化的需求,具有广阔的市场前景。
标准电压互感器采用先进的绕卷铁心技术，铁心是由整条取向带形硅钢片卷制而成，并经真空退热处理，铁心内没有气隙，具有很好的磁性能。放电线圈与标准电压互感器有什么区别呢
放电线圈适用于35kV及以下电力系统中,与高压并联电容器组并联连接,使电容器从电力系统中切除后的剩余电荷迅速泄放,电容器的剩余电压在规定时间内达到要求值.带有二次线圈,可供线路监控.
放电线圈是电容柜常用的放电元件，有时放电线圈会用放电PT代替，电容器放电采用放电线圈还是标准电压互感器主要看电容器的容量，一般小容量电容放电用电压互感器即可，大容量电容肯定要用放电线圈。在电容器停电时，放电线圈作为一个放电负荷快速泄放电容器两端的残余电荷，标准上高压好象是要求退出的电容器在5分钟之内要使其端电压小于50V。
在运行时放电线圈作为一个电压互感器使用，其二次绕组常接成开口三角，从而对电容器组的内部故障提供保护(不能用母线上的PT)。我们常说电容器组的开口三角形保护、不平衡电压保护，零序不平衡保护实际就是这种保护。而此种保护大量地用在10KV的单Y接线的电容器组中。
电流互感器，是将大电流转换成小电流（5A），电压互感器是将高电压转换成低电压（100V），他们的原理是变压器原理。电流/电压互感器，最主要的三个作用是，计量跟保护，还的控制！
建筑电气设计中：电流互感器，有三种情况，画一个，画三个，画4个的。
1）画一个的情况： 单相电源时，三相中 配电柜比较小时（如GCK），，或者只用一相计量，一相保护时（一相起到计量三相，三相平衡，一相保护三相，其中一相过载开关就动作）
2）画三个的情况： 三相电源，如果CT过大（200/5以上），就画在框外，小就画要框内。
3）画四个的情况： 只是三相电源的低压配电系统图上，在变压器进线的哪条主线路中上，其中三个作用是用来计量或保护用的，另外一个是补偿电容柜的取样电流。
电流互感器（CT）： 是测量电流的，是按一定倍数进行工作，以适合电气测量表计的电流5A的常规，把大于5A的电流一定倍数进行转换，如5/50、5/100；这样可以简化二次，且降低投资.
电压互感器（PT）： 和上面的电流互感器（CT）原理一样，是按一定倍数进行工作测量电压的.
一、全自动互感器校验装置简介
采用最新的虚拟仪器的设计思想，用户只需通过鼠标和键盘操作计算机屏幕上的虚拟仪器界面，输入互感器类型、量程、准确度等级、容量、功率因数等参数，即可完成对电流互感器和电压互感器的全自动测试，及对测试结果进行分析、计算和数据库管理，并可按用户的需求打印各种记录和证书。此装置是电力系统和其它从事互感器检定单位的理想设备。
