自动互感器特性仪
时间：2023-03-09
中试控股技术研究院鲁工为您讲解： 自动互感器特性仪

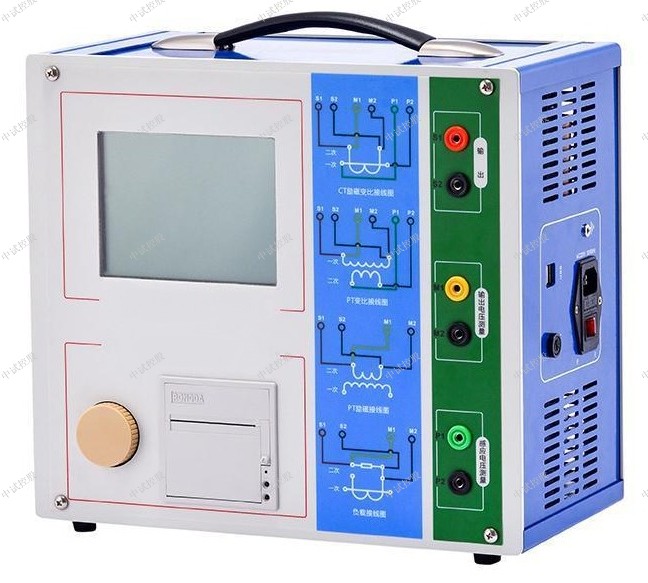

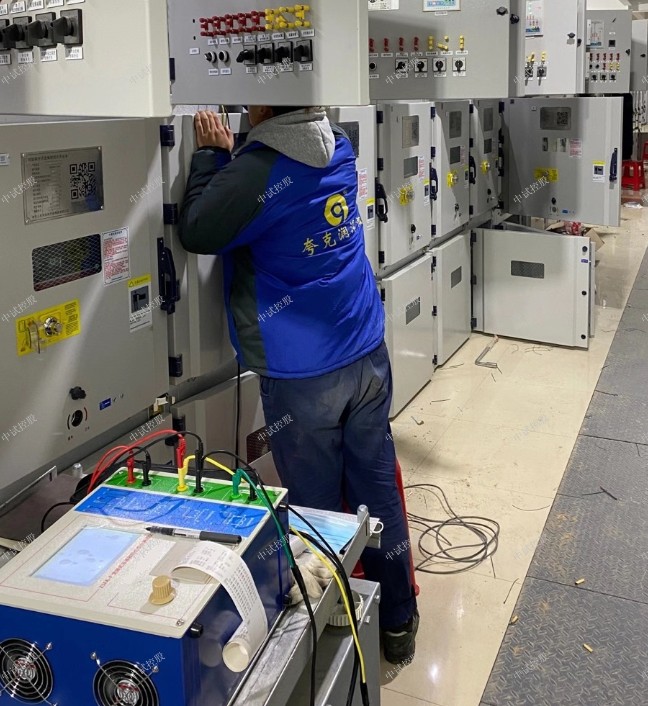

ZSCTP-220P变频互感器综合特性测试仪
参考标准：GB20840.1，GB20840.2，GB20840.3
CT变比极性
l 测试方法：选择电流法来进行试验。
l 一次电流：仪器输出的最大电流，当试验电流达到设定值，将会自动停止并计算试验结果。
试验及接线（电流法）：
CT一次侧接测试仪P1、P2，CT二次侧接测试仪C1、C2，将不检测的二次绕组短接。设置好输出电流和“参数设置”页中“CT参数设置”项里的二次侧额定电流，接线无误后，合上空气开关，按“开始试验”按键后，即开始测试。
当一次侧输出电流或二次侧输入电流达到所设定的电流值时，装置会自动停止试验，输出电流回零，并计算出变比和极性，软件停止后必须断开空气开关。
PT励磁特性
l 最大输出电流：为仪器在PT励磁试验时输出的最大电流，当试验电流达到设定值，将会自动停止并计算试验结果。
l 最大输出电压：为仪器在PT励磁试验时输出的最大电压，当试验电压达到设定值，将会自动停止并计算试验结果。
l 拐点电压电流：测试完毕自动计算出拐点电压电流并显示。
试验及接线：
测试仪的S1、S2为电压输出端，试验时将S1、S2分别接互感器的K1、K2，电压互感器的一次绕组的零位端接地。接线无误后，合上空气开关，按“开始试验”键后，即开始测试。
试验时测试仪开始自动升压、升流，当实际电压、电流值达到设置输出电压或输出电流值时试验结束，调压器回零后，切断电压输出，软件会自动显示拐点电压、电流值并描绘出伏安特性曲线图，软件停止后必须断开空气开关。
6.PT变比特性
l 输出电压：为仪器在试验时输出的最高电压，如果试验中电压达到设定值，将会自动停止试验并计算试验结果。
试验及接线：
PT一次侧接测试仪S1、S2 ，PT二次侧接测试仪V1、V2，设置好“输出电压”和“参数设置”页中“PT参数设置”项里的“一次额定电压”、“二次额定电压”，接线无误后，合上空气开关，按“开始试验”键，即开始测试。
当一次侧输出电压或二次侧输入电压达到所设定的电压值时，装置会自动停止试验，输出电压回零，软件自动计算出PT变比和极性，软件停止后必须断开空气开关。
7.一次通流
l 输出电流：为仪器在做通流试验时输出的设置电流。
l 输出时间：仪器在做试验时的持续输出时间，达到设定时间自动停止试验。0～200A最大输出10分钟，200A～300A最大输出2分钟，300～400A最大输出10秒钟，400A以上最大输出3秒钟。
试验及接线：
接线请参照CT变比，将不检测的二次绕组短接，CT一次侧接测试仪P1、P2，CT二次侧可以短接或接测试仪S1、S2，接线无误后，合上空气开关，按“开始试验”键，即开始测试。当到达设置的“输出时间”后，软件自动停止输出，软件停止后必须断开空气开关。
8.交流耐压
l 输出电压：为仪器在做交流耐压试验时输出的设置电压。
l 漏电流阀值：当监测电流超过该值时，仪器将停止试验。
l 输出时间：仪器在做试验时的持续输出时间，达到设定时间自动停止试验。
l 试验结果：显示试验结果。
试验及接线：
将互感器二次测短接之后与测试仪电压输出端S2连接，测试仪电压输出另一端S1接互感器外壳。接线无误后，合上空气开关，按“开始试验”键后，即开始测试。测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示测试异常。当到达设置的“输出时间”后，软件自动停止输出，软件停止后必须断开空气开关。
9.二次负载
l 最大输出电压：为仪器在做二次负载试验时输出的最高设置电压，如果试验中电压达到设定值，将会自动停止升压，以免损坏设备。
l 阻抗测量结果、电阻测量结果、电抗测量结果：测试完毕自动计算出阻抗、电阻及电抗值并显示。
试验及接线：
测试仪的S1、S2为电压输出端，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，合上空气开关，按“开始试验”键后，即开始测试。试验完成后，软件自动显示测试结果，软件停止后必须断开空气开关。
10.直流电阻
l 测试温度：当前测试时变压器油温。
l 折算温度：设定电阻折算的温度值。
l 测量结果：当前温度下测试的直流电阻值。
l 折算结果：折算到设定温度下的直流电阻值。
ZSCTP-220P变频互感器综合特性测试仪
参考标准：GB20840.1，GB20840.2，GB20840.3

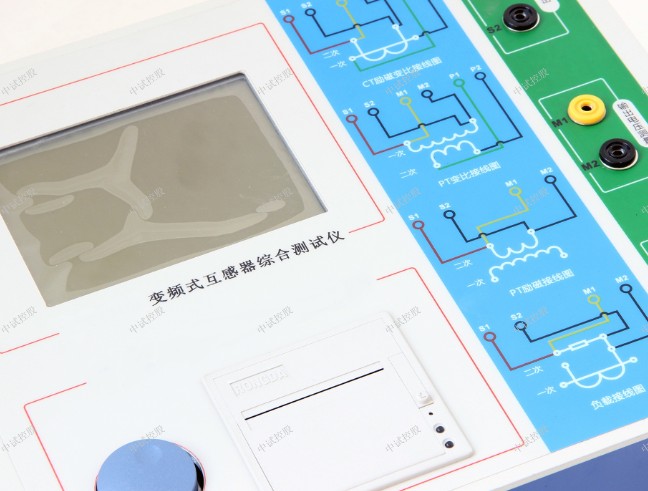

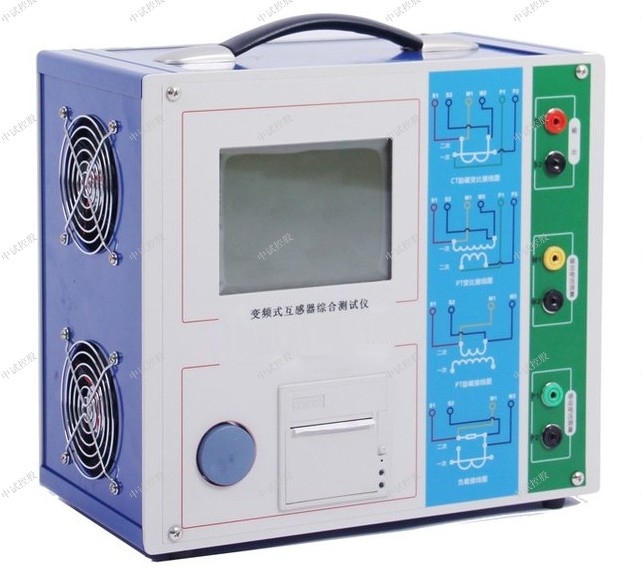

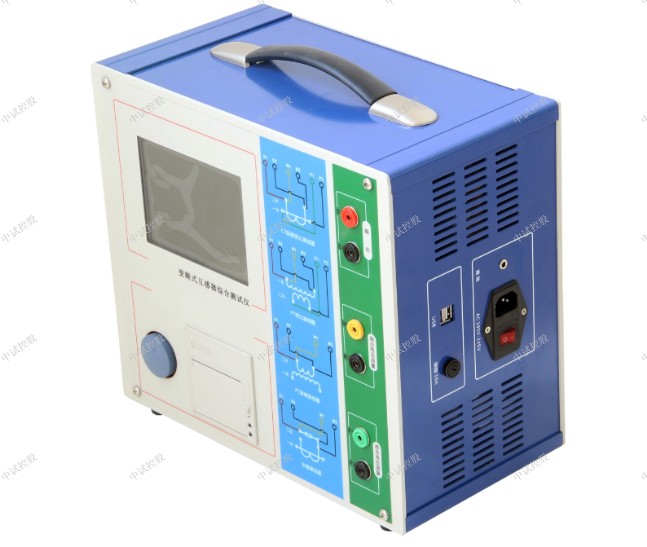

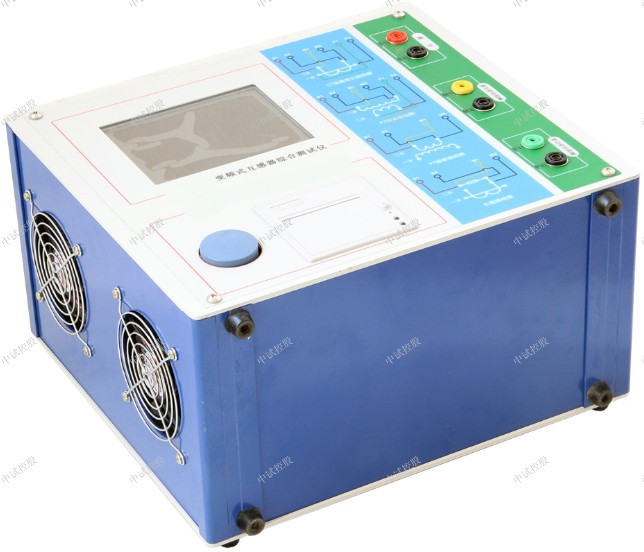

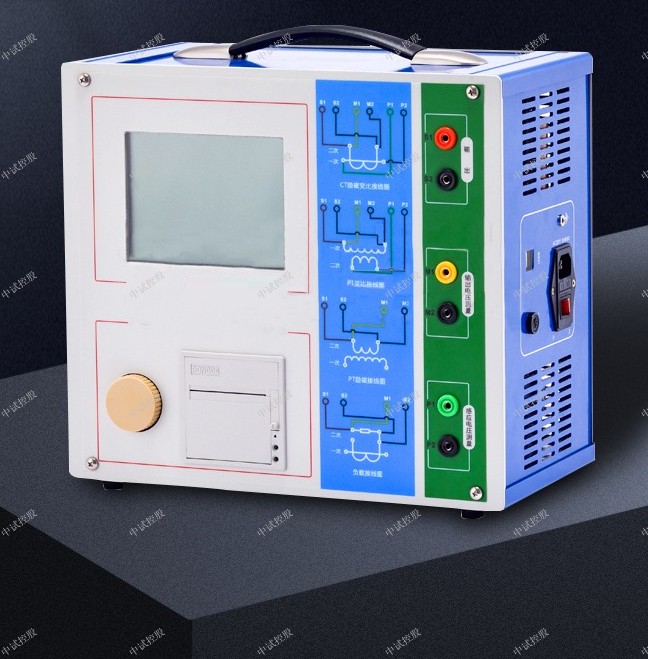

ZSCTP-220P变频互感器综合特性测试仪（精度0.05%）是由本中试控股在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺。用于保护类电流互感器（CT）及电压互感器（PT）多种参数的高精度测量。满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，满足各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。可实现一键完成CT直阻、励磁、变比和极性测试功能，自动化程度高、稳定可靠，在国内处于领先水平。
中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商
ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）功能介绍

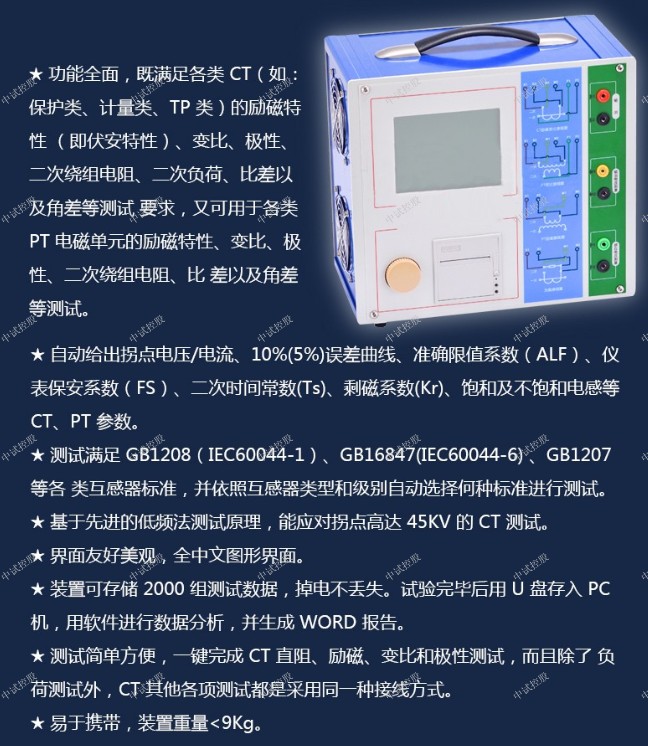

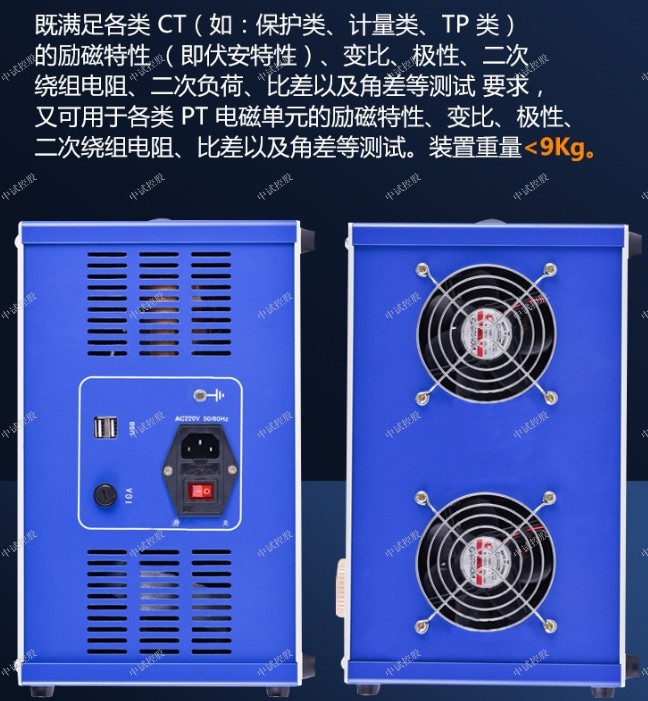

1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB20840.1，GB20840.2 GB20840.3等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4、基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
5、界面友好美观，全中文图形界面。
6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。

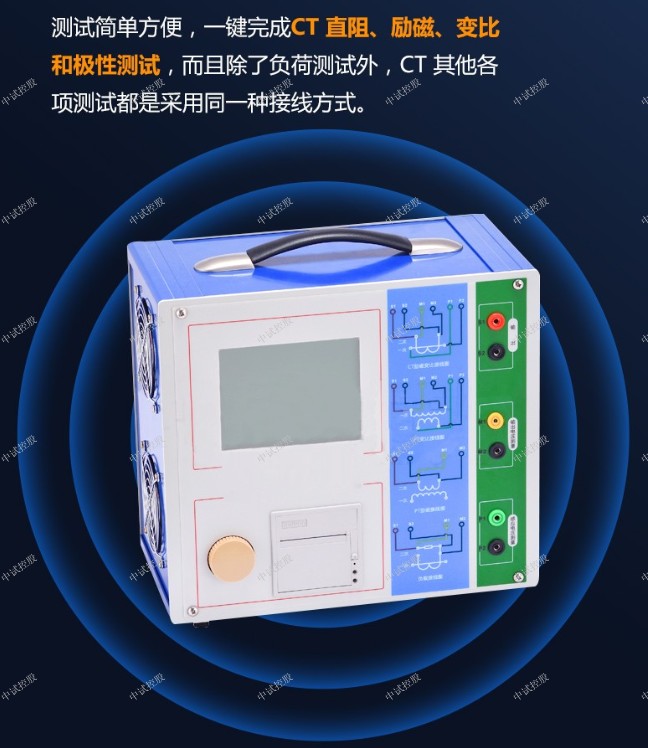

7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、易于携带，装置重量<9Kg
ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）技术特点
1、低频法测试CT/PT励磁曲线和10%/5%误差曲线
2、电压法测试CT/PT变比、极性，CT角差、比差
3、适用于各类CT/PT的测试（含套管CT、暂态CT、GIS组合CT）
4、自动记录饱和磁滞曲线
5、CT二次外回路负荷
6、支持多通道扩展箱
7、支持150A外接升流器，通流加量、变比验证
8、5.7”图形透反式LCD，阳光下可视
9、采用旋转光电鼠标操作，面板自带打印机
10、装置可存储3000组测试数据，掉电不丢失
11、测试方便，轻小便携，仅重9kg
ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）技术参数
输出电压：0~180V (RMS)
输出电流：0~12A(RMS)，峰值36A
电压测量：准确度±0.05%
CT变比测量范围：1~30000
PT变比测量范围：1~10000
变比测量准确度：±0.05%
相位测量：准确度±2’，分辨率： 0.2’
二次绕组电阻测量：范围 0.1~300Ω，分辨率：0.1mΩ
升流电流输出：0~150A
输入电源电压：AC220V±20%，50HZ
工作条件：温度 -10℃~50℃， 湿度 ≤90%
ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）时功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）
电流互感器二次回路两点接地对继电保护装置的影响
电流二次回路两点接地的影响电力系统的安全运行的一个非常重要的保证就是公共回路。在电力系统的日常运行过程中，根据相关规定，电流互感器公共回路的一个电气连接必须要具备一个可靠的接地点，这样才能够对人员的人身安全和二次设备的安全进行保证。与此同时，还要求二次回路只能有一点接地，这样才能够保证继电保护和自动装置的正确工作。但是在变电站实际运行中，公共回路连接比较多的设备，并且能够延伸的范围也是比较广的，经常会出现连接错误的现象，导致在一个电气连接的二次回路中出现两点接地的现象，绝缘损坏是导致该现象的主要原因之一，因为电流二次回路大部分在室外，所以绝缘损坏发生的可能性非常大。当系统发生故障，地电网各点间有电流差时，将会有电流从两个接地点间流过，在电流二次回路产生电流下降，就会导致电流二次电压的准确性受到影响，导致电流二次回路两点接地的现象，最终导致大面积的停电事故。为了对接地的可靠性进行保证，严禁将电流互感器中的中性线与有可能断开的开关或者接触器进行连接，从而避免电压互 感器二次回路两点的电位差经两中线与控制室形成闭合回路的现象，在每根中性线上产生附加的电位差，影响保搞装置的正确动作。
l 测试方法：选择电流法来进行试验。
l 一次电流：仪器输出的最大电流，当试验电流达到设定值，将会自动停止并计算试验结果。
试验及接线（电流法）：
CT一次侧接测试仪P1、P2，CT二次侧接测试仪C1、C2，将不检测的二次绕组短接。设置好输出电流和“参数设置”页中“CT参数设置”项里的二次侧额定电流，接线无误后，合上空气开关，按“开始试验”按键后，即开始测试。
当一次侧输出电流或二次侧输入电流达到所设定的电流值时，装置会自动停止试验，输出电流回零，并计算出变比和极性，软件停止后必须断开空气开关。
PT励磁特性
l 最大输出电流：为仪器在PT励磁试验时输出的最大电流，当试验电流达到设定值，将会自动停止并计算试验结果。
l 最大输出电压：为仪器在PT励磁试验时输出的最大电压，当试验电压达到设定值，将会自动停止并计算试验结果。
l 拐点电压电流：测试完毕自动计算出拐点电压电流并显示。
试验及接线：
测试仪的S1、S2为电压输出端，试验时将S1、S2分别接互感器的K1、K2，电压互感器的一次绕组的零位端接地。接线无误后，合上空气开关，按“开始试验”键后，即开始测试。
试验时测试仪开始自动升压、升流，当实际电压、电流值达到设置输出电压或输出电流值时试验结束，调压器回零后，切断电压输出，软件会自动显示拐点电压、电流值并描绘出伏安特性曲线图，软件停止后必须断开空气开关。
6.PT变比特性
l 输出电压：为仪器在试验时输出的最高电压，如果试验中电压达到设定值，将会自动停止试验并计算试验结果。
试验及接线：
PT一次侧接测试仪S1、S2 ，PT二次侧接测试仪V1、V2，设置好“输出电压”和“参数设置”页中“PT参数设置”项里的“一次额定电压”、“二次额定电压”，接线无误后，合上空气开关，按“开始试验”键，即开始测试。
当一次侧输出电压或二次侧输入电压达到所设定的电压值时，装置会自动停止试验，输出电压回零，软件自动计算出PT变比和极性，软件停止后必须断开空气开关。
7.一次通流
l 输出电流：为仪器在做通流试验时输出的设置电流。
l 输出时间：仪器在做试验时的持续输出时间，达到设定时间自动停止试验。0～200A最大输出10分钟，200A～300A最大输出2分钟，300～400A最大输出10秒钟，400A以上最大输出3秒钟。
试验及接线：
接线请参照CT变比，将不检测的二次绕组短接，CT一次侧接测试仪P1、P2，CT二次侧可以短接或接测试仪S1、S2，接线无误后，合上空气开关，按“开始试验”键，即开始测试。当到达设置的“输出时间”后，软件自动停止输出，软件停止后必须断开空气开关。
8.交流耐压
l 输出电压：为仪器在做交流耐压试验时输出的设置电压。
l 漏电流阀值：当监测电流超过该值时，仪器将停止试验。
l 输出时间：仪器在做试验时的持续输出时间，达到设定时间自动停止试验。
l 试验结果：显示试验结果。
试验及接线：
将互感器二次测短接之后与测试仪电压输出端S2连接，测试仪电压输出另一端S1接互感器外壳。接线无误后，合上空气开关，按“开始试验”键后，即开始测试。测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示测试异常。当到达设置的“输出时间”后，软件自动停止输出，软件停止后必须断开空气开关。
9.二次负载
l 最大输出电压：为仪器在做二次负载试验时输出的最高设置电压，如果试验中电压达到设定值，将会自动停止升压，以免损坏设备。
l 阻抗测量结果、电阻测量结果、电抗测量结果：测试完毕自动计算出阻抗、电阻及电抗值并显示。
试验及接线：
测试仪的S1、S2为电压输出端，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，合上空气开关，按“开始试验”键后，即开始测试。试验完成后，软件自动显示测试结果，软件停止后必须断开空气开关。
10.直流电阻
l 测试温度：当前测试时变压器油温。
l 折算温度：设定电阻折算的温度值。
l 测量结果：当前温度下测试的直流电阻值。
l 折算结果：折算到设定温度下的直流电阻值。
