中试控股技术研究院鲁工为您讲解： 变频式互感器/保护类综合分析实验仪
ZSCTP-220P变频互感器综合特性测试仪
参考标准：GB20840.1，GB20840.2，GB20840.3
主菜单 （见图2）
开机之后默认进入CT测试，CT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“一次通流” 、“数据查询”、“系统设置” 、”综合测试“、“PT”11种选项。
PT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“数据查询” 、“CT”8种选项。
八.CT测试
8.1、 CT励磁（伏安）特性测试
在CT主界面中，点击“伏安特性” 选项后，即进入测试界面如图4。
（1）、参数设置：
励磁电流：设置范围（0—20A）为仪器输出的最高设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。
励磁电压：设置范围（0—3000V）为仪器输出的最高设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。
（2）、试验：
接线图见界面，测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。
试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。
注意：图4中“校准”功能：主要用于查看设备输出电压电流值，不用于互感器功能测试，详情见附录一。
图5，CT伏安特性结果图
2）、伏安特性（励磁）测试结果操作说明
试验结束后，显示出伏安特性测试曲线及数据（见图5）。该界面上各操作功能如下：
打 印：点击“打印”后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提高效率。
励磁数据：点击“上页” 、“下页”即可实现数据的上下翻。
保 存：点击“保存”选项，按下即可将当前所测数据保存，保存成功后，状态栏显示“保存完毕”。并且可在数据查询菜单中进行查看。
误差曲线：点击“误差曲线”选定后，屏上将显示伏安特性试验的误差曲线的设置，设定参数后，选择5%或10%误差曲线即计算出的误差曲线。
自定义打印：程序会按照表格中的10个电流值进行打印。
以下四项为误差曲线计算时的设置项：
额定负荷 ：CT二次侧额定负荷。
额定二次 ：CT的二次侧额定电流
ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。
5% ：自动计算出5%误差曲线数据并显示误差曲线。
10% ：自动计算出10%误差曲线数据并显示误差曲线。
8.2、 CT变比极性试验
进入CT变比极性菜单后首先选择测试方式，对于套管CT，或者一次阻抗过大无法升电流来测量变比时，或接线位置过高不便携带沉重的电流线连接时，请选择电压法。
1：电流法变比极性测试。
1）参数设置：
进入测试界面见图6。
一次侧测试电流： 0 ～1000A，测试仪P1、P2端子输出的最大电流；
二次侧额定电流： 1A或5A。
2）试验：
CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。
上方白色状态栏会有提示“正在测试”，直至试验完毕退出自动测试界面，或按下”停止”人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“返回”选项进行下一步操作。
仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。
图6，CT电流法变比极性测试界面
2：电压法变比极性测试。
1）参数设置：
在CT主界面中，选择“变比极性”后，进入测试界面见图7，设置
二次侧额定电流： 1A或5A。
2）试验：
CT一次侧接L1、L2，CT二次侧接K1、K2，不检测的二次绕组不用短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。
8.3、CT角差比差试验
CT角差比差测试同变比极性测试一样，可选择电流法或电压法两种测试方式。
1）参数设置：
在CT主界面中，选择“角差比差”后，进入测试界面（图8），（注：应参照互感器铭牌上的实际额定变比值设定）
额定一次：CT的一次额定电流：0～25000A
额定二次： 5A/1A。
额定负荷：互感器容量。
实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。
2）试验：
CT一次侧接P1、P2，CT二次侧接S1、S2。设置参数并检查接线无误后，合上功率开关，选择“开始”选项，试验即开始。
试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
图8 ，CT角差比差电流法测试界面
5、CT二次回路试验
1）参数设置：
在CT主界面中，选择“二次回路”后，进入测试界面（图9），
设置好设定电流值：0～1000A。
2）试验：
CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，点击“开始”选项，，试验即开始，电流保持时间以进度条显示(0～200A:保持10分钟；大于200A～300A：保持2分钟;大于300A：保持3秒钟)。
图9、CT二次回路测试界面
6、 CT交流耐压试验
1）参数设置：
在CT主界面中，选择“交流耐压”后，进入测试界面（图10），
设置好设定电压值：0～3000V。
2）实验：
被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。
图10，CT交流耐压测试界面
7、CT负荷试验
1、 参数设置：
在CT测试主界面中，选择进入“二次负荷”试验界面（如图11），
设置二次侧额定电流： 1A或5A。
线电阻：只在测试负载箱时使用（按照负载箱铭牌设定）
2、 试验：
测试仪的K1、K2为电压输出端，将被测负荷（负载）接测试仪的K1、K2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
图11，CT二次负荷测试界面
8、直阻测试：
1）、校零：
在CT测试主界面中，选择进入“直流电阻”试验界面（如图12），试验前应先对测试用导线进行校零，在CT主界面显示菜单上选中 直流电阻测试项，进入直阻测试界面并选择“校零”, 校零前将测试导线的线夹对接（测试线短接），然后进行校零，校零完成后，界面提示“校零完毕”。
2）、试验：
校零结束后，参照图24接好测试线，测试仪的D1、D2接被测绕组，选中 “开始” 键即开始测试，试验完成后，即显示直阻测试结果，可以选择 “保存” 、“打印”及“返回”选项进行下一步操作。如上图所示，励磁电压、电流设置参考CT励磁试验，二次额定电流参考铭牌。
K1,K2接S1,S2,L1、L2接一次侧P1、P2。按下开始即开始测试，测试步骤为变比极性测试，励磁测试。
9.PT测试
1、PT励磁特性测试
1)、参数设置
在PT测试主界面中，选择进入“伏安特性”试验界面（如图13），
励磁电流（0～20A）：输出电流为仪器输出的最高设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。
额定二次：100V、100/有3、100/3、150V、220V、350V。
电压倍数：1.2—2.5。测试最高电压（额定二次电压的倍数）
2）、试验：
测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选择“开始” 选项后，即开始测试。
试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。
图13，PT励磁特性参数设置界面
3）、PT（励磁）测试结果操作说明
请参考CT测试结果说明
2、PT变比极性试验
1）参数设置：测试界面见图15。
一次：0～3000V。
二次：100V、100/有3、100/3、150V、220V。
2）开始试验：
PT一次侧接A、X，PT二次侧接a、x。设置二次侧额定电压及编号后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始。
上方白色状态栏会有提示“正在测试”，直至试验完毕退出测试界面，或按下控制器人为中止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
仪器本身的同色端子为同相端，即A接PT的A，X接PT的X时，极性的测试结果为减极性。
图15，PT变比极性测试界面
3、PT角差比差试验
1）参数设置：
在PT测试主界面中，选择进入“角差比差”试验界面（如图16），（注：应参照互感器铭牌上的实际额定变比值设定）
额定一次： 3～500KV
额定二次： 100V、100/有3、100/3、150V、220V
额定负荷：互感器容量。
实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。
2）试验：
PT一次侧接A、X，CT二次侧接a、x。设置参数后，选择“开始”选项，按下控制器，试验即开始。
试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差。按下 “打印”即可打印出测试结果， “保存”即可保存测试结果， “退出”可返回至参数设置菜单。如果显示均为9，则说明误差超出显示范围，请检查设定值。
图16 ，PT角差比差测试界面
5、PT交流耐压试验
1）、参数设置：
在PT测试主界面中，选择进入“交流耐压”试验界面（如图17），
设置好设定电压值：0～3000V。
2）、实验：
被测PT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示测试异常。
图17，PT交流耐压测试界面
6、PT负荷试验
1）、参数设置：
在PT测试主界面中，选择进入“负荷”试验界面（如图18），
设置额定二次电压值：100V、100/有3、100/3、150V、220V。
2）、试验：
测试仪的K1、K2为电压输出端，参照图35进行接线，将被测负荷（负载）接测试仪的K1、K2端，检查接线无误后，合上功率开关，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
图18，PT二次负荷测试界面
7、直阻测试：
请参照CT直阻测试。
十.数据查询
在CT/PT测试主界面中，选择进入“数据查询”试验界面（如图19），根据需要选择“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“退出”等测试选项，选定测试项目后，显示仪器中该项目下所保存的最新的测试结果，可以选择 “上页” 、“下页”、“转存”、“退出”、“清除”选项进行相应操作。
转存时，插上U盘至测试仪通讯口“USB”，点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中。每条记录所用时间约2秒钟，转存结束后，界面提示“转存完毕”。
ZSCTP-220P变频互感器综合特性测试仪
参考标准：GB20840.1，GB20840.2，GB20840.3

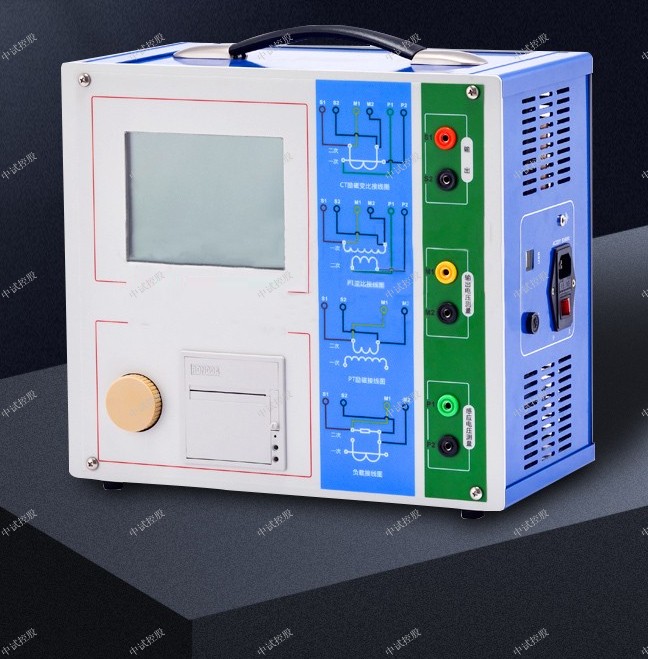

ZSCTP-220P变频互感器综合特性测试仪（精度0.05%）是由本中试控股在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺。用于保护类电流互感器（CT）及电压互感器（PT）多种参数的高精度测量。满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，满足各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。可实现一键完成CT直阻、励磁、变比和极性测试功能，自动化程度高、稳定可靠，在国内处于领先水平。
中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商
ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）功能介绍
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB20840.1，GB20840.2 GB20840.3等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4、基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
5、界面友好美观，全中文图形界面。
6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。

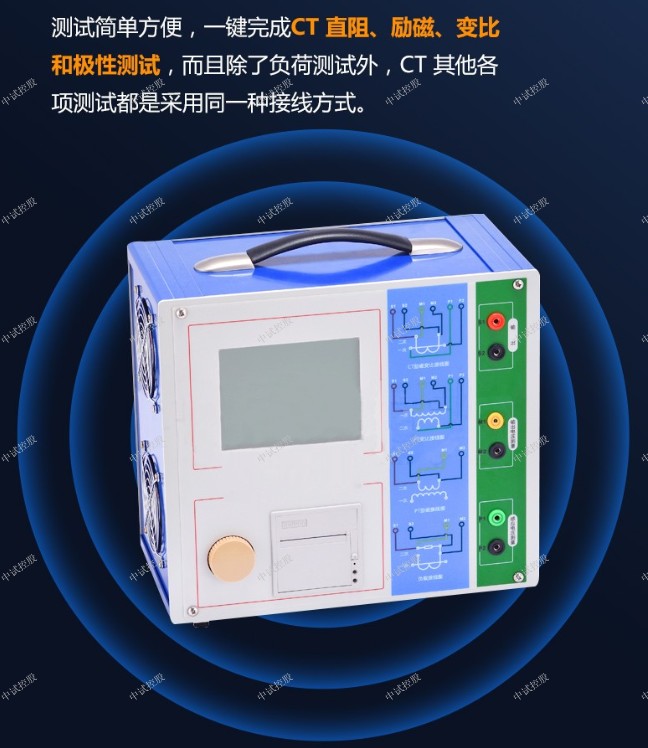

7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、易于携带，装置重量<9Kg
ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）技术特点
1、低频法测试CT/PT励磁曲线和10%/5%误差曲线
2、电压法测试CT/PT变比、极性，CT角差、比差
3、适用于各类CT/PT的测试（含套管CT、暂态CT、GIS组合CT）
4、自动记录饱和磁滞曲线
5、CT二次外回路负荷
6、支持多通道扩展箱
7、支持150A外接升流器，通流加量、变比验证
8、5.7”图形透反式LCD，阳光下可视
9、采用旋转光电鼠标操作，面板自带打印机
10、装置可存储3000组测试数据，掉电不丢失
11、测试方便，轻小便携，仅重9kg
ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）技术参数
输出电压：0~180V (RMS)
输出电流：0~12A(RMS)，峰值36A
电压测量：准确度±0.05%
CT变比测量范围：1~30000
PT变比测量范围：1~10000
变比测量准确度：±0.05%
相位测量：准确度±2’，分辨率： 0.2’
二次绕组电阻测量：范围 0.1~300Ω，分辨率：0.1mΩ
升流电流输出：0~150A
输入电源电压：AC220V±20%，50HZ
工作条件：温度 -10℃~50℃， 湿度 ≤90%
ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）时功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）
电流互感器交流耐压试验通常采用外施工频电压的方法a试验的部位如下：
(1)一次绕组对二次绕组、铁芯及地。
(2)二次绕组之间．试验时，被测绕组接高压，其余绕组短路接地，试验电压为2kV.
(3)末屏对地：试验电压也为2kV.
(1)加强运行维护。运行中一定要按使用说明书及叫注汕，发现渗漏或介质损牦因素变化时，要及时采取措施，避免产品内部受潮或水分蔓延。
(2)由于试验条件的差异，测量结果会有定的分散性当介质损耗因数变化较大，但未超标的产品，可视其局部放电、色谱分析结果等性能符合要求与否?决定可青投入运行。但要注意监视介质损耗因数值增长的速度，如增长很快，达到警戒值时．应及时退出
运行检查修复。
(3)对于介质损耗因数超标的产品，可视其值大小决定重新处理方法和时问的长短。因为浸油后的绝缘纸排水速度仅为不浸油时的1/20-1/30．若重新进灌处理．方法不当可能导致介质损耗因数上升。建议用低温(50-60℃)、高真空(残压在i5Pa以下)，长时间(7-15d)的方法进行处理。如果处理效果不理想，只好返工重新包扎绝缘，直至产品合格。
运行中的电流互感器二次开路为什么会产生高电压？
若二次侧开路，使铁心中的磁通剧增，引起铁心重饱和，磁通波形畸变为平顶波。由于二次绕组的匝数多，感应电势与磁通变化率成正比。因此，当磁通过零时，次绕组产生较高的尖顶波电势e2，其峰值可达数千伏乃至万伏，对工作人员和二次回路中的设备都有很大的危险。同时，由于铁心磁感应强度和铁损耗剧增，将使铁心过热而损坏绝缘。
电流互感器二次侧为什么不能开路？
当运行中的电流互感器二次侧开路后，一次侧电流仍然不变，二次侧电流等于零，则二次侧电流产生的去磁磁通也消失了。这时，一次电流全部变成励磁电流，使互感器铁心饱和，磁通也增多；将产生以下后果：
(1)由于磁通增多，其二次侧将产生数千伏高压。
(2)由于铁心磁通饱和，使铁心损耗增加，产生过热，会损坏绝缘。
(3)将在铁心中产生剩磁，使互感器比差和角差增大，失去准确性，所以电流互感器二次侧是不允许开路的。
选择电流互感器有哪些要求？
选择电流互感器其要求如下：
(1)电流互感器的额定电压应与运行电压相同。
(2)根据预计负荷电流，选择电流互感器的变比，一般应在实际还行电流的20%-100%范围内变化。
(3)二次侧双绕组的电流互感器，其准确度高的二次绕组供计量用，另一组则供继电保护用。
(4)根据运行方式、继电保护方式和使用环境、地点等条件，选择相应的电流互感器型号和台数。
(5)应满足动稳定和热稳定的要求。
怎样用交流法检查电流互感器的极性？
交流法（串联法），即电流互感器一次绕组的尾端L2与二次绕组首端Kl连在一起，即串联接线，并且在匝数多的绕组上通以1 -5V的交流电压，用10V以下的小量程电压表或万能表，测量绕组输入的电压和串联后两绕组的电压，当L1和K2之间的电压大于L1和L2之间的电压，说明绕组极性标志正确。
在试验电流互感器极性时，应使施加的电压尽量小，只要电压表能清楚读出数即可。防止电压太高、电流太大，烧坏绕组。对于线绕式电流互感器，测量极性采用这种方法最为方便。对于两绕组匝数相差太大的电流互感器不容易判断清楚极性，一般不采用此方法测量极性。
互感器综合测试仪采用低耗材料和特殊绕法的升压器，微处理器进行数据采集，分析和存储，内置微型打印机可打印测试数据和曲线，测CT变比时，可自动计算出变比值。
一、互感器综合测试仪注意事项
⒈电流互感器二次线圈不应有接地点。
⒉调压器开关及输出开关在断开位置方向可接线和拆线。
⒊试验前本装置应可靠接地。
⒋做完试验后应及时回零，严禁在高电压，大电流下长时间停留。
二、互感器综合测试仪的技术参数：
1、输入电压：交流或380V、自动识别输入电压。
2、工作环境温度：0-40℃。
3、输入电压：输入交流220V时，输出0-500V。
输入交流380V时，输出0-1000V。
电流：大瞬时电流，测变比时为600A。
输入交流220V时，输出0-400A。
输入交流380V时，输出0-600A。
伏安特性测试时为1。
4、数字电压表测量范围：0-999.9V；分辨率：0.1V。
作电流显示时：0-999A；分辨率：0.1mA。
5、数字电流表测量范围：0-999A；分辨率：0.01A。
6、误差：1≤1%，U≤1%。
7、测CT变比时，可自动计算变比值，并打印数据和计算结果。
8、测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。
ZSCTP-220P变频互感器综合特性测试仪（精度0.05%）
互感器综合测试仪仅需进行简单的数字设定，设定测试电压、电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。为了能更好地使用互感器综合测试仪，下面我们来说说互感器综合测试仪的安全使用规程。
互感器综合测试仪在使用过程中应按以下规程进行：
1）必须在互感器综合测试仪各项指标正常的情况下才能使用仪器，如出现异常应立即通知厂家进行维修
2）在特殊地点应用时应遵循相关国家标准的安全技术要求
3）应始终注意高电压，高电流对设备直接造成损坏
4）遵循用户手册进行各项试验
5）禁止打开互感器综合测试仪，如果互感器综合测试仪被打开则对互感器综合测试仪的质保将失效
6）禁止对互感器综合测试仪进行任何修改，扩展和改进
7）请使用互感器综合测试仪的原配附件
8）在试验未完成之前，严禁切断试验连线
9）在非实验室环境使用互感器综合测试仪时，应使用6mm2以上的连接线将互感器综合测试仪可靠接地
10）测试时保证互感器综合测试仪高压测一个端子接大地
11）在使用互感器综合测试仪前请检查互感器综合测试仪是否有明显的外观损坏
12）不要在多雨或十分潮湿的环境下使用互感器综合测试仪
13）确保连接到互感器综合测试仪的所有端子不带有任何电位，所有的电位由互感器综合测试仪输出
14）在进行变比测试时，请确保电压是施加在CT的二次绕组上，否则有可能造成互感器综合测试仪的损坏
以上就是互感器综合测试仪的使用安全规程，希望能帮助大家更好地使用互感器综合测试仪。

互感器测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于先进水平，是电力行业用于互感器的专业测试仪器。
开机之后默认进入CT测试，CT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“一次通流” 、“数据查询”、“系统设置” 、”综合测试“、“PT”11种选项。
PT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“数据查询” 、“CT”8种选项。
八.CT测试
8.1、 CT励磁（伏安）特性测试
在CT主界面中，点击“伏安特性” 选项后，即进入测试界面如图4。
（1）、参数设置：
励磁电流：设置范围（0—20A）为仪器输出的最高设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。
励磁电压：设置范围（0—3000V）为仪器输出的最高设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。
（2）、试验：
接线图见界面，测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。
试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。
注意：图4中“校准”功能：主要用于查看设备输出电压电流值，不用于互感器功能测试，详情见附录一。
图5，CT伏安特性结果图
2）、伏安特性（励磁）测试结果操作说明
试验结束后，显示出伏安特性测试曲线及数据（见图5）。该界面上各操作功能如下：
打 印：点击“打印”后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提高效率。
励磁数据：点击“上页” 、“下页”即可实现数据的上下翻。
保 存：点击“保存”选项，按下即可将当前所测数据保存，保存成功后，状态栏显示“保存完毕”。并且可在数据查询菜单中进行查看。
误差曲线：点击“误差曲线”选定后，屏上将显示伏安特性试验的误差曲线的设置，设定参数后，选择5%或10%误差曲线即计算出的误差曲线。
自定义打印：程序会按照表格中的10个电流值进行打印。
以下四项为误差曲线计算时的设置项：
额定负荷 ：CT二次侧额定负荷。
额定二次 ：CT的二次侧额定电流
ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。
5% ：自动计算出5%误差曲线数据并显示误差曲线。
10% ：自动计算出10%误差曲线数据并显示误差曲线。
8.2、 CT变比极性试验
进入CT变比极性菜单后首先选择测试方式，对于套管CT，或者一次阻抗过大无法升电流来测量变比时，或接线位置过高不便携带沉重的电流线连接时，请选择电压法。
1：电流法变比极性测试。
1）参数设置：
进入测试界面见图6。
一次侧测试电流： 0 ～1000A，测试仪P1、P2端子输出的最大电流；
二次侧额定电流： 1A或5A。
2）试验：
CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。
上方白色状态栏会有提示“正在测试”，直至试验完毕退出自动测试界面，或按下”停止”人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“返回”选项进行下一步操作。
仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。
图6，CT电流法变比极性测试界面
2：电压法变比极性测试。
1）参数设置：
在CT主界面中，选择“变比极性”后，进入测试界面见图7，设置
二次侧额定电流： 1A或5A。
2）试验：
CT一次侧接L1、L2，CT二次侧接K1、K2，不检测的二次绕组不用短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。
8.3、CT角差比差试验
CT角差比差测试同变比极性测试一样，可选择电流法或电压法两种测试方式。
1）参数设置：
在CT主界面中，选择“角差比差”后，进入测试界面（图8），（注：应参照互感器铭牌上的实际额定变比值设定）
额定一次：CT的一次额定电流：0～25000A
额定二次： 5A/1A。
额定负荷：互感器容量。
实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。
2）试验：
CT一次侧接P1、P2，CT二次侧接S1、S2。设置参数并检查接线无误后，合上功率开关，选择“开始”选项，试验即开始。
试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
图8 ，CT角差比差电流法测试界面
5、CT二次回路试验
1）参数设置：
在CT主界面中，选择“二次回路”后，进入测试界面（图9），
设置好设定电流值：0～1000A。
2）试验：
CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，点击“开始”选项，，试验即开始，电流保持时间以进度条显示(0～200A:保持10分钟；大于200A～300A：保持2分钟;大于300A：保持3秒钟)。
图9、CT二次回路测试界面
6、 CT交流耐压试验
1）参数设置：
在CT主界面中，选择“交流耐压”后，进入测试界面（图10），
设置好设定电压值：0～3000V。
2）实验：
被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。
图10，CT交流耐压测试界面
7、CT负荷试验
1、 参数设置：
在CT测试主界面中，选择进入“二次负荷”试验界面（如图11），
设置二次侧额定电流： 1A或5A。
线电阻：只在测试负载箱时使用（按照负载箱铭牌设定）
2、 试验：
测试仪的K1、K2为电压输出端，将被测负荷（负载）接测试仪的K1、K2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
图11，CT二次负荷测试界面
8、直阻测试：
1）、校零：
在CT测试主界面中，选择进入“直流电阻”试验界面（如图12），试验前应先对测试用导线进行校零，在CT主界面显示菜单上选中 直流电阻测试项，进入直阻测试界面并选择“校零”, 校零前将测试导线的线夹对接（测试线短接），然后进行校零，校零完成后，界面提示“校零完毕”。
2）、试验：
校零结束后，参照图24接好测试线，测试仪的D1、D2接被测绕组，选中 “开始” 键即开始测试，试验完成后，即显示直阻测试结果，可以选择 “保存” 、“打印”及“返回”选项进行下一步操作。如上图所示，励磁电压、电流设置参考CT励磁试验，二次额定电流参考铭牌。
K1,K2接S1,S2,L1、L2接一次侧P1、P2。按下开始即开始测试，测试步骤为变比极性测试，励磁测试。
9.PT测试
1、PT励磁特性测试
1)、参数设置
在PT测试主界面中，选择进入“伏安特性”试验界面（如图13），
励磁电流（0～20A）：输出电流为仪器输出的最高设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。
额定二次：100V、100/有3、100/3、150V、220V、350V。
电压倍数：1.2—2.5。测试最高电压（额定二次电压的倍数）
2）、试验：
测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选择“开始” 选项后，即开始测试。
试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。
图13，PT励磁特性参数设置界面
3）、PT（励磁）测试结果操作说明
请参考CT测试结果说明
2、PT变比极性试验
1）参数设置：测试界面见图15。
一次：0～3000V。
二次：100V、100/有3、100/3、150V、220V。
2）开始试验：
PT一次侧接A、X，PT二次侧接a、x。设置二次侧额定电压及编号后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始。
上方白色状态栏会有提示“正在测试”，直至试验完毕退出测试界面，或按下控制器人为中止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
仪器本身的同色端子为同相端，即A接PT的A，X接PT的X时，极性的测试结果为减极性。
图15，PT变比极性测试界面
3、PT角差比差试验
1）参数设置：
在PT测试主界面中，选择进入“角差比差”试验界面（如图16），（注：应参照互感器铭牌上的实际额定变比值设定）
额定一次： 3～500KV
额定二次： 100V、100/有3、100/3、150V、220V
额定负荷：互感器容量。
实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。
2）试验：
PT一次侧接A、X，CT二次侧接a、x。设置参数后，选择“开始”选项，按下控制器，试验即开始。
试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差。按下 “打印”即可打印出测试结果， “保存”即可保存测试结果， “退出”可返回至参数设置菜单。如果显示均为9，则说明误差超出显示范围，请检查设定值。
图16 ，PT角差比差测试界面
5、PT交流耐压试验
1）、参数设置：
在PT测试主界面中，选择进入“交流耐压”试验界面（如图17），
设置好设定电压值：0～3000V。
2）、实验：
被测PT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示测试异常。
图17，PT交流耐压测试界面
6、PT负荷试验
1）、参数设置：
在PT测试主界面中，选择进入“负荷”试验界面（如图18），
设置额定二次电压值：100V、100/有3、100/3、150V、220V。
2）、试验：
测试仪的K1、K2为电压输出端，参照图35进行接线，将被测负荷（负载）接测试仪的K1、K2端，检查接线无误后，合上功率开关，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
图18，PT二次负荷测试界面
7、直阻测试：
请参照CT直阻测试。
十.数据查询
在CT/PT测试主界面中，选择进入“数据查询”试验界面（如图19），根据需要选择“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“退出”等测试选项，选定测试项目后，显示仪器中该项目下所保存的最新的测试结果，可以选择 “上页” 、“下页”、“转存”、“退出”、“清除”选项进行相应操作。
转存时，插上U盘至测试仪通讯口“USB”，点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中。每条记录所用时间约2秒钟，转存结束后，界面提示“转存完毕”。
