中试控股技术研究院鲁工为您讲解： 电压法测试CT/PT极性分析实验仪

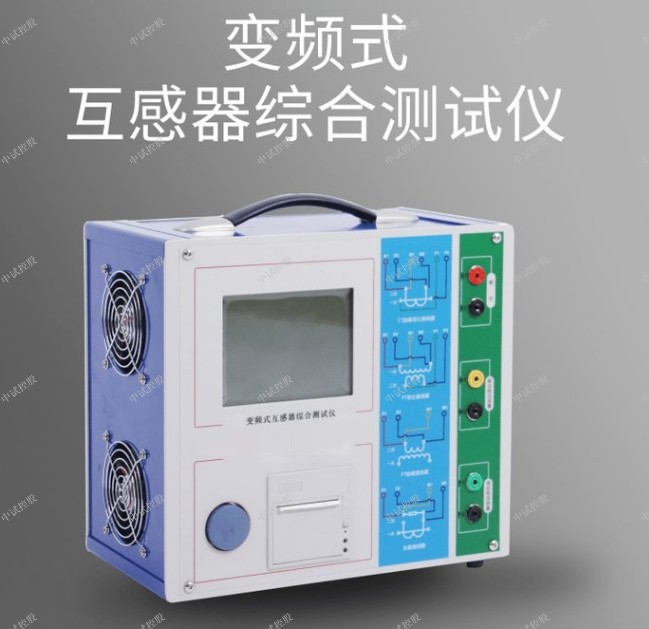

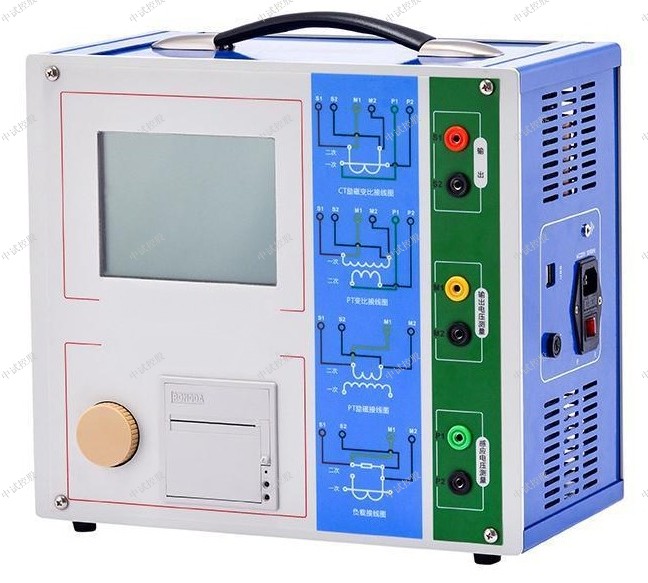

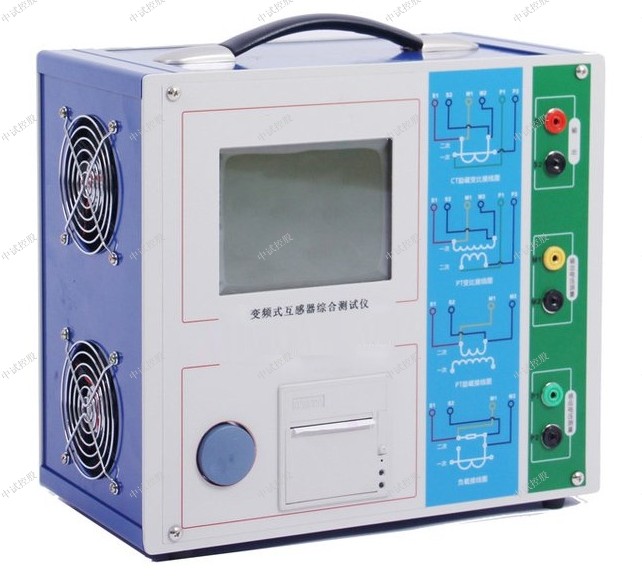

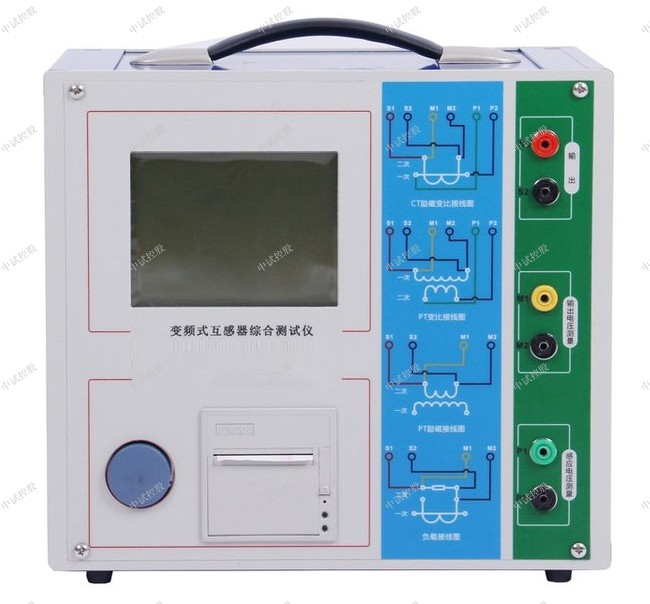

ZSCTP-220P变频互感器综合特性测试仪
参考标准：GB20840.1，GB20840.2，GB20840.3

ZSCTP-220P变频互感器综合特性测试仪（精度0.05%）是由本中试控股在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺。用于保护类电流互感器（CT）及电压互感器（PT）多种参数的高精度测量。满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，满足各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。可实现一键完成CT直阻、励磁、变比和极性测试功能，自动化程度高、稳定可靠，在国内处于领先水平。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）功能介绍
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB20840.1，GB20840.2 GB20840.3等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4、基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
5、界面友好美观，全中文图形界面。
6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、易于携带，装置重量<9Kg

ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）技术特点
1、低频法测试CT/PT励磁曲线和10%/5%误差曲线
2、电压法测试CT/PT变比、极性，CT角差、比差
3、适用于各类CT/PT的测试（含套管CT、暂态CT、GIS组合CT）
4、自动记录饱和磁滞曲线
5、CT二次外回路负荷
6、支持多通道扩展箱
7、支持150A外接升流器，通流加量、变比验证
8、5.7”图形透反式LCD，阳光下可视
9、采用旋转光电鼠标操作，面板自带打印机
10、装置可存储3000组测试数据，掉电不丢失
11、测试方便，轻小便携，仅重9kg

ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）技术参数
输出电压：0~180V (RMS)
输出电流：0~12A(RMS)，峰值36A
电压测量：准确度±0.05%
CT变比测量范围：1~30000
PT变比测量范围：1~10000
变比测量准确度：±0.05%
相位测量：准确度±2’，分辨率： 0.2’
二次绕组电阻测量：范围 0.1~300Ω，分辨率：0.1mΩ
升流电流输出：0~150A
输入电源电压：AC220V±20%，50HZ
工作条件：温度  -10℃~50℃，  湿度  ≤90%

ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）时功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

ZSCPT-220P变频互感器综合特性测试仪（精度0.05%）

互感器测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于先进水平，是电力行业用于互感器的专业测试仪器。
    互感器测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能中试控股比，比较高的多功能试验仪器。
    互感器测试仪采用低耗材料和特殊绕法的升压器，微处理器进行数据采集、分析和存储，内置微型打印机可打印测试数据和曲线，测CT变比时，可自动计算出变比值。一人操作即完成全部测试工作。本机具有重量轻、携带、操作方便。其性能独特，是目前的仪器。
    互感器测试仪是一款专门为测试互感器：CT伏安特性、误差曲线、变比、极性、退磁、二次负荷、角差、比差、暂态PT励磁、变比、极性、二次负荷功能等参数而设计的多功能现场试验仪器。互感器测试仪基于先进的变频法测试CT/PT伏安特性曲线和10%（5%）误差曲线，可输出180A的电流，方便现场通流测试，却能应对拐点高达60KV的CT测试。IEC60044-6标准（对应国家标准GB16847-1977）声称，互感器测试仪的CT测试可以在比额定频率低的情况下进行，避免绕组和二次端子承受不能容许的电压。
电流互感器是一种仪用变压器。从结构上看，它与变压器一样，有一、二次绕组，有专门的磁通路：从原理上讲，它完全依据电磁铁转换原理，一、二次电势遵循与匝数成正比的数量关系。
一般地说电流互感器是将处于高电位的大电流变成低电位的小电流。也即是说：二次绕组的匝数比一次要多几倍，甚至几千倍（视电流变化而定）。如果二次开路，一次侧仍然被强制通过系统电流，二次侧就会感应出几倍甚至几千倍于一次绕组两端的电压，这个电压可能高达几千伏以上，进而对工作人员和设备的绝缘造成伤害。
电流互感器烧毁的原因以及解决对策
电流互感器烧毁原因主要有如下四个方面：1电流互感器二次开路，产生高压，使电流互感器烧坏；2电流互感器使用年限过长绝缘老化，局部发生击穿或放电，产生过电压，使电流互感器发生烧坏；3电流互感器一次连接铝拍接触面氧化过重，接触电阻过大，发热使电流互感器烧坏；4用户超负荷运行时间长，使电流互感器发热烧坏，
此外，由于专用变压器用户的断路器再出现相间短路及过负荷时，断路器不能正常跳闸，也会导致电流互感器被烧毁现象。
针对上述问题，防止电流互感器被烧毁，一般采取以下对策：1装设看门狗断路器，避免分支故障波及整条馈线停电，尤其是能保证用电侧单相接地时分置断路器能可靠跳闸；2将计量用电流互感器接至断路器后面。以确保计量电流互感器发生故障时，断路器和避雷器正确动作切除故障；3加强用户高压计量电流互感器及避雷器高压绝缘试验，及早发现计量电流互感器绝缘老化程度，及时更换，避免出现计量电流互感器烧坏造成停电；4定期清扫用户设备，减少污闪，避免绝缘降低。

ZSCTP-220P变频互感器综合特性测试仪（精度0.05%）是大家在做高压电力试验，尤其是在野外进行试验的是，经常需要用到的设备，因此不论是在选择设备，还是在使用设备的时候，都需要格外注意。

ZSCTP-220P变频互感器综合特性测试仪（精度0.05%）

(1)主屏间的绝缘电阻测量。主屏间的绝缘电阻指一次芯线对末屏端间的电阻，测量时芯线接兆欧表的L端，末屏端接兆欧表的E端，用2500V摇表测量。绝缘电阻的兆欧值一般较高（数千兆欧以上），即使绝缘层的表面受潮，其总体兆欧值仍很高，只有当绝缘层的受潮很深时，绝缘电阻才会有所降低，故用测量绝缘电阻来判断这种形式的电流互感器是否受潮是很不灵敏的，而应测量其末屏对地的绝缘电阻。
    (2)末屏对地的绝缘电阻测量。电容式电流互感器的末屏处在油箱的底部，它们与地之间仅末屏的外层绝缘和U形板绝缘相连，当互感器受潮，其水分积在油箱底部时，末屏与箱底间的绝缘受潮最为严重，使绝缘电阻值下降。Q/CSG 10007-2004中规定末屏的绝缘电阻值不宜小于1OOOMΩ，测量时末屏端接兆欧表L端，接地端接兆欧表E端，用2500V兆欧表。
(1)如表计的选择挡位下合适需要更换挡位时，应缓慢降下电压，切断电源再换挡，以免剩磁影响试验结果。
  (2)电流互感器励磁曲线试验电压不能超过2kV、电流一般不大于IOA或以厂方技
术条件为准。
  (3)互感器励磁特性试验测试仪表应采用方均根值表。
  (4)电压互感器感应耐压试验前后的励磁特性如有较大变化，应查明原因。
  (5)铁芯带间隙的零序电流互感器应在安装完毕后进行励磁曲线试验。
电流互感器励磁曲线试验结果不应与出厂试验值有明显变化。互感器励磁特性曲线试验的目的主要是检查互感器铁芯质量，通过磁化曲线的饱和程度判断互感器有无匝间短路，励磁特性曲线能灵敏地反映互感器铁芯绕组等状况.
    试验数据与原始数据相比变化明显，首先检查测试仪表是否为方均根值表、准确等级满足要求，另外应考虑铁芯产生剩磁的影响。在大电流下切断电源、运行中二次开路、通过短路故障电流以及使用直流电源的各种试验，均可导致铁芯产生剩磁，因此有必要的情况下应对互感器铁芯进行退磁，以减少试验与运行中的误差。
    电流互感器励磁曲线试验的另外一个重要作用可以检验1 0%误差曲线，通过励磁曲线及二次电阻可以初步判断电流互感器本身的特征参数是否符合铭牌标志给定值。规程规定电流互感器励磁曲线测量后应核对是否符合产品要求
 在6—10kV树脂浇注绝缘的干式电压互感器中，有一种单绝缘套管的电压互感器，如moen-10型，其一次绕组的一端由该绝缘套管引出，而另一端与二次端子一样引出，这个端子的绝缘水平较低，故称为弱绝缘电压互感器。
    这种电压互感器由于其一次绕组引出线的一端为弱绝缘，而且额定电压为1oooo/3v：所以不能接于线电压，即不能组成V型接线。在中性点不直接接地的供电系统中，用三台组合使用，可做为测量线电压、相电压和单相接地保护之用。在使用中应特别注意，其一次侧中性点必须直接接地。否则，当电力系统发生～相接地故障时，其中性点的对地电压将上升为相电压，即1oooo√3v，这可能使弱绝缘的～端绝缘损坏而造成事故。既使在不采用接地保护时，也应如此。
（1）与保护逻辑相关联的电压互感器小开关辅助触点由moen-27135型更换为moen27132型。
moen辅助触点合上后，只有在电压互感器小开关绕组励磁动作才联动分开；而手动断开电压互感器小开关时，moen辅助触点是不随机械联动分开，与其相关的保护逻辑，如500kV主变压器高低压侧后备距离、220kV进口距离保护moen、自动回路等。受电压互感器小开关付出触点的动断触点闭锁作用。因此将SD型付出触点更换为moen型，使其动断触点通断状态随电压化工区你小开关的机械联动保持一致。
（2）取消二次电压切换回路中电压互感器闸刀辅助触点及重动继电器触点。
电压互感器检修而母线运行时，需将电压二次回路增加了一个闭锁环节，降低了电压二次回路的可靠性。如当电压互感器闸刀辅助触点接触不良或重动作继电器电源失去将该段电压小母线失电，如果在系统有扰动且距离保护启动时电压小母线失电将造成距离保护误动。为简化二次回路，提高可靠性取消闭锁环节，短接电压互感器闸刀辅助触点或其重动作继电器触点。
《十八项反措》继电保护要求第6.3.2条规定，公用电流互感器二次绕组二次回路只允许没有必须在相关保护距屏内一点接地。独立的、与其他电压互感器的二次回路没有电气联系的二次回路应在开关场一点接地。
电流互感器必须有一点接地也是为了保证人身和二次的设备的安全，其原因也是绕组之间分布电容及二次回路对地电容分压造成，接地点尽量靠近互感器二次绕组侧，最大可能地保护人身和二次设备。
公用的电流互感器只能有一点接触，也因为两点接地会造成二次回路中两点接地部分与地网并联，如果两接地之间有电流继电器线圈，造成分流。另外发生接地故障时，亮接地点间的工频电位差将在电流线圈中产生极大的额外电流。

电流互感器的构成及工作特点：

3、高内阻，电流源

正常工况下，铁芯中的磁密很低，励磁阻抗很大，而二次匝数很多。从二次侧看进去，其阻抗很大。负载阻抗与电流互感器的内阻相比，可以忽略不计，故负载阻抗的变化对二次电流的影响不大，可称之为电流源。

4、需要二次负载小(相对电压互感器)

电流互感器的二次负责如果很大，运行时其二次电压很高，励磁电流必然增大，从而使电流变换的误差增大。特别是在系统故障时，电流互感器一次电流可能达额定电流的数十倍，致使铁芯饱和，电流变换误差很大，不满足继电保护的要求，甚至使保护误动。

5、二次回路不得开路

电流互感器的二次回路不得开路。如果在运行中二次回路开路，二次电流消失，去磁作用也随之消失，铁芯中的磁密很高;又由于二次匝数特多，二次电压会很高，有时可达数千伏，危及二次设备及人身安全。

电流互感器的极性

为什么电流互感器一、二次要标出极性：

因为电力系统负荷方向的存在，二次设备用的二次电流必须和一次潮流相对应，故需要一、二次标出极性。任何一侧的引出端子出错，都会使二次电流相位变化180度，影响二次设备的正常工作。

电流互感器的极性一般采用减极性的标注方法：

电流互感器一、二次侧一般都标有“*”或脚注(如1作头，2作尾等)。

所谓“减极性”

一、二次侧引出端子上同一符号或同名脚注为同极性端子。采用的是减极性标注：当一次绕组从标1 的端子通入交流电流时，在二次绕组回路中感应的电流应从标1端流出。从两侧同极性端观察时，一、二次侧电流的方向相反。

电流互感器的误差

在具有铁芯的电流互感器中，由于励磁电流IM的存在(呈感性)，电流互感器二次电流I2 与一次实际电流I1幅值不同，相位也不同。

所以反映电流互感器测量误差的由变比误差和相位误差构成。设变比为Y。

变比误差=100%*( I1 – I2 *Y)/ I1

一般我们要求变比误差不大于10%，相位误差不 大于7度

电流互感器10%误差的校核

其方法主要是计算出在最大短路电流时二次回路的最大允许阻抗，与该二次回路的实际阻抗ZL(二次负载)进行比较，该实际阻抗必须小于最大允许阻抗，即ZL小于等于。

电流互感器的负载阻抗

电流互感器实际负载阻抗的测量

电流互感器二次回路的负载阻抗一般通过实际测量后得出。测量方法如图：在AN间通入交流电流I，测得两端电压U。故ZL=U/I

负载阻抗测量注意事项

1、测量电流二次回路负载阻抗时，必须包括连接电缆与所有可能接入的负载。

2、必须使用50HZ的交流试验电源。

3、在无法判定哪一相或哪一种接线二次负载最大时，应测量所有方式下的二次负载，取其中最大值。

电流互感器的准确度

1、保护用的电流互感器绕组

保护用的电流互感器的准确度要求一般没有测量的高，但其不仅要求在额定一次电流误差不超过规定值，由于其要求在故障电流最大时有较好的传变特性，所以在一定短路电流倍数下误差不超过规定值：

P类：要求在给定的短路电流下复合误差不超过规定值。

TP类：这类保护用电流互感器要求在规定工作环境的暂态条件下保证规定的准确度。

2、测量、计量用的电流互感器绕组

为了保证计量、测量的准确性，保证保护装置动作可靠、正确，电流互感器必须达到一定的准确度。

在国标GB1208-1997中，规定测量用的电流互感器的准确度等级分为等六个标准，这是一个相对误差标准。

3.0-1的四个标准其二次负荷应在额定负荷的25%-100%之间，3、5两个标准其二次负荷应在额定负荷的50%-100%之间，否则准确度不能满足要求。

由于现实应用当中，负荷范围比较广，有时候对准确度要求较高。

我们会采用经补偿的0.2S和0.5S电流互感器，该电流互感器在1%-120%额定负荷间均能满足准确度要求。
