变频CT二次交流耐压试验测试仪
时间:2023-03-05
中试控股技术研究院鲁工为您讲解: 变频CT二次交流耐压试验测试仪
ZSCPT-120P变频互感器综合特性测试仪
参考标准:GB20840.1,GB20840.2,GB20840.3

ZSCPT-120P变频互感器综合特性测试仪是由本中试控股在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺。用于保护类电流互感器(CT)及电压互感器(PT)多种参数的高精度测量。满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,满足各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。可实现一键完成CT直阻、励磁、变比和极性测试功能,自动化程度高、稳定可靠,在国内处于领先水

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

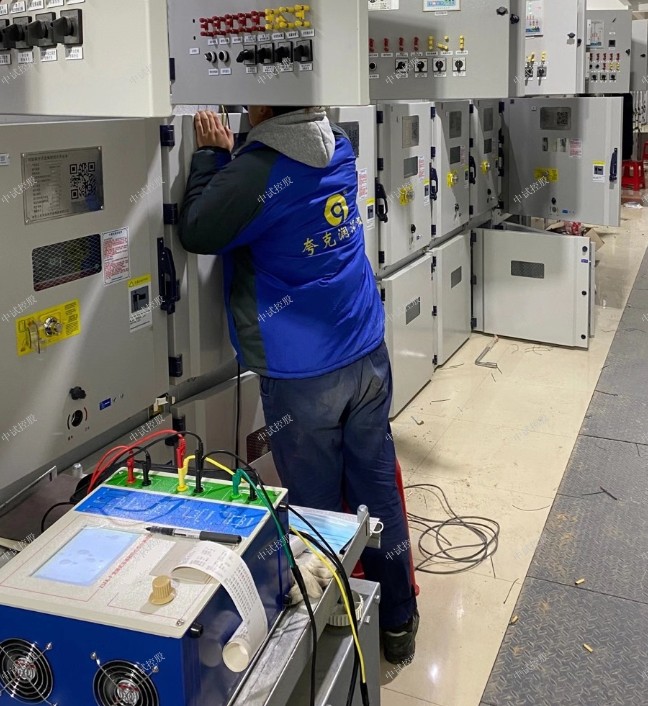

ZSCPT-120P变频互感器综合特性测试仪

ZSCPT-120P变频互感器综合特性测试仪技术特点
1、功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB20840.1,GB20840.2 GB20840.3等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
4、基于先进的低频法测试原理,能应对拐点高达45KV的CT测试。
5、界面友好美观,全中文图形界面。
6、装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。
7、测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
8、易于携带,装置重量<9Kg。
ZSCPT-120P变频互感器综合特性测试仪技术参数
测试用途:保护类CT,保护类PT
输出0~180Vrms,12Arms,18A(峰值)
CT变比测量范围:1~40000,精度: ±0.2%
PT变比测量范围:1~40000,精度: ±0.2%
相位测量精度:±5min
分辨率:0.5min
二次绕组电阻测量:范围0~300Ω,精度:2%±2mΩ
交流负载测量:范围0~1000VA,精度:2%±0.2VA
输入电源电压:AC220V±10%,50Hz
工作环境温度:-10οC~50οC,湿度:≤90%
尺寸、重量:尺寸340mm x 300mm x 150mm重量<9kg

本测试仪支持把U盘转存的数据拷贝到电脑上位机软件里面去然后再进行编辑的能力,市面上一般的测试仪厂家都没有上位机软件,本中试控股配有上位机软件。
二、装置技术参数和硬件结
1、装置技术参数
(1)600A机型请参看以下参数:
电源输入电压 AC 220V
AC 220 V 分辨率
CT伏安特性试验 二次电流,二次电压 0~2500V,0~20A 0.1V、1mA
CT变比,比差角差试验 一次侧电流 0~600A 0.1A
二次额定电流 5A,1A 1mA
CT二次回路负载 二次电流 5A,1A 1mA
二次回路阻抗 0~10Ω 0.01Ω
CT一次通流 一次侧电流 0~600A 0.1A
PT伏安
特性试验 输出电压 0~200V 0.1V
输出电流 0~10A 1mA
PT变比,比差角差试验 一次侧电压 0~2500V 0.1V
二次额定电压 100V,100/ V ,100/3V
1mV
测量精度 伏安特性试验 < 0.5%
5%及10%误差曲线 < 1%
变比试验 < 0.5%
比差角差试验 < 1%
二次回路负载测试 < 0.5%
装置电源电压 AC 220V  50~60Hz
工作环境温度 -10℃ - +50℃
测试仪主机体积 500mm*310mm*375mm
测试仪主机重量 40kg
(2)1000A机型请参看以下参数:
电源输入电压 AC 220V
AC 220 V 分辨率
CT伏安特性试验 二次电流,二次电压 0~2500V,0~20A 0.1V、1mA
CT变比,比差角差试验 一次侧电流 0~1000A 0.1A
二次额定电流 5A,1A 1mA
CT二次回路负载 二次电流 5A,1A 1mA
二次回路阻抗 0~10Ω 0.01Ω
CT一次通流 一次侧电流 0~1000A 0.1A
PT伏安
特性试验 输出电压 0~200V 0.1V
输出电流 0~10A 1mA
PT变比,比差角差试验 一次侧电压 0~2500V 0.1V
二次额定电压 100V,100/ V ,100/3V
1mV
测量精度 伏安特性试验 < 0.5%
5%及10%误差曲线 < 1%
变比试验 < 0.5%
比差角差试验 < 1%
二次回路负载测试 < 0.5%
装置电源电压 AC 220V  50~60Hz
工作环境温度 -10℃ - +50℃


ZSCPT-120P变频互感器综合特性测试仪时功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

ZSCPT-120P变频互感器综合特性测试仪


ZSCPT-120P 变频互感器综合特性测试仪




ZSDW-5A大型地网接地电阻测试仪是大家在做高压电力试验,尤其是在野外进行试验的是,经常需要用到的设备,因此不论是在选择设备,还是在使用设备的时候,都需要格外注意。

装置基本结构及组成
装置主机包含全自动升压器、内置升流器、微机控制系统、8寸彩屏大屏幕全汉化LCD、分辨率高达1024*768,带微型打印机、全触摸操作、USB口、等部分。装置主机可以直接用于做CT的伏安特性试验、拐点计算、5%和10%误差曲线、变比极性试验、比差试验、角差试验、二次侧回路负载测试、一次通流试验。PT的伏安特性试验、变比极性试验,以及CT/PT的二次绕组交流耐压,CT/PT二次直流电阻等试验。


3、装置面板结构说明
装置面板结构说明,如图1所示。
图 1
①电流互感器一次P1端(极性端)    ②电流互感器一次P2端(非极性端)
③电压互感器一次高端(极性端)     ④电压互感器一次底端(非极性端)
⑤电压互感器二次低端(非极性端)   ⑥电压互感器二次高端(极性端)
⑦电流互感器二次S2(非极性端)     ⑧电流互感器二次S1端(极性端)
⑨直流电阻测试的I+ 接口           ⑩直流电阻测试的U+ 接口
?直流电阻测试的u- 接口           ?直流电阻测试的I-接口
?伏安特性试验,交流耐压,二次负荷测试公的K1端
?伏安特性试验,交流耐压,二次负荷测试公的K2端
?装置的电源输入插口              ?装置的开关
?装置的功率开关                  ?保险1(控制电源保险(20A))
?液晶屏                          ?USB接口
?接地                                打印机
每个端子边上均有明确的文字标识,试验接线时切勿出错,避免导致仪器及设备损坏!
三、设备操作方法
1、触摸屏使用方法
触摸屏的功能类似手机上使用的触摸屏,需要执行某个操作或者指令时直接用手指点击对应的图标或者文字即可。
数据输入:当需要修改数据时,请用手指直接点击需要修改数据的位置上,单击触摸屏,即弹出虚拟键盘,直接用手指点击所需要输入的数据,虚拟键盘的确定按键为确定当前的输入。返回箭头为删除当前的输入数据,取消按键为取消当前所输入的全部数据。
2、主菜单
连接好装置面板上的交流电源AC220V,打开面板上的控制电源开关,彩色液晶屏背光亮,装置进行自检,自检完毕后会进入到主菜单,如图2所示。

测量电流互感器的励磁特性的目的是:可用此特性计算10%误差曲线,可以校核用于继电保护的电流互感器的特性是否符合要求,并从励磁特性发现一次绕组有无匝间短路。



当电流互感器一次绕组有匝间短路时,其励磁特性在开始部分电流较正常的略低,如图13—4中曲线2或3所示,因此在录制励磁特性时,在开始部分多测几点。


电流互感器的励磁特性试验图


中试控股详细讲解当电流互感器一次电流较大,励磁电压也高时,可用13—3(b)的试验接线,输出电压可增至500V左右。但所读取的励磁电流值仍只为毫安级,在试验时对仪表的选用要加以注意。


根据规程规定,电流互感器只对继电保护有特性要求时才进行该项试验,但在调试工作中,当对测量用的电流互感器发生怀疑时。也可测量该电流互感器的励磁特性,以供分析。
一、绕组的直流电阻测


1.试验结果判断依据


  与出厂值或初始值比较应无明显差别。


2.注意事项


  试验时应记录环境温度。


二、绕组的绝缘电阻测量


1.测量要求


测量一次绕组和各二次绕组的绝缘电阻。测量时各非被试绕组、底座、外壳均应接地。


2.试验结果判断依据


绕组绝缘电阻不应低于出厂值或初始值的60%。


3.注意事项


试验时应记录环境湿度。测量二次绕组绝缘电阻的时间应持续60s,以替代二次绕组交流耐压试验。


三、极性检查


1.检查及判断方法


各二次绕组分别进行。将指针式直流毫伏表的“+”、“一”输入端接在待检二次绕组的端子上,方向必须正确:“+”端接在“a”,“一”端接在“n”;将电池负极与电压互感器一次绕组的“N”端相连.从一次绕组“A“端引一根电线,用它在电池正极进行突然连通动作,此时指针式直流毫伏表的指针应随之摆动,若向正方向摆动则表明被检二次绕组极性正确。反之则极性不正确。


2.注意事项


接线本身的正负方向必须正确。检查时应先将毫伏表放在直流毫伏的一个较大挡位,根据指针摆动的幅度对挡位进行调整,使得既能观察到明确的摆动又不超量程撞针。电池连通2—3 s后立即断开以防电池放电过量。


四、变比检查


本作业指导书提及的方法仅作为确定绕组安装正确性及运输途中无硬性损伤的核实性检查,当计量有要求时,更换绕组后应进行准确级的角比误差榆定,其方法查阅相关互感器检定作业指导书。


1.检查方法


待检电压互感器一次及所有二次绕组均开路,将调压器输出接至一次绕组端子,缓慢升压,同时用交流电压表测量所加一次绕组的电压U1、用交流毫伏表测量待检二次绕组的感应电压U2,计算U,1/U2的值,判断是否与铝牌上该绕组的额定电压比(U1n/U2n)相符。
