ZSCPT-120P变频互感器综合特性测试仪是由本中试控股在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺。用于保护类电流互感器（CT）及电压互感器（PT）多种参数的高精度测量。满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，满足各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。可实现一键完成CT直阻、励磁、变比和极性测试功能，自动化程度高、稳定可靠，在国内处于领先水

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

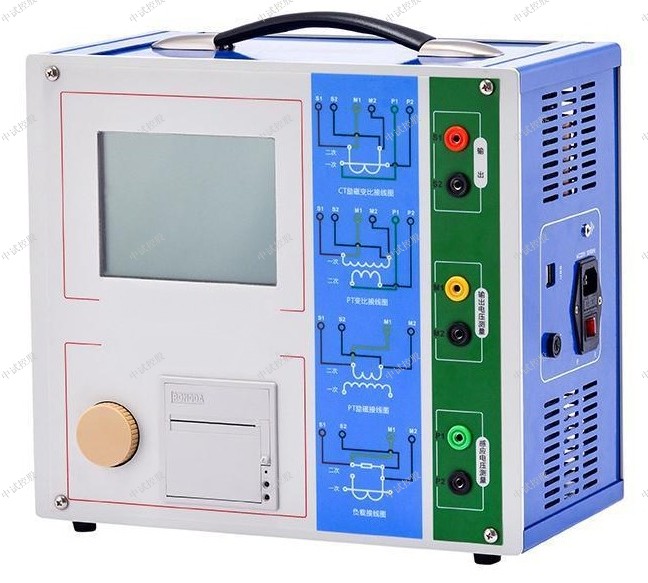

ZSCPT-120P变频互感器综合特性测试仪

ZSCPT-120P变频互感器综合特性测试仪技术特点
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB20840.1，GB20840.2 GB20840.3等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4、基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
5、界面友好美观，全中文图形界面。
6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、易于携带，装置重量<9Kg。
ZSCPT-120P变频互感器综合特性测试仪技术参数
测试用途:保护类CT，保护类PT
输出0~180Vrms，12Arms，18A（峰值）
CT变比测量范围：1~40000，精度： ±0.2%
PT变比测量范围：1~40000，精度： ±0.2%
相位测量精度:±5min
分辨率：0.5min
二次绕组电阻测量:范围0~300Ω,精度:2%±2mΩ
交流负载测量:范围0~1000VA,精度:2%±0.2VA
输入电源电压:AC220V±10%，50Hz
工作环境温度：-10οC~50οC，湿度：≤90%
尺寸、重量:尺寸340mm x 300mm x 150mm重量<9kg

电流互感器的一次绕组是直接与电力回路串联的，因此，绕组的绝缘水平必须与电力回路的电压等级相适应，其容量满足电力回路长期通过负载电流时，不致使一次绕组的温升力超过允许值。
       当发生短路故障时，短路电流较正常负荷电流一般要大很多倍，这样大的短路电流会产生很大的机械应力和热效应，对电流互感器是有害的。故选择电流互感器时，除容量和绝缘水平应满足要求外，还要校验在短路时的机械应力和热效应，使其不超过电流互感器的额定允许值。
       在运行的任何情况下，电流互感器二次绕组端子是不允许开路的，否则将产生危险的高电压，造成人身和设备事故。这是因为电流互感器二次绕组开路时，互感器一次绕组中的全部电流均为励磁电流，使铁芯中的磁通密度大大上升，从而在二次绕组中感应出高达数千伏的感应电势，威胁着二次绕组的绝缘，同时也威胁工作人员的人身安全。另外，由于磁通密度的大大上升，使铁芯内涡流及磁滞损耗大大增加，产生大量的热量，使互感器的磁导体温升超过许可范围，这高温对靠近磁导体的绕组绝缘尤为有害。第三，由于产生残磁的关系，使磁导体的磁性趋于恶化。
       电流互感器的二次绕组回路必须有一点接地。这是为了防止当一次绕组和二次绕组击穿后在二次绕组出现高电压，以致损坏二次设备和威胁人身安全。但是电流互感器二次回路不能有两点接地，否则会由于地中电流引起的继电保护误动作。
       电流互感器的一次绕组匝数很少，贯穿式电流互感器一次绕组有的只有一匝。根据不同的需要，电流互感器的二次绕组可以做成多个独立线圈，分绕在单独的铁芯上。
      中试控股技术博士为您解答：互感器和二次回路的日常检查定期检查应力求每年进行一次，对于无人值班的变电所等无法实行平时检查的设备，定期检查应该更为重要。另外，长期积累的检查资料是做出判断重要的参考资料。
1、外观检查  与平时检查相同
2、测量绝缘电阻  应该分别测量设备本身和二次回路的绝缘电阻。设备本身绝缘电阻的判断标准会因设备结构和一、二次回路的不同而有所差异，同时受到温度、灰尘附着情况   等外部环境的影响，所以仅根据电阻的标准值来判断是不充分的，好以测量数据为基础做如下判断：
（1）把绝缘电阻的标准值作为大致目标。
（2）在记录定期测量的电阻值的同时，要记下温度、温度，要求这两项没有比前次测量值有显著降低。
（3）测量值应该与在同一场所、同一时间测量的相同型号的其他设备相比较，要求没有显著的差异。
（4）把瓷管、绝缘套管、出线端子等部位处理干净并达到一定要求后才可测定。
在上述情况下，如确定绝缘电阻有异常，则应该分析绝缘老化的可能性大，所以可以通过测定tan&等来判断绝缘是否老化。

ZSCPT-120P变频互感器综合特性测试仪时功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

ZSCPT-120P变频互感器综合特性测试仪

ZSDW-5A大型地网接地电阻测试仪是大家在做高压电力试验，尤其是在野外进行试验的是，经常需要用到的设备，因此不论是在选择设备，还是在使用设备的时候，都需要格外注意。

3、tan&的测量  测量介质损耗是判断绝缘老化程度及吸潮程度的方法。
       定期测量，记录tan&虽然对判断绝缘老化有作用，但因tan&具有随温度而变的特性，而且也随测量仪器的不同而不同，所以必须用同一仪器进行测量，还必须换算到同一温度。测量tan&时，通过测量tan&电压特性而做出判断。
  中试控股技术博士为您解答：互感器校验仪的主要用途，是对现场应用的或者在实验室应用的电压互感器和电流互感器进行技术性能的检定。为了实现这一目的，互感器校验仪必须与相关设备构成一套完整的互感器校验装置。由于互感器校验仪的性能指标与相关设备之间存在着密切的技术关联，因此要想正确地研究与理解互感器校验仪的整体概念，必须对互感器校验装置作一基本的了解
       我国互感器校验仪大致可以分为三代：一代电工类校验仪,使用操作繁琐，接线复杂；第二代校验仪采用较为先进的电子线路，使用较上一代校验仪方便，但在测量过程中需要要人为切换量程档位，测试过程中显示信息少。第三代校验仪大都采用了单片机，使仪器的智能化程度得到提高，部分仪器具有计算机通讯接口，提高了办公自动化水平。
这里主要介绍一下，第三代互感器校验仪的主要特点：
     （1）采用单片机来实现测量、控制、显示等功能；
     （2）有计算机接口，提高办公自动化水平，减轻人工劳动强度；
     （3）够有大屏幕显示，提供友好的操作界面，与丰富的测量信息；
     （4）能够自动实现互感器测量，能够自动切换电流电压负载箱；
     （5）具备良好的捉住措施，能够及时告之用户错误信息；
       仪器能够达到2级。目前市场上校验仪大多数采用阻容移相90°方法来实现数据测量，这种方法易受到环境温度、电源频率影响，上述环境一旦发生变化，其测量数据将受到很大的影响。
       互感器校验仪采用独特电路原理与DSP技术，避免了上述问题。
互感器校验仪从测量原理上来看，又可以分为：直接比较式和测差式两类。
早期的互感器校验仪主要是设计成直接比较式原理，即将标准互感器与被检互感器的次级电压或电流，分别送入互感器校验仪，通过电阻分压器、阻容分压器与磁势比较仪等测量电路，测得两者的差电压或差电流，经过处理就是被检定电压互感器或电流互感器相对于标准互感器的比值差与相位差。
   如何使用互感器测试仪进行CT测试呢？互感器测试仪主要用来进行CT、PT、伏安特性等试验，具有测试速度快、精度高、使用方便灵活等很多特点，一直深受广大电力工程人员的欢迎，尤其是CT测试是互感器测试仪经常需要进行的试验，本文就以变频式互感器测试仪为例，中试控股技术博士为您解答：如何使用互感器测试仪进行CT测试
        进入主界面后选择  CT测试  选项后，出现子菜单选项： 参数设置  、 二次直阻  、CT 伏安  、 CT 变比  、 二次负载  、五个功能菜单。
        参数设置
        参数设置界面（如下图）。说明：
        存储时，参数设置的内容将作为存储表头。
        打印时，参数设置的内容将作为打印表头。
        注:
        试验前请先设置CT基本参数。
        额定变比二次设置不对时，比值将产生错误。
        测试线接好后选择主菜单界面的  CT测试  选项，
        按下旋转鼠标选择 二次直阻  即可进入二次直阻试验界面。
        注：
        测试过程中将会显示：“测试中，请等待…”
        CT 伏安试验
        在主菜单界面，旋转鼠标将光标移动到  CT测试  选项上，按下旋转鼠标选择 CT伏安  即可进入伏安特性试验设置界面（如右图）。光标移动至  返回上层  ，按下鼠标即可返回主菜单。
        界面说明
        最大输出电流：将要输出的最大电流，范围（0 - 20）A。
        最大输出电压：将要输出的最大电压，范围30V、110V、220V、600V、1000V；单击选择。
        自动试验：自动取点绘制曲线图，按此键选择确定开始试验。
        手动试验：手动取点绘制曲线图，按此键选择确定开始试验。
        试验方法
        取出导线包中的（红、黑）二次线，一头插在CT的二次侧，另一头插在仪器的伏安特性输出口上便可。
互感器测试仪试验之前如何设置参数呢?互感器测试仪主要用来测试互感器：伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等参数，具有精度高、使用灵活等很多特点，但是由于可以测的数据比较多，因此在使用之前需要进行相应的参数设置，只有正确的设置了试验参数，才能达到仪器应该有的测试效果，本文就以变频式互感器综合测试仪中试控股技术博士为您解答：互感器测试仪试验之前如何设置参
