ZSDW-5A大型地网接地电阻测试仪
参考标准：DL/T 475-2017
ZSDW-5A大型地网接地电阻测试仪用来做什么试验的：用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSDW-5A大型地网接地电阻测试仪

ZSAI-6301S 自动抗干扰大地网接地电阻测量仪可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
配合选频电压表，测量接触电压、跨步电压、电压梯度等特性参数。
产品别称
自动抗干扰地网接地电阻测量仪，智能抗干扰地网接地电阻测量仪，变频地网接地电阻测量仪
产品特征

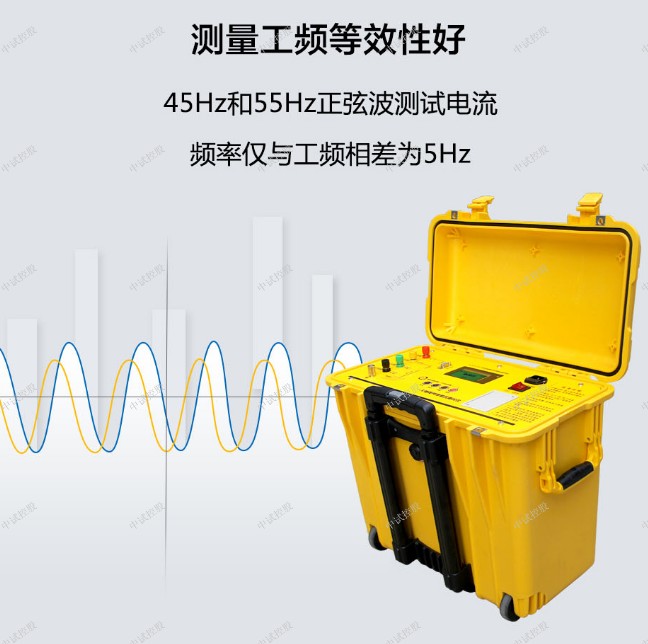

1、测量的工频等效性好。测试电流波形为正弦波，45/50/55/60/65Hz单频  45/55Hz、55/65Hz、47.5/52.5Hz自动双变频。

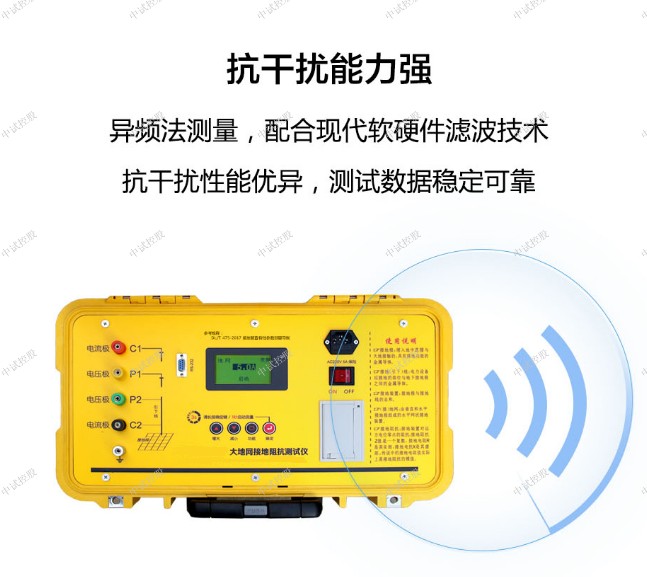

2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

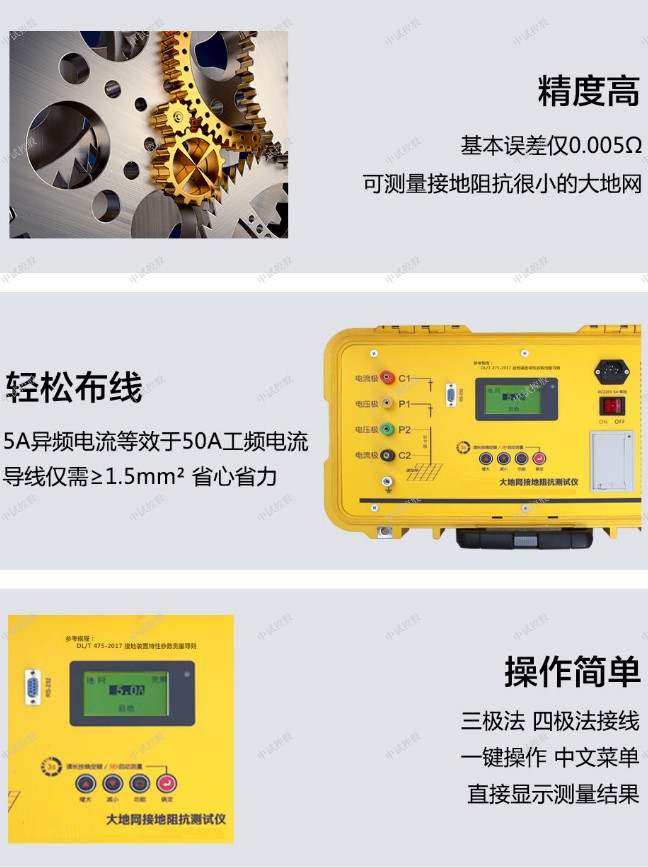

3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。

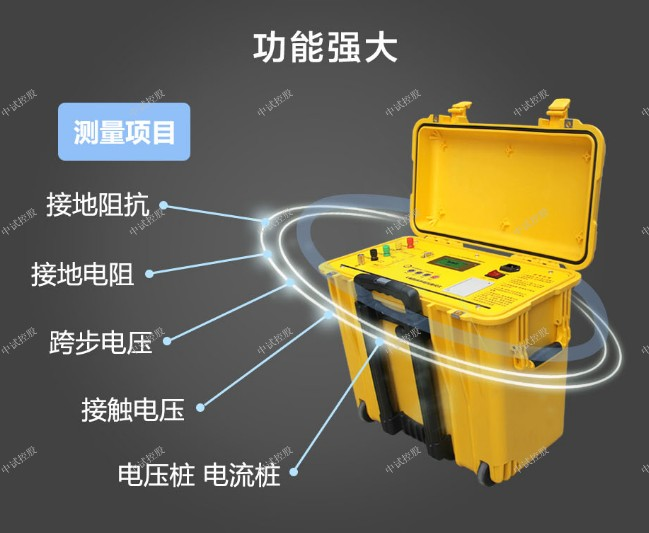

4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
系统参数
电源电压：AC220V或380V，50Hz
输出功率： 10KW（2KW～20KW可选，可定制）
输出电压：0～600V或 1000V（可定制）
测试输出电流：0～50A
频率调节范围：45～65Hz
步进频率：1Hz
抗干扰能力：通频带±0.3Hz，衰减>80dB/Hz
测量范围：0.001～1000Ω
分辩率：1mΩ
测量精度：1.0级
使用环境温度：-20℃～+50℃
产品功能编辑 播报
1.精确测量大型接地网接地阻抗、接地电阻、接地电抗；
2.精确测量大型接地网场区地表电位梯度；
3.精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压；
4.精确测量大型接地网转移电位；
5.测量接地引下线导通电阻；
6.测量土壤电阻率

ZSDW-5A大型地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

ZSDW-5A大型地网接地电阻测试仪

1、全触摸超大液晶显示器
操作简单，仪器配备了高端的全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。
2、变频技术、精准测量
抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。
3、DSP高速处理器
精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了仪器本身的运算处理能力。
4、全过程智能测控
仪器在内部高性能处理核心的强力支持下，对整个测量过程当中的电流输出、电压采集以及频率变换等一系列复杂的运算步骤，快速自动的完成。仪器可以自动判断电流回路的阻抗，并据此自动调节异频电源的输出电流值（额定输出电流为5A），无须人为干预，即可自动完成测试任务。仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X。
5、海量存储数据
仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
6、pc机数据处理
仪器所测量的数据可以通过U盘导出，然后在pc机上用仪器配套的软件查阅和管理相关数据。

ZSDW-5A大型地网接地电阻测试仪地网接地电阻的测量主要采用工频大电流三极法。地面电阻测试仪，采用新型变频交流电源，并采用微机处理控制和信号处理等措施，很好地解决了测试过程中的防干扰问题，简化了测试操作过程，提高了测试结果的准确性和准确性，大大降低了测试人员的劳动强度和测试成本。

该仪器适用于各种接地装置的工频接地阻抗、接触电压、阶跃电压、工频特性参数和土壤电阻率的测试。
该仪器采用不同频率的抗干扰技术，能够在强干扰环境下准确测量50hz 工频以下的数据。测试电流最大5a，不会造成测试接地装置电位过高，同时它还具有很强的抗干扰能力，因此可以测量无电源故障。
接地电阻测试仪的主要特点：
        1、测量的工频等效性好。测试电流的波形为正弦波，频率与电源频率相差仅5Hz。45Hz和55Hz两种频率用于测量。
        2、抗干扰能力强。本仪器可以采用异频法测量，配合我们现代软硬件滤波处理技术，使得仪器发展具有很高的抗干扰性能，测试分析数据安全稳定可靠。
        3、精度高。基本信息误差仅0.005Ω，可用来进行测量系统接地阻抗影响很小的大地网。
        4、强大。可测量电流桩、电压桩、地面电阻器、步进电压、接触电压。
        5、操作简单。所有中文菜单操作都可以直接显示测量结果。
        ZSDW-5A大型地网接地电阻测试仪是大家在做高压电力试验，尤其是在野外进行试验的是，经常需要用到的设备，因此不论是在选择设备，还是在使用设备的时候，都需要格外注意。

我们还建议您注意多功能仪表，这些仪表可让您全面表征接地设备和雷电防护的电气状态。在这样的设备中，实现了监视接地设备参数的所有现有方法，并且为了确定避雷针（避雷针）的特性，使用了一种测量动电阻的脉冲方法。这种接地电阻表为通过非接触方法进行测量提供了许多可能性，这在没有使用辅助电极的城市条件下尤其重要。由于其现代化的设计，该设备具有良好的人体工程学性能和广泛的测量功能（包括对可能影响所获得结果的准确性产生负面影响的条件的分析）。
接地电bai阻测量仪（也称为接地电du阻测试设备）的测量方法
1.接地电zhi阻测量仪温纳的四dao电极法
将四个（①②③④）电极以规则的间隔（a）和一定的深度（d）排成一排，然后向电极①和④施加交流电流以测量电流值（I）。测量在②和③电极上测得的电压（V），以获得电阻（R），并通过以下公式计算。
2.接地电阻测量仪库拉什桥法
通过将三个电极放在一个三角形中并测量每个电极之间的电阻。
3. 接地电阻测量仪压降法
电位计方法不能应用于需要低接地电阻值的接地系统（例如变电站）或在大范围内具有接地网络的接地系统。因此，压降法主要用于测量诸如网络接地之类的接地系统的接地电阻。通过在距被测接地面积视为一点的点一定距离处安装辅助电极来测量电压降的电压降方法，其误差较小。
应用此方法时应注意以下几点。
为了避免电压辅助电阻引起的误差，应使用高阻抗的电压表，例如真空管电压表。
通过在电压电路和电流电路之间设置90°或更大的电桥差，可以降低对电压电路的感应电压。
当电流电路电源将一根线或零线接地时，请确保通过绝缘变压器将电流电路与电源电路隔离。
电压和电流辅助电极之间的距离应足够。
由于没有电流流过电压电路，因此应构建测量路径以使由于电压电路与其他电路或电流电极线之间的耦合而引起的感应电压最小，并且应消除由于接地电流和接地漂移电位的影响而引起的误差。
