中试控股技术研究院鲁工为您讲解： 接地电阻异频检测装置
ZSDW-5A大地网接地电阻测试仪
参考标准：DL/T 475-2017
ZSDW-5A大地网接地电阻测试仪用来做什么试验的：用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

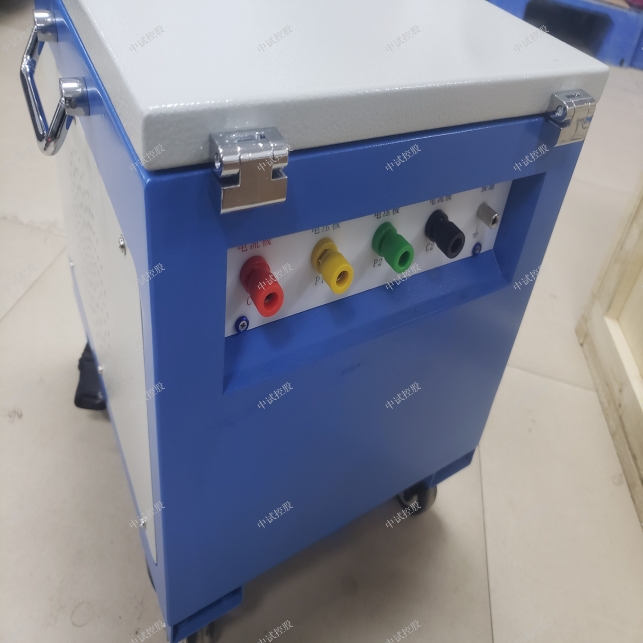

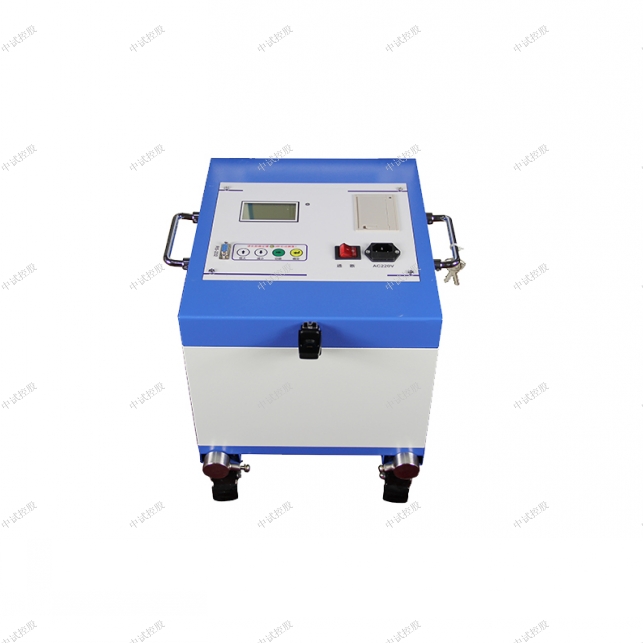

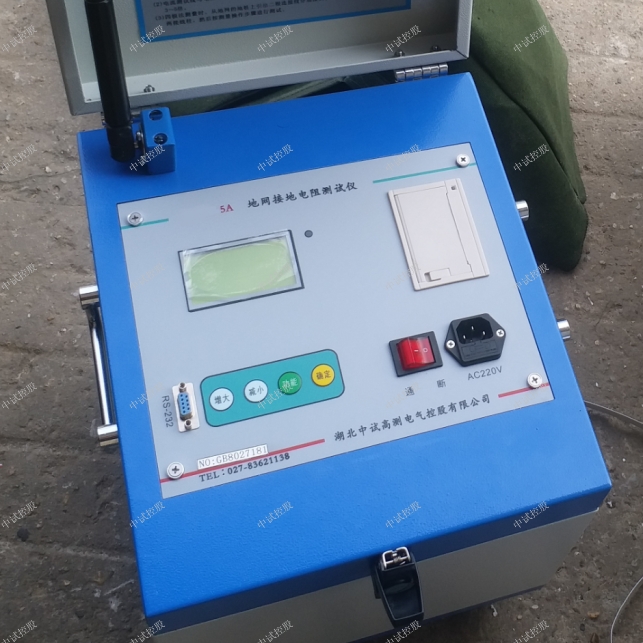

ZSDW-5A大地网接地电阻测试仪

前在电力系统中，大地网接地电阻测试仪的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
大地网接地电阻测试仪（中试控股集团），采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、性能特点
1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。
4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
三、技术指标
1、测量范围：0～150Ω（含电流桩阻抗）
2、分 辨 率：0.001Ω
3、测量误差：±（读数×2％+0.002Ω）
4、最大输出电压：AC 400V(45Hz、55Hz，双频，正弦波)
5、最大输出电流：AC 5A(45Hz、55Hz，双频，正弦波)
6、电流输出档位：共9档。
7、抗干扰能力：抗工频50Hz电压10V
8、土壤电阻率测量范围：0-999.9Ω/M，精度：±2%，分辨率：0.01Ω/M
9、测量线要求：电流线铜芯截面积≥1.5mm2
电压线铜芯截面积≥1.0mm2
10、供电电源：AC 220V±10％，50Hz
11、外形尺寸：440×350×210mm3
12、仪器重量：30kg

ZSDW-5A大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量；抗干扰能力强。异频大地网接地电阻测试仪采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠；精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网；功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压；操作简单。全中文菜单式操作，直接显示出测量结果；布线劳动量小，无需大电流线。

由挤压磨损引起的接地。当二次线与转动部件（如经常开关的开关柜柜门）靠在一起时，二次线绝缘皮容易受到转动部件的磨损，当其磨破时，便造成直流接地。
        4、接线松动脱落引起接地。接在断路器机构箱端子排的二次线（如10kV开关机构箱内的二次线），若螺丝未紧固，则在断路器多次跳合时接线头容易从端子中滑出，搭在铁件上引起接地。
        5、插件内元件损坏引起接地。为抗干扰，插件电路设计中通常在正负极和地之间并联抗干扰电容，该电容击穿时引起直流接地。
        6、误接线引起接地。在二次接线中，电缆芯的一头接在端子上运行，另一头被误认为是备用芯或者不带电而让其裸露在铁件上，引起接地。在拆除电缆芯时，误认为电缆芯从端子排上解下来就不带电，从而不做任何绝缘包扎，当解下的电缆芯对侧还在运行时，本侧电缆芯一旦接触铁件就引发接地。
        3、中试控股电力讲解直流接地查找
        1、查找方法
        直流回路数量多、分布广，接地点不好查，相对有效的方法是拉路试探法。即分别对每路空气开关或熔断器拉闸停电，若停电后直流接地现象消失，说明接地点位于本空气开关控制的下级回路中；若现象继续存在，说明下级回路没有接地。
        通过拉路寻找，可将接地点限定在某个空开控制的直流回路中，再通过解开电缆芯，将接地点限定在室内或室外部分；再通过拔出插件，可将接地点限定在插件内和插件外。经过层层分解、一段段排除，最终可将接地点定位于一段简单回路中，再用摇表对回路中的每根接线摇测绝缘，把接地点进一步限定在几根导线或几颗端子上，通过仔细观察，反复触摸，接地点终会“原形毕露”的。
         2、查找步骤直流系统中的空气开关或熔断器是分层分级配置的，一般由总路空开、分路空开串联而成，两级空气开关将直流回路分成了三段。两级空气开关分别是直流屏总路空气开关和各设备分路空气开关，三段回路分别是直流母线及其引出线回路、总路空开馈出的电缆和桥接母线回路、分路空开馈出的保护、控制、监视、储能回路。其中，第三段回路数量最多、接线最复杂、接地几率最高，几乎所有的直流接地都出现在这一段。
        查找要求要想尽快找到接地点所属空开，接地的确切位置和确切原因，就必须对三段回路的构成、作用和现场具体位置十分熟悉，所以查找直流接地的第一步就是熟悉现场直流系统接线。只有熟悉了接线，心中有了数，才能在拉路寻找时不漏拉、不错拉、不重复拉。
        定位到分路空气开关找出总路空开下级串接的所有空气开关（或熔断器），顺序：按照先信号后控制、先室外后室内的原则排出拉路顺序。对于信号回路，如测控装置电源空开、遥信电源空开、通讯电源空开，其不影响故障跳闸，只涉及监控、指挥信号，可最先拉。如果接地点就在这些空开控制的回路，就免除了对重要回路（控制回路、保护回路）的短时停电。对于保护控制回路空开，直接影响到系统安全，拉路时间越短越好，需控制在3秒以内，拉路顺序可按其对应一次设备实时潮流大小来排序，先拉负荷轻的空开，再拉负荷重的空开。如果拉开某路空气开关后，接地极母线对地电压立刻升高到110V左右，则接地点就位于该空开控制的下级回路之中。
