中试控股技术研究院鲁工为您讲解： 变频大地网接地阻抗检测装置
ZSDW-5A大地网接地电阻测试仪
参考标准：DL/T 475-2017
ZSDW-5A大地网接地电阻测试仪用来做什么试验的：用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSDW-5A大地网接地电阻测试仪

产品简介：

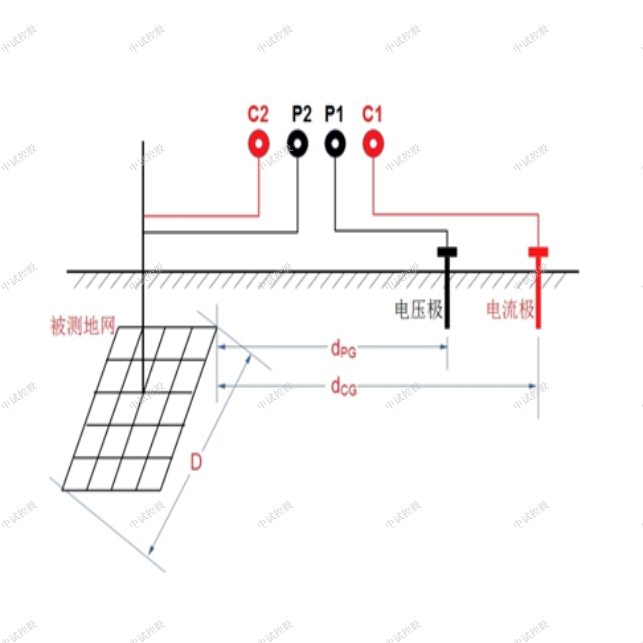

    在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题需要解决，那么推荐一款不错的地网测试产品:地网接地电阻测试仪
    大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多拥挤性；采用了新型信号电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
     产品别称：
大型地网接地电阻测试仪
     产品特点：
1、采用异频交流电源输出，抗干扰能力强；
2、交流电流输出仅需3A，故仪器本体重量轻，体积小；
3、降低了对测试线径的要求（仅需1.5mm2），有效地降低了劳动强度；
4、测量结果直接显示，勿需另外计算；
5、大屏幕液晶显示，全中文傻瓜机式菜单操作，操作直观、简单、方便
     技术参数：
1、 仪器测量范围：0～15Ω
2、 测量精度：    3%
3、 测量输出电流：AC＜3A
4、 测量线要求：  ≥Φ1.5mm2
5、 供电电源：    AC220V/50HZ
6、 仪器重量：    8kg

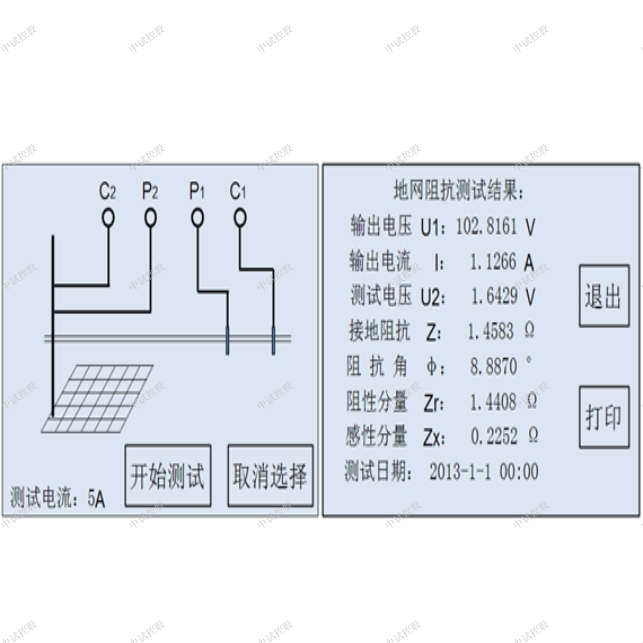

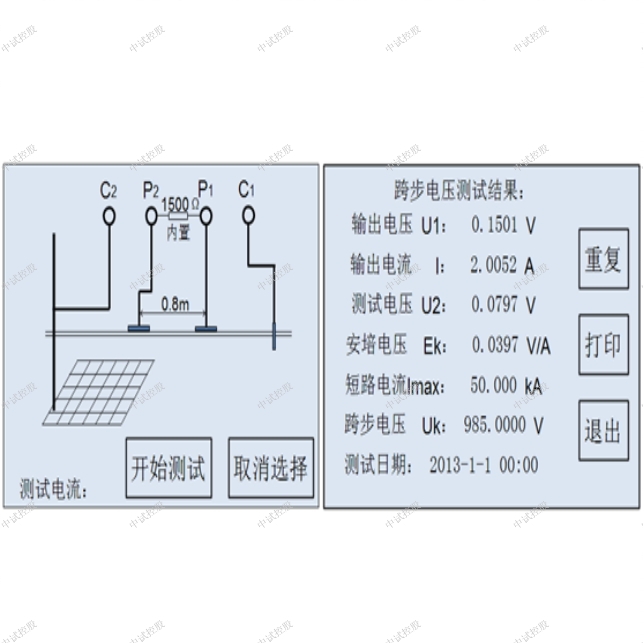

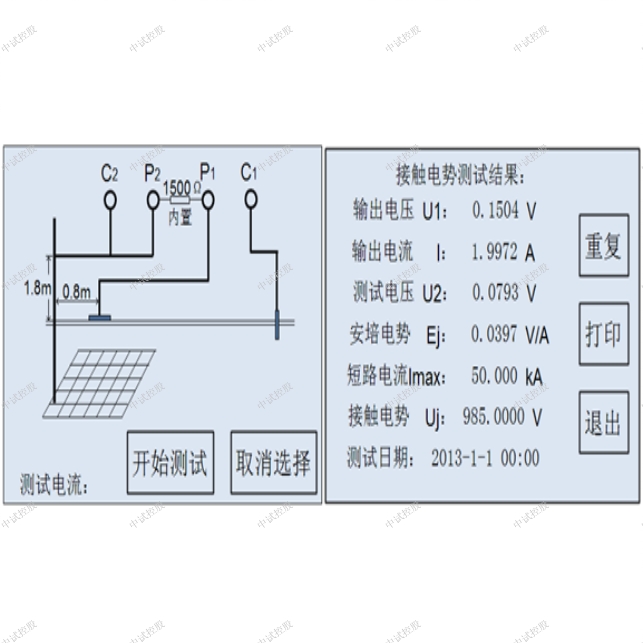

ZSDW-5A大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

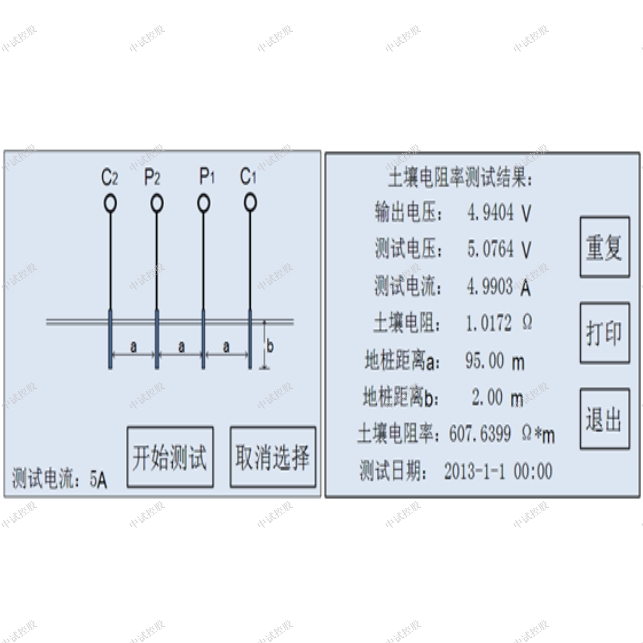

 适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量,可以采用单极法或者四极法来测量土壤电阻率等运用和需要,推荐一款不错的电力检修产品:大地网接地电阻测试仪
   大地网接地电阻测试仪可以选择两种测量频率,即“变频”和 “定频”.在现场做实验时候,一定要选择“变频”来做实验,这样测量能够消除现场的电磁场干扰. “定频”方式只是在实验室里面做实验的时候才能使用. “变频”采用的是45Hz和55Hz双变频来测量. 而“定频”采用的是严格50Hz来测量.
     产品别称：
接地电阻测试仪、大地网接地电阻测试仪、大型地网接地阻抗测试仪、大型地网接地阻抗测试系统、变频大电流多功能地网接地特性测量系统、接地阻抗测试、接地阻抗测试仪、大型地网变频接地阻抗特性测试系统，接地装置特性参数测量系统，变频大电流多功能测试仪，异频接地阻抗测试仪，抗干扰异频地网接地阻抗测试仪，异频接地电阻测试仪，接地电阻异频测试仪，大地网接地电阻测试仪，超大型接地网接地阻抗测量仪

中试控股技术博士为您解答：通过近一段时间在对现场设备及临时电网的维修与维护，发现许多问题的发生及一些解决方法都是与接地有密切关系的，也让我彻底改变了从前对供电系统及用电设备接地不重视、有时候则有要不要没有关系的想法，让自己总是停留在一个业余者的角度上。通过认真地请教、查询资料等途径，来充实自己，并部分地总结如下。
接地系统浅析，通过近一段时间在对现场设备及临时电网的维修与维护，发现许多问题的发生及一些解决方法都是与接地有密切关系的，也让我彻底改变了从前对供电系统及用电设备接地不重视、有时候则有要不要没有关系的想法，让自己总是停留在一个业余者的角度上。通过认真地请教、查询资料等途径，来充实自己，并部分地总结如下。　　在电力系统中，接地是用来保护人身及电力、电子设备安全的重要措施。通常我们将接地分为工作接地、系统接地、防雷接地、保护接地，用他们来保护不同的对象，这几种接地形式从目的上来说是没有什么区别的，均是通过接地接地导体将过电压产生的过电流通过接地装置导入大地，从而实现保护的目的。现代工厂在接地上都要求形成一张严密的网，而所有的被保护对象都挂在这个安全的接地网上，但不同的接地都需要从接地装置处的等电位点连接
    中试控股技术博士为您解答：对于防雷接地，主要是通过将雷电产生的雷击电流通过接地网这一有效途径引入大地，从而对建筑物起到保护作用。一般有两种避雷方式供选择，其一是避雷针接地，其二是采用法拉第笼方式接地。它们是两种不同的防雷模式，它们在防雷原理上有显著的区别。避雷针的原理是空中拦截闪电、使雷电通过自身放电，从而保护建筑物免受雷击，避雷针的保护范围是从地面算起的以避雷针高度为滚球半径的弧线下的面积，对于法拉第笼，它认为避雷针的范围很小，而且在避雷针保护的空间内仍有电磁感应作用，而且避雷针附近是强的电磁感应区，有很大的电位梯度，在它周围有陡的跨步电压存在，在这一范围内的人们有生命危险，鉴于种种观点，现在的防雷接地系统中法拉第笼占有重要地位。实验证明，一个封闭的金属壳体是全屏蔽的，在雷电流通过时，是沿着壳体的外表面流入大地，而在壳体的内部没有感应电动势及磁通，即雷电流没有对内部的设备产生干扰效应。而法拉第笼下部的环状接地环、等电位均压网也避免了人在此等电位环境中被雷击的危险。
    采用保护接地是当前低压电力网中的一种行之有效的安全保护措施。通常有两种做法，即接地保护和接零保护。将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接是电气工作的一个重点，也就是我们通常说的接地。
