大型地网接地测试仪
时间：2023-02-24
中试控股技术研究院鲁工为您讲解：大型地网接地测试仪

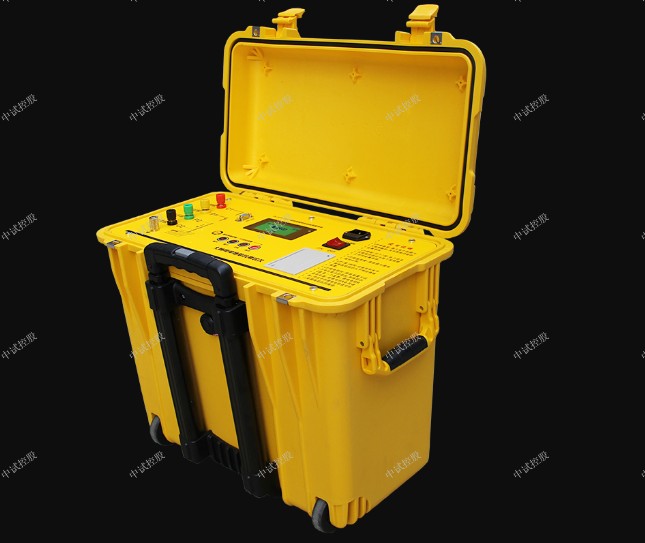

ZSDW-5A异频大地网接地电阻测试仪
参考标准：DL/T 475-2017
ZSDW-5A异频大地网接地电阻测试仪用来做什么试验的：用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量
跨步电压的测量接线图如图所示。可按下述步骤进行测试。
在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。再用导线将仪器的E 端子接至设备的接地引下线。
仪器的P1、P2端子分别接至模拟人脚的电极Pc、Pd,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。两电极中心距离为1 米。
仪器P1与P2端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。
最后根据下式计算出跨步电压Uk
Uk=Z* Is
式中Is 为被测接地装置内系统单相接地故障电流。上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为跨步电位差。
不同厂家生产的大地网接地电阻测试仪试验方法会有一定的偏差，但是基本的接线和试验原理都是相似的，电力工作者在使用之前需要先熟读产品使用说明，严格按照说明书来进行试验。
中试控股技术博士为您解答：主要概述
大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。
本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

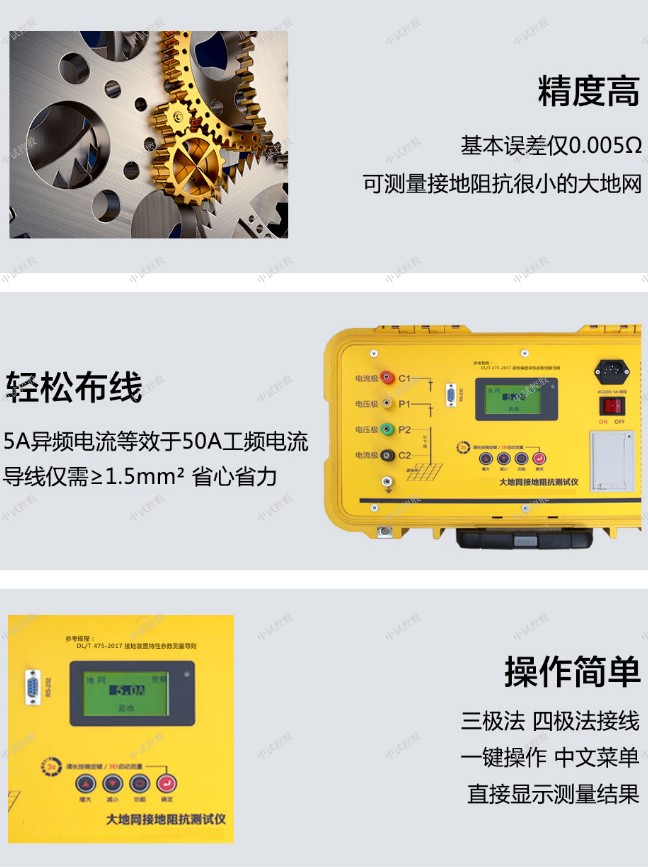

性能特点：
1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。
4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。全中文菜单式操作，直接显示出测量结果。
中试控股技术博士为您解答：大型地网接地阻抗测试仪是主要用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统随着电力企业的发展，对于电力检测设备的需求也日益增加，那么，大地网接地电阻测试仪遇到故障时应如何有效解决这个问题呢？
?
故障处理：
1、测试时屏幕显示“请关机重启”、“188”、“218”等，应立即关掉电源，按图13接线测量仪器自带的参考电阻，将电流设为1A。如果测量结果为2Ω左右证明仪器无任何问题，如果仍显示“请关机重启”，则证明仪器有问题，必须返厂维修！
2、如仪器无任何问题，检查电压线和电流线是否导通，电压线、电流线和地桩是否接触良好。
3、检查地桩是否与大地接触良好，是否将地桩全部打入大地。
4、请在电压桩和电流桩旁倒水，最好倒盐水。
5、如果是沙地，最好更换1m地桩。
目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
功能特点说明：
1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。
4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
中试控股技术博士为您解答：目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
1、本仪器采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
2、本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。
3、本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量
此外，本仪器还具备如下性能特点
1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。
4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。全中文菜单式操作，直接显示出测量结果。

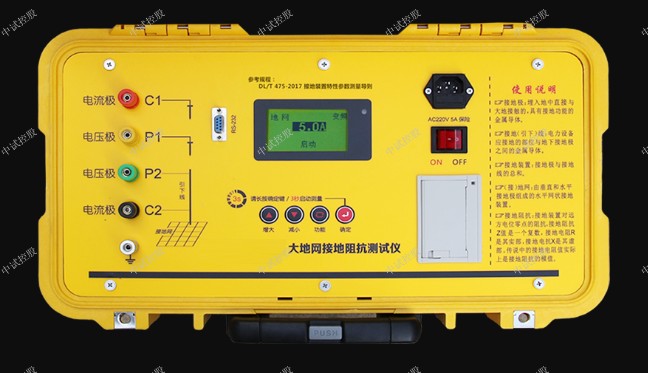

ZSDW-5A异频大地网接地电阻测试仪
参考标准：DL/T 475-2017
ZSDW-5A异频大地网接地电阻测试仪用来做什么试验的：用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量
中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商
ZSDW-5A异频大地网接地电阻测试仪
自动抗干扰大地网接地电阻测量仪可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
配合选频电压表，测量接触电压、跨步电压、电压梯度等特性参数。
产品别称
自动抗干扰地网接地电阻测量仪，智能抗干扰地网接地电阻测量仪，变频地网接地电阻测量仪
产品特征
1、测量的工频等效性好。测试电流波形为正弦波，45/50/55/60/65Hz单频 45/55Hz、55/65Hz、47.5/52.5Hz自动双变频。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。
4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
产品概述：
变频大电流多功能接地阻抗测量系统由：变频接地阻抗测量仪，隔离变压器，和导通测量仪及其他附件组成。主要功能：精确测量接地阻抗、接地电阻，接地电抗，导通电阻和土壤电阻率。 该系统采用当前最先进的数字滤波选频测量技术，具有超强的抗干扰能力，彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；输出纯正弦波大功率信号做为测试电源，输出功率达10KW，双点或多频点采集数据，特别适用于地网接地阻抗的测量。该系统测量数据精确稳定，抗干扰能力强，数据可重复性好,处于国内领先水平。
技术特点：
☆采用电子对抗数字滤波技术，抗干扰能力极强。(关键性能)
选频特性尖锐，通频带±0.5Hz。实测 200V的干扰在±1Hz下测量引起的误差低于 0.1mV,干扰抑制能力达到百万分之一以上,远胜于部分进口仪器百分之几的抗干扰能力,保证了测量精度，测量数据可重复。
☆可多点精确选频测试
由于采用了具有超强抗干扰能力的数字滤波技术，设备可采用与工频很接近的多点频率进行测量，如（47,49,51,53Hz等）。如采用与工频偏差较远的双点变频（如 40，60Hz，30Hz，120Hz等）,其测试结果与工频测试结果的等效性有待研究。
☆系统输出功率 10KW，电压 0-1000V，电流 0-20A，对于测量各种大小地网可保证现场能产生足够的测试电流。
我们知道，回路电流等于电压除以电阻。为了保证产生足够的电流，设备必须能提供足够高的电压和功率。如设备额定输出为5A，100V，总功率 500W，在大多现场测量时是远远达不到5A电流值的，有时甚至只能产生数百毫安电流。对于大型地网强干扰的环境下，这样小的测试电流根本无法保证测量的准确性。本设备输出电压高（1000V），功率大（10KW），可保证现场产生足够的电流，保证测量结果的准确性和可重复性。
☆功能多，可测量接地阻抗，接地电阻，电抗，土壤电阻率。
☆系统自动转换量程。采用高级增益编程放大技术，保证了在高低量程范围的测量精度，无需手动换挡，简单方便。
☆各量程可分别进行校准，保证了精度。
☆高稳定度的变频源，纯正弦波输出，保证了测试结果的等效性，并有过压、过流和过热等保护功能。 ☆大屏幕显示测试数据，傻瓜式操作。
☆可保存 2000组以上数据，与计算机联机上传数据，方便分析处理
系统参数：
电源电压：AC220V或 380V，50Hz
输出功率：标配 10KW（5KW～20KW可选）
输出电压：标配 0～400～800V（0～1000V可选）
测试输出电流：标配 0～25A（0～60A可选）
频率调节范围：45～65Hz多频点可选
抗干扰能力：通频带±0.3Hz，衰减>80dB/Hz；
测量范围：0.001～1000Ω
分辩率：1mΩ
测量精度：1.0级
使用环境温度：-20℃～+50℃
变频抗干扰接地阻抗测量仪
变频大电流多功能接地阻抗测量系统由：变频接地阻抗测量仪，隔离变压器，和导通测量仪及其他附件组成。主要功能：精确测量接地阻抗、接地电阻，接地电抗，导通电阻和土壤电阻率。 该系统采用当前最先进的数字滤波选频测量技术，具有超强的抗干扰能力，彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；输出纯正弦波大功率信号做为测试电源，输出功率达10KW，双点或多频点采集数据，特别适用于地网接地阻抗的测量。该系统测量数据精确稳定，抗干扰能力强，数据可重复性好,处于国内领先水平。
技术特点：
☆采用电子对抗数字滤波技术，抗干扰能力极强。(关键性能)
选频特性尖锐，通频带±0.5Hz。实测 200V的干扰在±1Hz下测量引起的误差低于 0.1mV,干扰抑制能力达到百万分之一以上,远胜于部分进口仪器百分之几的抗干扰能力,保证了测量精度，测量数据可重复。
☆可多点精确选频测试
由于采用了具有超强抗干扰能力的数字滤波技术，设备可采用与工频很接近的多点频率进行测量，如（47,49,51,53Hz等）。如采用与工频偏差较远的双点变频（如 40，60Hz，30Hz，120Hz等）,其测试结果与工频测试结果的等效性有待研究。
☆系统输出功率 10KW，电压 0-1000V，电流 0-20A，对于测量各种大小地网可保证现场能产生足够的测试电流。
我们知道，回路电流等于电压除以电阻。为了保证产生足够的电流，设备必须能提供足够高的电压和功率。如设备额定输出为5A，100V，总功率 500W，在大多现场测量时是远远达不到5A电流值的，有时甚至只能产生数百毫安电流。对于大型地网强干扰的环境下，这样小的测试电流根本无法保证测量的准确性。本设备输出电压高（1000V），功率大（10KW），可保证现场产生足够的电流，保证测量结果的准确性和可重复性。
☆功能多，可测量接地阻抗，接地电阻，电抗，土壤电阻率。
☆系统自动转换量程。采用高级增益编程放大技术，保证了在高低量程范围的测量精度，无需手动换挡，简单方便。
☆各量程可分别进行校准，保证了精度。
☆高稳定度的变频源，纯正弦波输出，保证了测试结果的等效性，并有过压、过流和过热等保护功能。 ☆大屏幕显示测试数据，傻瓜式操作。
☆可保存 2000组以上数据，与计算机联机上传数据，方便分析处理
系统参数：
电源电压：AC220V或 380V，50Hz
输出功率：标配 10KW（5KW～20KW可选）
输出电压：标配 0～400～800V（0～1000V可选）
测试输出电流：标配 0～25A（0～60A可选）
频率调节范围：45～65Hz多频点可选
抗干扰能力：通频带±0.3Hz，衰减>80dB/Hz；
测量范围：0.001～1000Ω
分辩率：1mΩ
测量精度：1.0级
使用环境温度：-20℃～+50℃
变频抗干扰接地阻抗测量仪
ZSDW-5A异频大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
ZSDW-5A异频大地网接地电阻测试仪
中试控股技术博士为您解答：大地网接地电阻测试仪如何进行跨步电压、跨步电位差测试呢？跨步电压、跨步电位的测试是大地网接地电阻测试仪经常需要进行的测试项目！跨步电压的测量接线图如图所示。可按下述步骤进行测试。
在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。再用导线将仪器的E 端子接至设备的接地引下线。
仪器的P1、P2端子分别接至模拟人脚的电极Pc、Pd,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。两电极中心距离为1 米。
仪器P1与P2端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。
最后根据下式计算出跨步电压Uk
Uk=Z* Is
式中Is 为被测接地装置内系统单相接地故障电流。上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为跨步电位差。
不同厂家生产的大地网接地电阻测试仪试验方法会有一定的偏差，但是基本的接线和试验原理都是相似的，电力工作者在使用之前需要先熟读产品使用说明，严格按照说明书来进行试验。
