超大型接地网接地阻抗测试仪
时间：2023-02-24
中试控股技术研究院鲁工为您讲解：超大型接地网接地阻抗测试仪

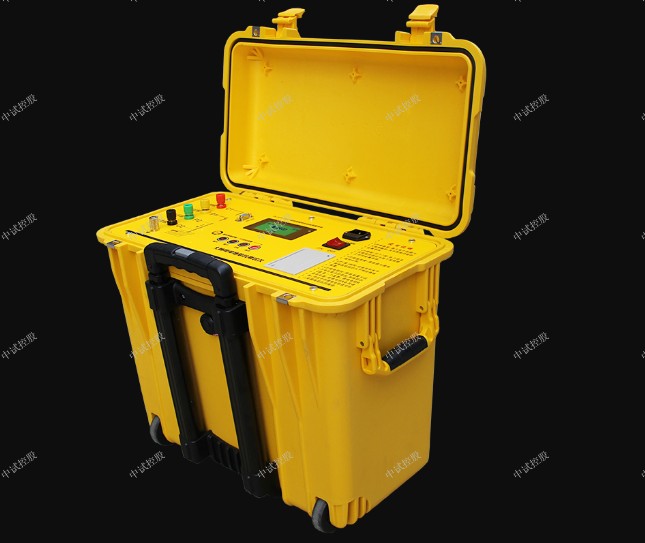

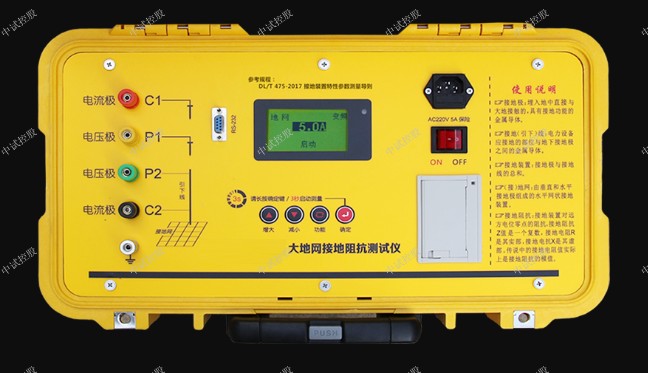

ZSDW-5A异频大地网接地电阻测试仪
参考标准：DL/T 475-2017
ZSDW-5A异频大地网接地电阻测试仪用来做什么试验的：用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量
5） 检查连线无误后，给仪器接上AC220V/50HZ电源，对仪器进行通电。
6） 按测量键，开始测量
7） 仪器显示测试结束后，记录测试数据。
关掉仪器电源后，拆除连线，测试过程结束。
4．仪器操作说明：
打开电源开关，计算机进行自检，液晶屏显示中文主菜单如图3所示。
按 键可移动光标至各菜单项，并循环指示。被选中项反白字体显示。选择键的流程见图4所示。
在光标当前所示项目，按▼ ▲键键可进行该项菜单的变更，并循环指示，流程见图5所示。
将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。
大地网接地电阻仪器测试的操作过程及功能说明
大地网接地电阻仪器测试的操作过程及功能说明
大地网接地电阻仪器测试的操作过程及功能说明
4．测试：打开高压允许开关，当光标在测试项目上时，按确认键大约5秒钟开始测试。测试过程中显示的画面如图6（地网，变频）所示，当下面的进程到100%时候测试完毕，然后显示测量结果见图7所示，此时光标指示打印机图标，按确认键打印报告。测量结果的意义如下：
Zx： 测量的地网阻抗值 Rx: 测量的地网电阻值
V： 施加电压值（电流桩上面的电压）
I： 试品流过的电流
F1,F2 : 试验频率
打印结束后，关闭电源开关，测试完毕。
5. 测试过程中屏幕上出现的检查电源，检查电流桩，检查电压桩，检查地网等都表示仪器自动检查，一般情况大约15秒钟左右，请耐心等候，不必着急。
注意事项
1、为使测试顺利进行，测试前请先用万用表检查测试导线与地桩的接触点是否完好，并测量已放好的线是否有断路现象。
2、四极法测量时仪器会自动消除接线误差。
在测量接地设备时，由于各种干扰，例如不平衡的零序电流和射频，测试结果的误差较大。尤其是大地网接地电阻阻抗通常很小（通常小于0.5Ω）。干扰引起的相对误差较大。为了减少现场干扰的影响，目前主要使用两种方法，一种是增加测试电流，另一种是使用不同频率的方法。中试控股第一种方法是增加测试。电流用于增加信号电压和信号电流，从而提高信噪比并减少测量误差。由于使用了较大的测试电流，此方法非常麻烦。
介绍了一种测量大地网接地电阻的方法。在测试电流频率和系统电源频率的条件下，该方法可以获得稳定可靠的测量结果。分析了外部干扰的来源和特征，并结合了模拟测试和现场。对测量结果进行研究，讨论了测试电流频率以及测量导线布置对测试结果的Z，R和X的影响。
大地网接地电阻测试仪采用工频电流法和异频电流法测量，中试控股前者是传统方法，工频测试电流，测试电源容量，电流线截面积大，设备笨重，过去十年中应用的跨频测量测试电流频率范围约为40-250Hz。由于测试频率更接近于电源频率，因此测量仪器在硬件和软件上的技术难度更大，因此大多数异频测试仪器的测试频率都远离50Hz，异频测试结果和工频测试。结果的等效性值得关注。首先，开发了一种独特的硬件和软件抗干扰方法，
操作步骤和方法
1.仪器通过测量接地设备的电位上升与流入接地设备的电流的比值来测量接地阻抗。
2.异频恒流电源可以输出频率为45Hz或55Hz的正弦波测试电流，输出频率由微计算机系统控制，输出被隔离，并通过仪表板上的E和C端子输出。电压放大器很高。输入阻抗放大器放大P1和P2两端的电压，并将其发送到滤波器。电流放大器放大从电流互感器获得的电流信号，并将其发送到滤波器，滤波器用于滤除干扰信号，仅允许45Hz，而A / D转换器使用55Hz信号将电压和电流信号转换为数字信号，以供微机系统分析。
3.用户开始测量接地阻抗后，仪器首先打开异频电源，以使输出频率为45Hz。中试控股电流稳定后，微计算机系统通过A / D转换器获得电压和电流波形数据，并进行数字滤波以计算电压V45和电流I45及其相位差，进一步计算阻抗Z45，电阻分量R45和电抗分量X45。然后，开关频率间电源的输出频率为55Hz，经过相同的步骤，可以计算出阻抗Z55和电阻分量。R55和电抗分量X55。以Z45和Z55的平均值作为工频接地阻抗Z50，最后，关闭异频电源并通过LCD屏幕显示测量结果，因此，在测量阻抗时，仪器会测量两个电压输入端子P1和P2。电源的电压与输出电流之比。
地网腐蚀是严重威胁地网安全运行的原因之一。地网腐蚀的主要部位有以下几处：
（1）主地网的腐蚀。这是材质埋在地下0.5~0.8m土层中的一种腐蚀。它具有一般土壤腐蚀的特点。表2-138列出了某些厂、所主地网腐蚀状况。
注 开挖检查时间为1986年9月至1987年5月。
（2）引下线的腐蚀。这是材质介于大气和土壤两种介质的一种腐蚀。由于大气介质和土壤介质电化学腐蚀机理的差别和土壤表层结构组成的不均一性，使得引下线材质的腐蚀比主地网更加严重，而且构件数量多，施工任务重，因此接地引下线的腐蚀就成为接地工程中值得重视的大问题。为便于比较，表2-139和表2-140分别列出了268处主地网干线和63处接地引下线均采用扁钢的腐蚀率统计结果。
比较表2-139和表2-140可以明显看出，接地引下线的腐蚀率比主接地网高。例如，腐蚀范围为0.1~0.19mm时，主接地网干线腐蚀率为16.57%，而接地引下线高达71.43%。
（3）电缆沟中接地带的腐蚀。这是一种湿式大气条件下的腐蚀。由于电缆沟中经常积水，而水又不易蒸发，致使比在一般大气条件下产生更严重的腐蚀。有的变电所大气受污染，其腐蚀速度就更快。表2-141列出了某些变电所电缆沟接地体的腐蚀情况。
某局根据实测的331处腐蚀数据及腐蚀率的统计分布状况，从既保证地网安全运行又节约投资等方面综合考虑，推荐变电所接地网不同部位的年腐蚀深度取值如表2-142所示。可供环境相近地区设计时参考。
地网接地电阻的计算公式为
R=K（ρ/2Πr）

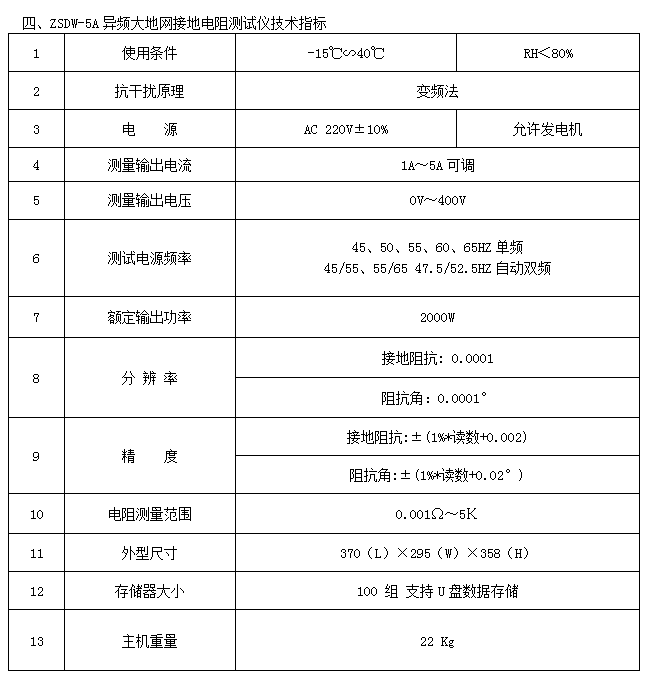

ZSDW-5A异频大地网接地电阻测试仪
参考标准：DL/T 475-2017
ZSDW-5A异频大地网接地电阻测试仪用来做什么试验的：用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量
中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商
ZSDW-5A异频大地网接地电阻测试仪
自动抗干扰大地网接地电阻测量仪可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
配合选频电压表，测量接触电压、跨步电压、电压梯度等特性参数。
产品别称
自动抗干扰地网接地电阻测量仪，智能抗干扰地网接地电阻测量仪，变频地网接地电阻测量仪
产品特征

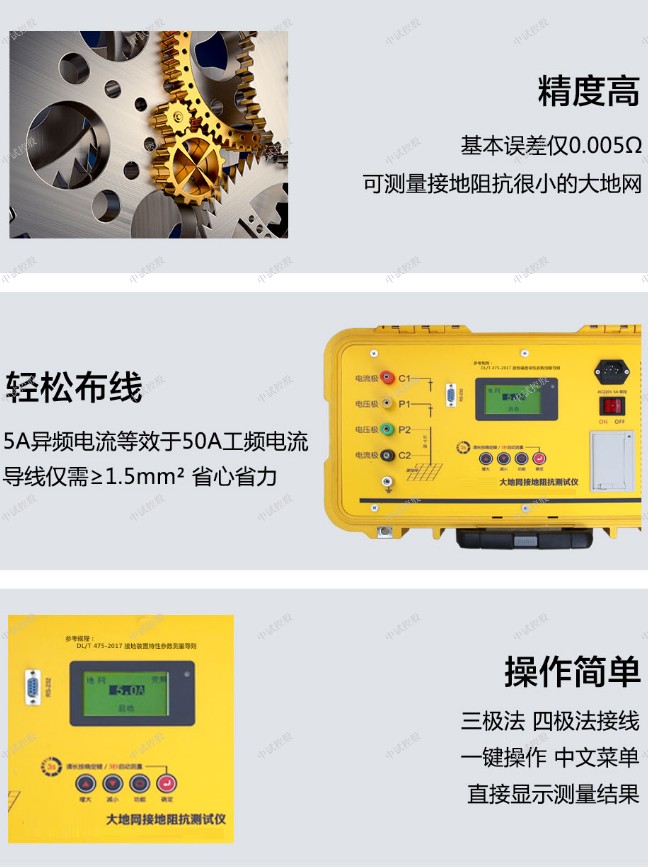

1、测量的工频等效性好。测试电流波形为正弦波，45/50/55/60/65Hz单频 45/55Hz、55/65Hz、47.5/52.5Hz自动双变频。

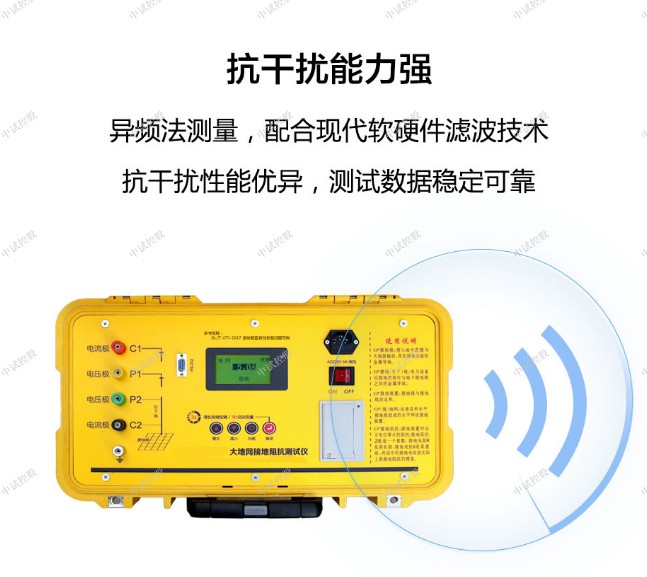

2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。
4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
产品概述：
变频大电流多功能接地阻抗测量系统由：变频接地阻抗测量仪，隔离变压器，和导通测量仪及其他附件组成。主要功能：精确测量接地阻抗、接地电阻，接地电抗，导通电阻和土壤电阻率。 该系统采用当前最先进的数字滤波选频测量技术，具有超强的抗干扰能力，彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；输出纯正弦波大功率信号做为测试电源，输出功率达10KW，双点或多频点采集数据，特别适用于地网接地阻抗的测量。该系统测量数据精确稳定，抗干扰能力强，数据可重复性好,处于国内领先水平。
技术特点：
☆采用电子对抗数字滤波技术，抗干扰能力极强。(关键性能)
选频特性尖锐，通频带±0.5Hz。实测 200V的干扰在±1Hz下测量引起的误差低于 0.1mV,干扰抑制能力达到百万分之一以上,远胜于部分进口仪器百分之几的抗干扰能力,保证了测量精度，测量数据可重复。
☆可多点精确选频测试
由于采用了具有超强抗干扰能力的数字滤波技术，设备可采用与工频很接近的多点频率进行测量，如（47,49,51,53Hz等）。如采用与工频偏差较远的双点变频（如 40，60Hz，30Hz，120Hz等）,其测试结果与工频测试结果的等效性有待研究。
☆系统输出功率 10KW，电压 0-1000V，电流 0-20A，对于测量各种大小地网可保证现场能产生足够的测试电流。
我们知道，回路电流等于电压除以电阻。为了保证产生足够的电流，设备必须能提供足够高的电压和功率。如设备额定输出为5A，100V，总功率 500W，在大多现场测量时是远远达不到5A电流值的，有时甚至只能产生数百毫安电流。对于大型地网强干扰的环境下，这样小的测试电流根本无法保证测量的准确性。本设备输出电压高（1000V），功率大（10KW），可保证现场产生足够的电流，保证测量结果的准确性和可重复性。
☆功能多，可测量接地阻抗，接地电阻，电抗，土壤电阻率。
☆系统自动转换量程。采用高级增益编程放大技术，保证了在高低量程范围的测量精度，无需手动换挡，简单方便。
☆各量程可分别进行校准，保证了精度。
☆高稳定度的变频源，纯正弦波输出，保证了测试结果的等效性，并有过压、过流和过热等保护功能。 ☆大屏幕显示测试数据，傻瓜式操作。
☆可保存 2000组以上数据，与计算机联机上传数据，方便分析处理
系统参数：
电源电压：AC220V或 380V，50Hz
输出功率：标配 10KW（5KW～20KW可选）
输出电压：标配 0～400～800V（0～1000V可选）
测试输出电流：标配 0～25A（0～60A可选）
频率调节范围：45～65Hz多频点可选
抗干扰能力：通频带±0.3Hz，衰减>80dB/Hz；
测量范围：0.001～1000Ω
分辩率：1mΩ
测量精度：1.0级
使用环境温度：-20℃～+50℃
变频抗干扰接地阻抗测量仪
变频大电流多功能接地阻抗测量系统由：变频接地阻抗测量仪，隔离变压器，和导通测量仪及其他附件组成。主要功能：精确测量接地阻抗、接地电阻，接地电抗，导通电阻和土壤电阻率。 该系统采用当前最先进的数字滤波选频测量技术，具有超强的抗干扰能力，彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；输出纯正弦波大功率信号做为测试电源，输出功率达10KW，双点或多频点采集数据，特别适用于地网接地阻抗的测量。该系统测量数据精确稳定，抗干扰能力强，数据可重复性好,处于国内领先水平。
技术特点：
☆采用电子对抗数字滤波技术，抗干扰能力极强。(关键性能)
选频特性尖锐，通频带±0.5Hz。实测 200V的干扰在±1Hz下测量引起的误差低于 0.1mV,干扰抑制能力达到百万分之一以上,远胜于部分进口仪器百分之几的抗干扰能力,保证了测量精度，测量数据可重复。
☆可多点精确选频测试
由于采用了具有超强抗干扰能力的数字滤波技术，设备可采用与工频很接近的多点频率进行测量，如（47,49,51,53Hz等）。如采用与工频偏差较远的双点变频（如 40，60Hz，30Hz，120Hz等）,其测试结果与工频测试结果的等效性有待研究。
☆系统输出功率 10KW，电压 0-1000V，电流 0-20A，对于测量各种大小地网可保证现场能产生足够的测试电流。
我们知道，回路电流等于电压除以电阻。为了保证产生足够的电流，设备必须能提供足够高的电压和功率。如设备额定输出为5A，100V，总功率 500W，在大多现场测量时是远远达不到5A电流值的，有时甚至只能产生数百毫安电流。对于大型地网强干扰的环境下，这样小的测试电流根本无法保证测量的准确性。本设备输出电压高（1000V），功率大（10KW），可保证现场产生足够的电流，保证测量结果的准确性和可重复性。
☆功能多，可测量接地阻抗，接地电阻，电抗，土壤电阻率。
☆系统自动转换量程。采用高级增益编程放大技术，保证了在高低量程范围的测量精度，无需手动换挡，简单方便。
☆各量程可分别进行校准，保证了精度。
☆高稳定度的变频源，纯正弦波输出，保证了测试结果的等效性，并有过压、过流和过热等保护功能。 ☆大屏幕显示测试数据，傻瓜式操作。
☆可保存 2000组以上数据，与计算机联机上传数据，方便分析处理
系统参数：
电源电压：AC220V或 380V，50Hz
输出功率：标配 10KW（5KW～20KW可选）
输出电压：标配 0～400～800V（0～1000V可选）
测试输出电流：标配 0～25A（0～60A可选）
频率调节范围：45～65Hz多频点可选
抗干扰能力：通频带±0.3Hz，衰减>80dB/Hz；
测量范围：0.001～1000Ω
分辩率：1mΩ
测量精度：1.0级
使用环境温度：-20℃～+50℃
变频抗干扰接地阻抗测量仪
ZSDW-5A异频大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
ZSDW-5A异频大地网接地电阻测试仪
将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。5） 检查连线无误后，给仪器接上AC220V/50HZ电源，对仪器进行通电。
6） 按测量键，开始测量
7） 仪器显示测试结束后，记录测试数据。
关掉仪器电源后，拆除连线，测试过程结束。
4．仪器操作说明：
打开电源开关，计算机进行自检，液晶屏显示中文主菜单如图3所示。
按 键可移动光标至各菜单项，并循环指示。被选中项反白字体显示。选择键的流程见图4所示。
在光标当前所示项目，按▼ ▲键键可进行该项菜单的变更，并循环指示，流程见图5所示。
将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。
大地网接地电阻仪器测试的操作过程及功能说明
大地网接地电阻仪器测试的操作过程及功能说明
大地网接地电阻仪器测试的操作过程及功能说明
4．测试：打开高压允许开关，当光标在测试项目上时，按确认键大约5秒钟开始测试。测试过程中显示的画面如图6（地网，变频）所示，当下面的进程到100%时候测试完毕，然后显示测量结果见图7所示，此时光标指示打印机图标，按确认键打印报告。测量结果的意义如下：
Zx： 测量的地网阻抗值 Rx: 测量的地网电阻值
V： 施加电压值（电流桩上面的电压）
I： 试品流过的电流
F1,F2 : 试验频率
打印结束后，关闭电源开关，测试完毕。
5. 测试过程中屏幕上出现的检查电源，检查电流桩，检查电压桩，检查地网等都表示仪器自动检查，一般情况大约15秒钟左右，请耐心等候，不必着急。
注意事项
1、为使测试顺利进行，测试前请先用万用表检查测试导线与地桩的接触点是否完好，并测量已放好的线是否有断路现象。
2、四极法测量时仪器会自动消除接线误差。
在测量接地设备时，由于各种干扰，例如不平衡的零序电流和射频，测试结果的误差较大。尤其是大地网接地电阻阻抗通常很小（通常小于0.5Ω）。干扰引起的相对误差较大。为了减少现场干扰的影响，目前主要使用两种方法，一种是增加测试电流，另一种是使用不同频率的方法。中试控股第一种方法是增加测试。电流用于增加信号电压和信号电流，从而提高信噪比并减少测量误差。由于使用了较大的测试电流，此方法非常麻烦。
介绍了一种测量大地网接地电阻的方法。在测试电流频率和系统电源频率的条件下，该方法可以获得稳定可靠的测量结果。分析了外部干扰的来源和特征，并结合了模拟测试和现场。对测量结果进行研究，讨论了测试电流频率以及测量导线布置对测试结果的Z，R和X的影响。
大地网接地电阻测试仪采用工频电流法和异频电流法测量，中试控股前者是传统方法，工频测试电流，测试电源容量，电流线截面积大，设备笨重，过去十年中应用的跨频测量测试电流频率范围约为40-250Hz。由于测试频率更接近于电源频率，因此测量仪器在硬件和软件上的技术难度更大，因此大多数异频测试仪器的测试频率都远离50Hz，异频测试结果和工频测试。结果的等效性值得关注。首先，开发了一种独特的硬件和软件抗干扰方法，
操作步骤和方法
1.仪器通过测量接地设备的电位上升与流入接地设备的电流的比值来测量接地阻抗。
2.异频恒流电源可以输出频率为45Hz或55Hz的正弦波测试电流，输出频率由微计算机系统控制，输出被隔离，并通过仪表板上的E和C端子输出。电压放大器很高。输入阻抗放大器放大P1和P2两端的电压，并将其发送到滤波器。电流放大器放大从电流互感器获得的电流信号，并将其发送到滤波器，滤波器用于滤除干扰信号，仅允许45Hz，而A / D转换器使用55Hz信号将电压和电流信号转换为数字信号，以供微机系统分析。
3.用户开始测量接地阻抗后，仪器首先打开异频电源，以使输出频率为45Hz。中试控股电流稳定后，微计算机系统通过A / D转换器获得电压和电流波形数据，并进行数字滤波以计算电压V45和电流I45及其相位差，进一步计算阻抗Z45，电阻分量R45和电抗分量X45。然后，开关频率间电源的输出频率为55Hz，经过相同的步骤，可以计算出阻抗Z55和电阻分量。R55和电抗分量X55。以Z45和Z55的平均值作为工频接地阻抗Z50，最后，关闭异频电源并通过LCD屏幕显示测量结果，因此，在测量阻抗时，仪器会测量两个电压输入端子P1和P2。电源的电压与输出电流之比。
地网腐蚀是严重威胁地网安全运行的原因之一。地网腐蚀的主要部位有以下几处：
（1）主地网的腐蚀。这是材质埋在地下0.5~0.8m土层中的一种腐蚀。它具有一般土壤腐蚀的特点。表2-138列出了某些厂、所主地网腐蚀状况。
注 开挖检查时间为1986年9月至1987年5月。
（2）引下线的腐蚀。这是材质介于大气和土壤两种介质的一种腐蚀。由于大气介质和土壤介质电化学腐蚀机理的差别和土壤表层结构组成的不均一性，使得引下线材质的腐蚀比主地网更加严重，而且构件数量多，施工任务重，因此接地引下线的腐蚀就成为接地工程中值得重视的大问题。为便于比较，表2-139和表2-140分别列出了268处主地网干线和63处接地引下线均采用扁钢的腐蚀率统计结果。
比较表2-139和表2-140可以明显看出，接地引下线的腐蚀率比主接地网高。例如，腐蚀范围为0.1~0.19mm时，主接地网干线腐蚀率为16.57%，而接地引下线高达71.43%。
（3）电缆沟中接地带的腐蚀。这是一种湿式大气条件下的腐蚀。由于电缆沟中经常积水，而水又不易蒸发，致使比在一般大气条件下产生更严重的腐蚀。有的变电所大气受污染，其腐蚀速度就更快。表2-141列出了某些变电所电缆沟接地体的腐蚀情况。
某局根据实测的331处腐蚀数据及腐蚀率的统计分布状况，从既保证地网安全运行又节约投资等方面综合考虑，推荐变电所接地网不同部位的年腐蚀深度取值如表2-142所示。可供环境相近地区设计时参考。
地网接地电阻的计算公式为
R=K（ρ/2Πr）
