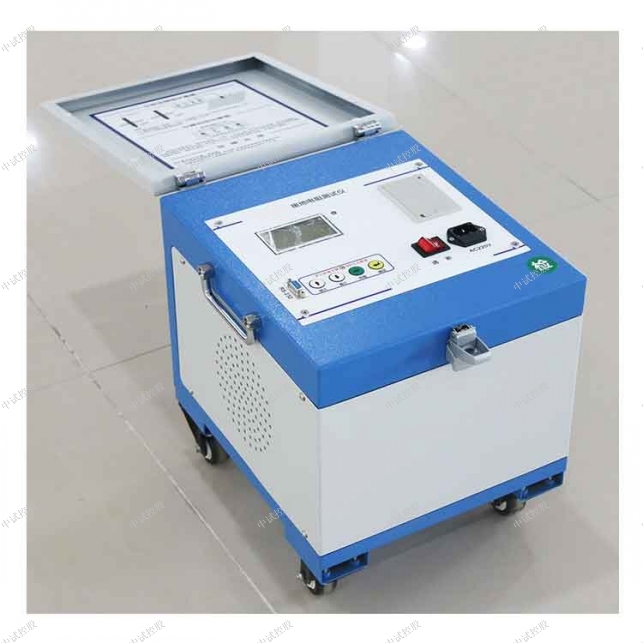

ZSDW-5A异频大地网接地电阻测试仪
参考标准：DL/T 475-2017
ZSDW-5A异频大地网接地电阻测试仪用来做什么试验的：用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

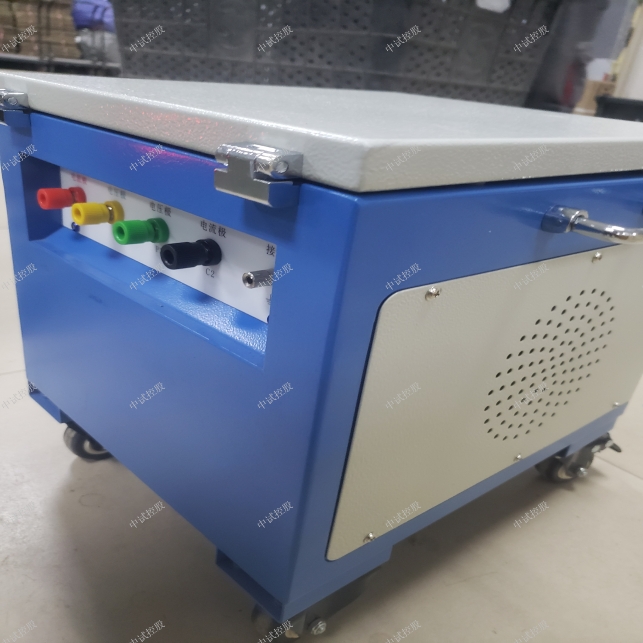

ZSDW-5A异频大地网接地电阻测试仪

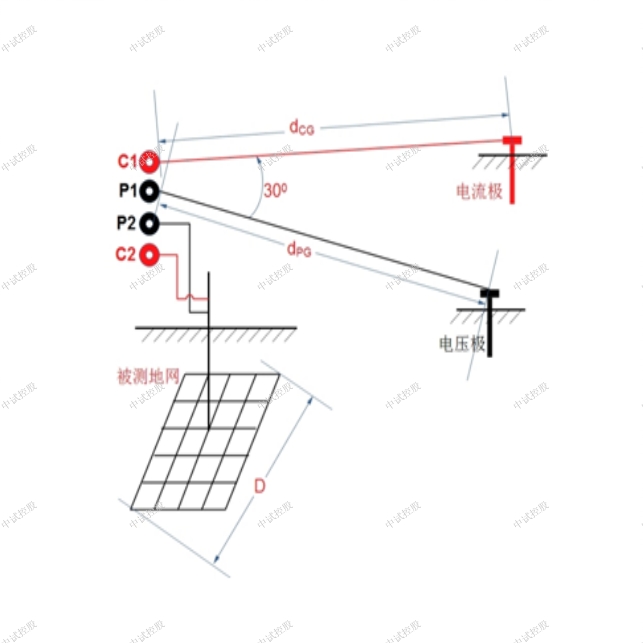

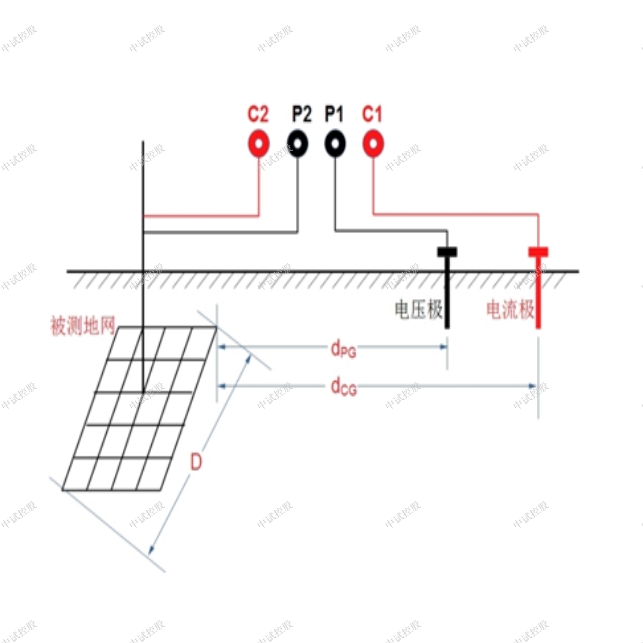

在电力系统中，大型地网的接地电阻的测试主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。 　大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
电压输出
1、大型地网变频大电流接地特性测量系统：系统输出功率大（2-20KW），电压高（0-1000V），输出电流大（0-50A）。精确测量接地阻抗，接地电抗，接地电阻，接触电压，跨步电位差，场区地表电位梯度，接触电压，接触电位差，跨步电压，转移电位，导通电阻，土壤电阻率等参数，可全面测量大型地网的各项特性参数，完全满足新版DL/T475-2006《接地装置特性参数测量导则》的要求。
2、系统输出功率大（5-20KW），输出电压（0-1000V），输出电流（0-50A）。精确测量接地阻抗，接地电阻，接触电位差，接地电抗，导通电阻，土壤电阻率等参数。
3、系统输出功率2kW，输出电压（0-200-400V）.测试输出电流（0-10A）。精确测量接地阻抗，接地电阻，接地电抗，导通电阻，土壤电阻率等参数。可满常规接地网的测量。
产品特征
一、性能特点

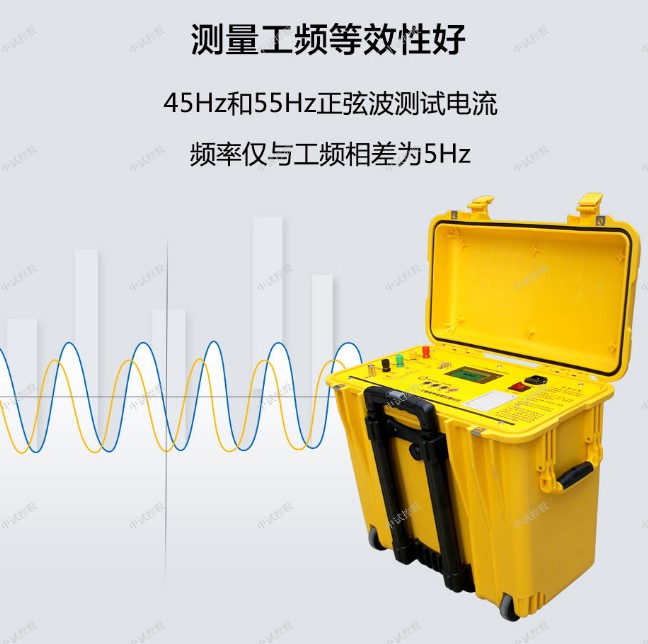

1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。
4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。

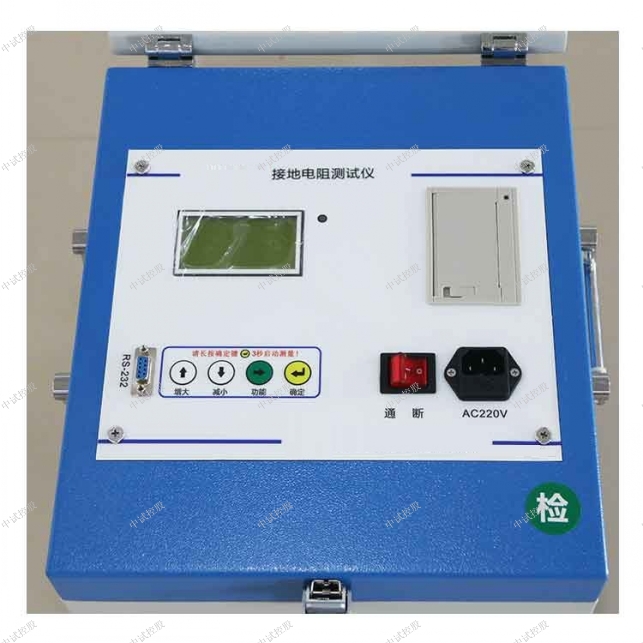

5、操作简单。全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
二、技术指标
接地阻抗技术指标
1、测量范围：0～200Ω（含电流桩阻抗）
2、分 辨 率：0.001Ω
3、测量误差：±（读数×1％+0.005Ω）
4、大输出电压：AC 400V (45Hz、55Hz，双频，正弦波)
5、大输出电流：AC 5A (负载为5Ω～80Ω输出5A，小于5Ω输出2A)
6、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档。
7、抗干扰能力：抗工频50Hz电压10V
8、测量线要求：电流线铜芯截面积≥1.5mm2
   电压线铜芯截面积≥1.0mm2
9、供电电源：AC 220V±10％，50Hz
10、长宽高（mm）：295×340×310
11、ZSDW-5A异频大地网接地电阻测试仪重量：30kg
土壤电阻率技术指标
1、测量范围：0~1000Ω ?m（欧姆 ? 米）
2、测量精度：±2%
3、分辨率：0.01Ω  m

ZSDW-5A异频大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

ZSDW-5A异频大地网接地电阻测试仪

地网腐蚀是严重威胁地网安全运行的原因之一。地网腐蚀的主要部位有以下几处：
（1）主地网的腐蚀。这是材质埋在地下0.5~0.8m土层中的一种腐蚀。它具有一般土壤腐蚀的特点。表2-138列出了某些厂、所主地网腐蚀状况。
注 开挖检查时间为1986年9月至1987年5月。
（2）引下线的腐蚀。这是材质介于大气和土壤两种介质的一种腐蚀。由于大气介质和土壤介质电化学腐蚀机理的差别和土壤表层结构组成的不均一性，使得引下线材质的腐蚀比主地网更加严重，而且构件数量多，施工任务重，因此接地引下线的腐蚀就成为接地工程中值得重视的大问题。为便于比较，表2-139和表2-140分别列出了268处主地网干线和63处接地引下线均采用扁钢的腐蚀率统计结果。
比较表2-139和表2-140可以明显看出，接地引下线的腐蚀率比主接地网高。例如，腐蚀范围为0.1~0.19mm时，主接地网干线腐蚀率为16.57%，而接地引下线高达71.43%。
（3）电缆沟中接地带的腐蚀。这是一种湿式大气条件下的腐蚀。由于电缆沟中经常积水，而水又不易蒸发，致使比在一般大气条件下产生更严重的腐蚀。有的变电所大气受污染，其腐蚀速度就更快。表2-141列出了某些变电所电缆沟接地体的腐蚀情况。
某局根据实测的331处腐蚀数据及腐蚀率的统计分布状况，从既保证地网安全运行又节约投资等方面综合考虑，推荐变电所接地网不同部位的年腐蚀深度取值如表2-142所示。可供环境相近地区设计时参考。
地网接地电阻的计算公式为
R=K（ρ/2Πr）
式中 r—内部互联的立体地网的等值半径，约等于最深孔深h加等效制裂宽度D，即r=h+D，D与接地装置所在处的地址状况有关。取值见表2-150；
K—制裂及地质系数，与地质状况及爆破制裂的效果有关，取值见表2-150；
ρ—土壤电阻率，Ω?m。
例如，某变电所土壤的电阻率为1100Ω?m、水平地网面积为120m×120m，采用深孔爆破制裂—压力灌降阻剂法时的垂直接地极深为100m，施工后测量接地电阻为0.43Ω，达到了0.5Ω设计值的要求。
除上述外，还有深孔（井）法和非单层接地等方法，应用这些方法也可有效降低地网的接地电阻。
大型地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小（zui大），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
