微波站地网接地电阻测试仪

时间：2023-02-24

中试控股技术研究院鲁工为您讲解：微波站地网接地电阻测试仪

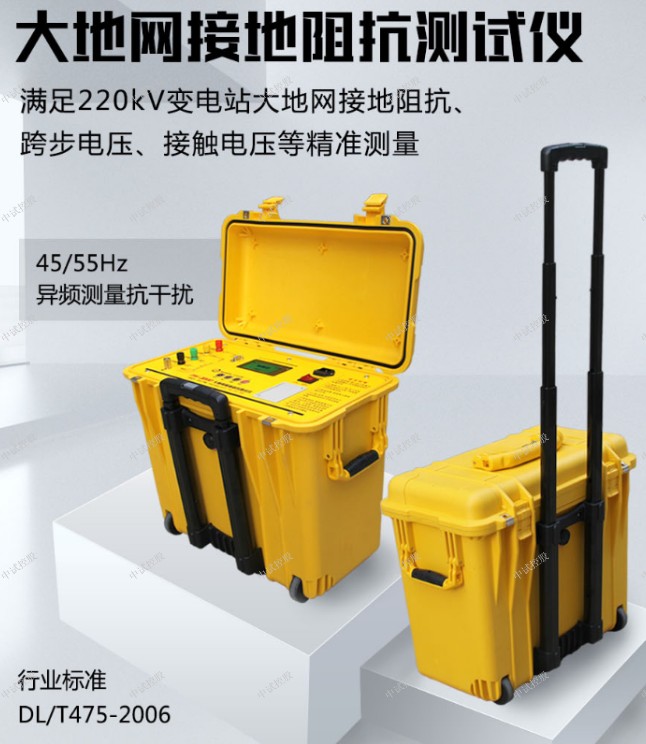

ZSDW-5A异频大地网接地电阻测试仪
参考标准：DL/T 475-2017
ZSDW-5A异频大地网接地电阻测试仪用来做什么试验的：用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

产品简介
目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
ZSDW-5A 大型地网接地电阻测试仪采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。
ZSDW-5A 大型地网接地电阻测试仪采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
产品特征
一、性能特点
1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

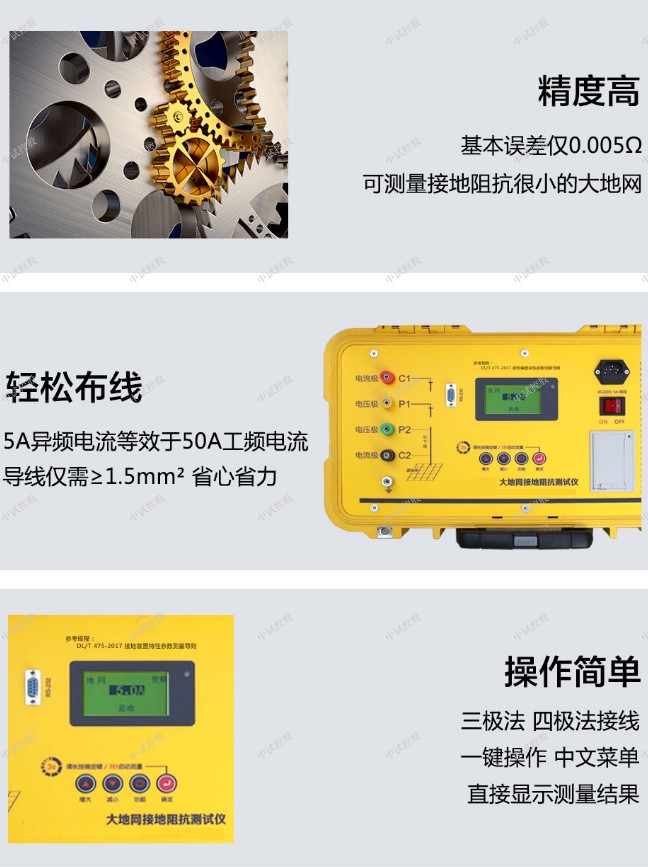

3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。

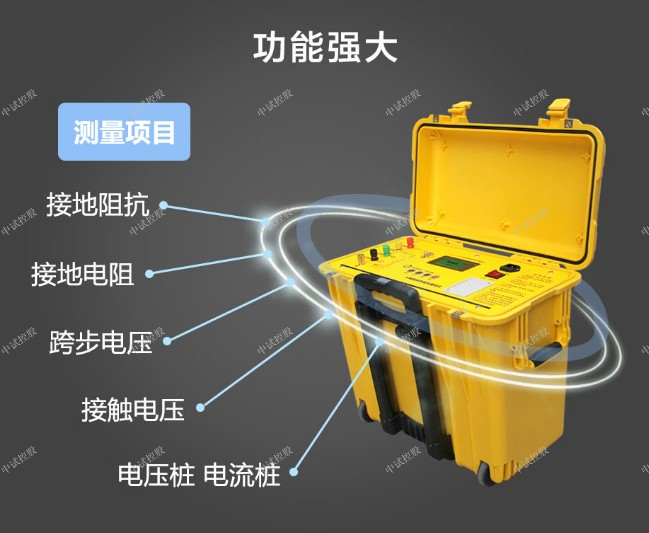

4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
二、技术指标
接地阻抗技术指标
1、测量范围：0～200Ω（含电流桩阻抗）
2、分辨率：0.001Ω
3、测量误差：±（读数×1％+0.005Ω）
4、大输出电压：AC 400V (45Hz、55Hz，双频，正弦波)
5、大输出电流：AC 5A (负载为5Ω～80Ω输出5A，小于5Ω输出2A)
6、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档。
7、抗干扰能力：抗工频50Hz电压10V
8、测量线要求：电流线铜芯截面积≥1.5mm2电压线铜芯截面积≥1.0mm2
9、供电电源：AC 220V±10％，50Hz
10、长宽高（mm）：295×340×310
11、仪器重量：30kg
土壤电阻率技术指标
1、测量范围：0~1000Ωm（欧姆?米）
2、测量精度：±2%
3、分辨率：0.01Ωm

引用标准
1、GB/T17949.1- 2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分常规测量》
2、GBT17949.1-2000《接地电阻测量导则》
3、GB50169-2006《电气装置安装工程接地装置施工及验收规范》
4、GB/T50065-2011《交流电气装置的接地设计规范》
5、GB/T50064-2014 交流电气装置的过电压保护和绝缘配合》
6、GB/50150－2016《电气装置安装工程电气设备交接试验标准》
7、DL/T887-2004 《杆塔工频接地电阻测量》
8、DL/T266-2012《接地装置冲击特性参数测试导则》
9、DL/T253-2012《直流接地极接地电阻、地电位分布、跨步电压和分流的测量方法》
10、DL/T 437-2012《高压直流接地极技术导则》
11、DL/T 1554-2016接地网土壤腐蚀性评价导则
12、DL/T 1532-2016《接地网腐蚀诊断技术导则》
13、DL/T 1680-2016《大型接地网状态评估技术导则》
14、DL/T 475-2017《接地装置特性参数测量导则》

主要用途
大型地网接地阻抗测试仪是主要用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
现状
在电力系统中，大型地网的接地电阻的测试主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。　大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

用于各种电压等级变电站地网（4Ω）、发电厂、微波站（10Ω）、避雷针（10Ω）等多种场所测试接地电阻。大型地网的接地电阻测试输出采用45hz、和55hz双重频率测试，输出电流最大5A的测试电流，不会引起测试时接地装置的电位过高，该5A大地网的接地电阻测试仪同时它还具有极强的抗干扰能力，满足在不停电的情况下可进行测量。

接地电阻测试仪是一种用于测量各种接地电阻的仪器，可用于电力，邮电，铁路等单位的日常使用，同时还可用于土壤电阻率的测量。下面中试控股详细介绍

接地电阻测试仪采用异频法测量，并使用了滤波技术来防止工频和射频的干扰，使得仪器具有良好的抗干扰能力。
示意图
操作前注意事项：
定时对仪器进行检查并记录检查结果，如仪器运行异常，及时报修。
在测试过程中不能断开或接上被检测的装置，否则易引起火灾等危险危害到测试人员的人身安全。不能随意调节其他按钮，同时建议使用交流稳压电源。
仪器应存放在避免阳光直射，温度适宜，干燥的地方。
用万用表检查用于试验的电流线、电压线和地网线是否有断路现象，同时检查地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通。
测量步骤：

电流测试线和电压测试线按规定的长度（电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3—5倍。）将一端与仪器相接后平行放出。另一端分别接在两支地桩上。
检查连线无误后，接通电源后按测量建开始测量。计算机先实现自检功能，持续时间大约为15秒。
通过键可移动光标至各菜单项，然后通过键选择需要测试的项目。
打开高压允许开关，确认选择后大约5秒后开始测试。

测试画面
测试完成结果如下：
测试完成
记录测试数据，关掉仪器电源。
拆除连线，将仪器存放在干燥，阴凉的位置。
接地电阻测试仪中除了钳形接地电阻、数字接地电阻等一些测试仪器外，还有地网接地电阻测试仪。随着现在电力建设中系统额定电压等级的提高，高电压、大容量的变电所日益增多，出现了很多大型或者超大型的接地网。这时候就需要用到地网接地电阻测试仪对接地网进行测量各种特性参数，准确评估接地网的安全状态。那我们该如何看它的性能呢？下面中试控股详细介绍
其实很多消费者都会有此疑问，因为怕自己购置的仪器问题频出，没有带来真正实际效益不说还会因此浪费很多时间，以至于出现一些不应该的损失。地网接地电阻测试仪大多数性能都非常卓越，像GDWR系列大型地网接地电阻测试仪能够测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性餐胡以及土壤电阻率。
该测试仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。30V工频干扰仅带来0.002Ω误差。可用来测量接地阻抗很小的大型地网。在数据储存方面也非常好，可保存50组测量数据，且自带微型打印机可现场打印测量结果。完全不用担心试验中会由于测量数据多而无法一次性进行的问题。
