ZSDW-5A异频大地网接地电阻测试仪
参考标准：DL/T 475-2017
ZSDW-5A异频大地网接地电阻测试仪用来做什么试验的：用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

产品简介
目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试 验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
ZSDW-5A 大型地网接地电阻测试仪采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。
ZSDW-5A 大型地网接地电阻测试仪采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
产品特征
一、性能特点
1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。

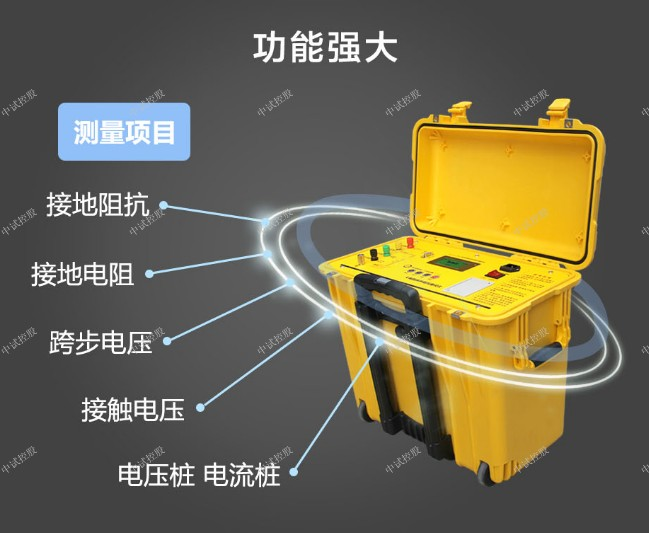

4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
二、技术指标
接地阻抗技术指标
1、测量范围：0～200Ω（含电流桩阻抗）
2、分 辨 率：0.001Ω
3、测量误差：±（读数×1％+0.005Ω）
4、大输出电压：AC 400V (45Hz、55Hz，双频，正弦波)
5、大输出电流：AC 5A (负载为5Ω～80Ω输出5A，小于5Ω输出2A)
6、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档。
7、抗干扰能力：抗工频50Hz电压10V
8、测量线要求：电流线铜芯截面积≥1.5mm2电压线铜芯截面积≥1.0mm2
9、供电电源：AC 220V±10％，50Hz
10、长宽高（mm）：295×340×310
11、仪器重量：30kg
土壤电阻率技术指标
1、测量范围：0~1000Ωm（欧姆?米）
2、测量精度：±2%
3、分辨率：0.01Ωm

引用标准
1、GB/T17949.1- 2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则  第1部分  常规测量》
2、GBT17949.1-2000《接地电阻测量导则》
3、GB50169-2006《电气装置安装工程接地装置施工及验收规范》
4、GB/T50065-2011《交流电气装置的接地设计规范》
5、GB/T50064-2014 交流电气装置的过电压保护和绝缘配合》
6、GB/50150－2016《电气装置安装工程电气设备交接试验标准》
7、DL/T887-2004 《杆塔工频接地电阻测量》
8、DL/T266-2012《接地装置冲击特性参数测试导则》
9、DL/T253-2012《直流接地极接地电阻、地电位分布、跨步电压和分流的测量方法》
10、DL/T 437-2012《高压直流接地极技术导则》
11、DL/T 1554-2016接地网土壤腐蚀性评价导则
12、DL/T 1532-2016《接地网腐蚀诊断技术导则》
13、DL/T 1680-2016《大型接地网状态评估技术导则》
14、DL/T 475-2017《接地装置特性参数测量导则》

主要用途
大型地网接地阻抗测试仪是主要用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
现状
在电力系统中，大型地网的接地电阻的测试主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。 　大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

用于各种电压等级变电站地网（4Ω）、发电厂、微波站（10Ω）、避雷针（10Ω）等多种场所测试接地电阻。 大型地网的接地电阻测试输出采用45hz、和55hz双重频率测试，输出电流最大5A的测试电流，不会引起测试时接地装置的电位过高，该5A大地网的接地电阻测试仪同时它还具有极强的抗干扰能力，满足在不停电的情况下可进行测量。

接地电阻的检测周期是多久？
 电力工作者经常需要使用接地电阻测试仪对各种接地电阻的阻值进行检测。那电力工作者对于接地电阻的检测，其周期是多久呢？下文为大家简单介绍：
       一般情况下，接地电阻需要至少一年检测一次，根据接地电阻的不同类型，其检测周期也有所不同，我们可以根据《电力预防性试验规程》中的规定，来看对于接地装置的电阻值进行定期检测的周期是多久。
      1、变、配电站接地装置
      对于变、配电站接地装置电力工作者需要每年检查一次，对于接地电阻值的测量也是每年一次，应选在每年的干燥季节，对其进行接地电阻值的测量。
      2、车间电气设备的接地装置
      对于车间电气设备的接地装置要求电力工作者每两年检查一次，对于其接地电阻的测量则是每年都需要进行一次，且时间选在干燥季节进行。
      3、防雷接地装置
      对于防雷接地装置每年需要检查一次，对于其接地电阻值的测量应选在每年的雨季之前进行测量，也是每年进行一次。
      4、避雷针的接地装置
      对于避雷针的接地装置的电阻值，是每五年测量一次接地电阻。
      5、手持电动工具的接零线或接地线
      对于手持式电动工具的接零线或接地线的电阻值，在每次使用之前，都需要对其进行一次检查，并使用接地电阻测试仪对其进行接地电阻值的测量。
      6、有腐蚀性的土壤内的接地装置
      对于埋在土壤内部，特别是有腐蚀性的土壤内部的接地装置，需要每隔五年将土壤挖开对接地装置进行检查，以及对接地电阻值进行测量。
      按照《规程》中对于标准接地电阻值规范的要求，我们可以知道电阻值的标准：
      1、独立的防雷保护接地电阻应小于等于10欧；
      2、独立的安全保护接地电阻应小于等于4欧；
      3、独立的交流工作接地电阻应小于等于4欧；
      4、独立的直流工作接地电阻应小于等于4欧；
      5、共用接地体(联合接地)应不大于接地电阻1欧。
      对于接地电阻的测量，可以使用专业的接地电阻测试仪，测量速度快，测试精度高，专业的接地电阻测试仪是电力工作者在对接地电阻进行测量时的好帮手！
专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，而研发和生产的各种类型的接地电阻测试仪，都是我司精心研发和生产的，均可以送检合格，同时保障三年质保，终身保修，让您售后无忧！
        接地电阻测试仪是专门为现场测量接地电阻、土壤电阻率、接地电压和交流电压而设计制造的。采用数字和微处理技术、精密4线法、3线法和简易2线法测量接地电阻，并引入FFT（快速傅里叶变换）技术和AFC（自动频率控制）技术自动识别干扰，选择测量频率，最大限度地减小干扰的影响，提供更准确的接地电阻值。它具有独特的抗干扰能力和环境适应性，重复测试一致性好，保证了长期测量的高精度、高稳定性和高可靠性。它广泛应用于电力、电信、气象、油田、建筑、防雷和工业电气设备的接地电阻、土壤电阻率、接地电压和交流电压的测量。
        接地系统电阻测试仪由主机、监控管理软件、测试线、辅助工作接地棒、通讯线等组成。主机进行超大LCD显示，白屏背光，棒图指示，一目了然。同时能存储300组数据，通过分析监控技术软件可以实现中国历史信息查询与在线提供实时环境监测主要功能，动态研究显示，告警指示，具有重要历史发展数据处理读取、查阅、保存、报表、打印服务等功能。接地影响电阻测试仪别名，精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪等，接地电压试验需要辅助接地杆，这与商用交流电压试验不同。
        接地电阻测试仪是各位电力工作者在实际的工作中，经常需要用到的一款高压电力试验设备，因此大家需要在选择的时候，认真的选择适合自身的设备，在试验的时候才能顺利完成。
