工频高压耐压试验仪（中试大厂）

时间：2022-12-18

中试控股技术研究院鲁工为您讲解：工频高压耐压试验仪（中试大厂）

ZSYD(JZ)-10KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱)

参考标准：DL/T 474.4-2018

简易读懂：工频耐压试验装置可以做什么?

工频耐压成套装置：工频交流试验，用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力，有过压、过流保护，满足10KV开关柜、变压器、断路器、绝缘子、互感器、电缆等交直流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSYD(JZ)-10KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱)
高压试验变压器参数：
容量：10KVA
输入电压：AC200V 50Hz
输入电流：50A
输出电压：AC：50KV AC：70KV
输出电流：AC:200mA AC:142.8mA

控制箱参数：
容量:10KVA
输入电压:AC220V 50Hz
输入电流:45A
输出电压:0～250V
输出电流:0～50A

工频耐压试验装置选型表如下：

根据部颁标准定，我国试验变压器的电压等级有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等级有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

工频耐压试验装置：就是做耐压试验的设备，它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

中试控股工频耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股践行“精细制造，深耕技术”产出工频耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

变压器耐压试验变压器35KV工频参考电压是无间隙氧化物避雷器的重要参数之一，它表明阀片的伏安特性曲线饱和点的位置。运行一定时期后，工频参考电压的变化能直接反映避雷器的老化、变质程度。
ZSYD(JZ)-20KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱)

中试控股高压试验变压器参数：

容量：20KVA

输入电压：AC400V 50Hz

输入电流：50A

输出电压：AC50KV DC 70kV

输出电流：AC400mA DC200mA

尺寸:285mm X 440mm X 820mm

重量：95KG

中试控股控制台参数：

容量:20KVA

输入电压:AC380V 50Hz

输入电流:52.6A

输出电压:0～430V

输出电流:0～50A

尺寸:350mm X 410mm X 830mm

重量：67KG
根据测量得到的电压数据和电流数据，谐波分量来计算待测输电线路的零序电容，再换算为工频下输电线路的零序电容。高压输电线路在投入运行之前应测量各种工频参数值用以作计算系统短路电流及继电保护整定,推算分布和选择合理运行方式等工作的实际依据。

测量接地电阻的基本原理

变压器耐压试验变压器35KV根据接地电阻的意义，接地电阻是电流I经接地体流入大地时接地电位U和I的比值。因此，为了测量接地电阻，首先在接地体上一定的电流。

变压器耐压试验变压器35KV所谓工频参考电压是指将规定的工频参考电流（以阻性电流分量的峰值表示，通常约为1mA～20mA），氧化物避雷器，在避雷器两端测得的峰值电压，即为工频参考电压。

直接待测输电线路首端加压点所在变电站的单相工频电源，对待测输电线路进行加压；同步采集待测输电线路首端的零序电压、零序电流和末端的零序电压；输电线路正序电容输电线路零序电容在工频下的正序电容参数,在现场试验时有时会发生困难。该参数通常是按正序电容电流计算而得。输电线路正序电容的计算工式为三相输电线路正序电容=零序电容+3×相间电容下面中试控股详细介绍油浸式试验变压器试验方式及其成套配件

油浸式试验变压器试验方式及其成套配件

一，交流工频耐压试验
1.交流工频耐压试验操作方法

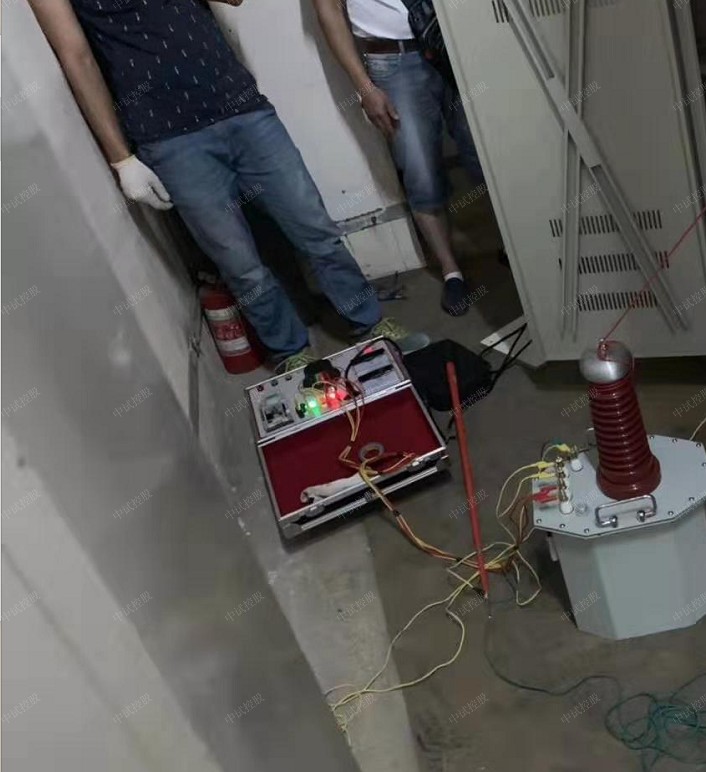

(1)将油浸式试验变压器与操作箱(台)及试品和配件可靠连接，试验变压器的外壳及操作系统必须可靠接地，试验变压器的高压尾X端，测量绕组F端必须可靠接地。
(2)试验人员明确分工，清理现场(有条件的可拉上屏蔽网)，并派专人监护及观察试品状态.
(3)检查调压器是否在零位，输入电源是否正常，试品应干净，并保证绝对干燥。
(4)在做负载试验前，一般都应进行空升试验。即不接试品时升至试验电压，校对各种表计，调整球间隙。
(5)送上电源，缓慢升压，密切注意各种表计，当电压升至试验电压时，开始计时，到1 min后，迅速降压，将调压降回零位后，切断电源，方可更换试品或结束试验。
(6)在升压或耐压过程中，如发现下列不正常情况时，应立即降压切断电源.停止试验并查明原因:
①电压表指针摆动很人:
②发现绝缘烧焦或冒烟;
③被试品内有不正常的声音。
2.工频耐压的成套配件
(I)在工频耐压试验中Rl应根据变压器的额定容量来选择.如高压侧额定输在100-300mA时，可取0.5-Ω/ N(试验电压)。常用水电阻作为限流电阻，管了长度可按150kV/m考虑，管子的粗细应具有足够的热容量。(水阻液配制方法:用燕馏水加入适量硫酸铜配制成各种不同的阻值)。
(2)球间隙的整定值一般取试验电倾的110%一120%,球间隙保护电阻可按1Ω/V(试验电压)选取，当电压超过球间隙整定值时，球间隙放电，对试品起到保护作用。
(3)在工频耐压试验中，低压侧测量电压(仪表电压)并不是非常准确的，其原因是由于试验变压器存在漏抗，必然存在着压降或容升，使试品上电压低于或高于低压侧仪表上反映山来的电压。为了准确侧量被试品上所施加的电压，因此常在高压侧接入RCF阻容分振器来测量电压。

二，直流耐压或泄漏试验
1.直流耐压或泄漏试验的操作
(1)拧出交直流试验变压器均压球上的短路杆，将试验变压器与操作箱(台)可靠连接，变压器外壳与操作系统必须可靠接地，高压尾X与测量绕组的F端必须可靠接地
(2)试验人员明确分工，清理现场(有条件的可拉上屏蔽网)，检查被试品是否停电，接地放电，要严防将试验电压加到有人工作的部位上去.
(3)复查各连接线无误后，送上电源，缓慢升压，密切注意被试品、试验装置、微安表，一旦发现击穿，闪烁等异常现象应立即降压，切断电源，对试品充分放电，查明原因，详细记录.
(4)试验完毕后，降压，切断电源。对被试品及试验装置本身充分
放电，直到分压器读数为零后方可拆卸设备或更换试品。
2.泄漏试验的成套配件
(1)泄漏试验中限流电阻R1选择在额定输出电压时，输出短路电流不得超过高压硅堆的最大整流电流.如高11硅堆的最人整流电流为100mA时的60k V试验装置中，限流电阻按R1=60/0.1=600kΩ选择，限流电阻还应具有足够的容量和沿而放电距离。
(2)高压滤波电容C1一般选择在0.01-0.15μF之间，当试品电容量很大时，C1可省略不用。油浸式试验变压器配套产品

1、操作系统：
系列操作箱容量：1kVA~5kVA 输入电压：0.22kV
系列操作台容量：10kVA~300kVA 输入电压：0.22kV 0.38kV
2、保护式数字微安表 H9840
3、阻容式交直流分压器 FRC—50、100、150、200kV
4、高压直流放电棒 FD—70、140、210kV
5、高压硅堆 2DL—150、300、450kV
6、绝缘支架 50、100、200、300kV
7、高压滤波电容 0.01μF~0.1μF，40~100kV
8、均压球
9、保护球隙 Q—50、100、150、200、250、500
10、标准试油杯 400ml
11、介质油杯
12、折叠式小推车 150、300型
13、水电阻
14、高压验电器 10、35kV
15、高压定相器 10、35、110、220kV
16、各种万用表、兆欧表及测试线
轻型高压试验变压器

试验变压器在交流耐压试验中,如何选择保护电阻器

在交流耐压试验中，试验变压器的高压输出端应串接保护电阻器，用来降低试品或击穿时变压器高压绕组出口端的过电压，并能短路电流。

轻型高压试验变压器该保护电阻值一般按0.1~0.5Ω/V选取，并应有足够的热容量和长度。其阻值不宜太大，否则会引起正常工作时回路产生较大的压降和功耗。
