中试控股技术研究院鲁工为您讲解：开关柜耐压仪（源头工厂）

ZSYDJC-20KVA/300KV串级试验变压器及控制台

参考标准：DL/T 474.4-2018

简易读懂：工频耐压试验装置可以做什么?

工频耐压试验装置工频交流试验，用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力，有过压、过流保护，满足10KV开关柜、变压器、断路器、绝缘子、互感器、电缆等交直流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSYDJC-20KVA/300KV串级试验变压器及控制台技术方案

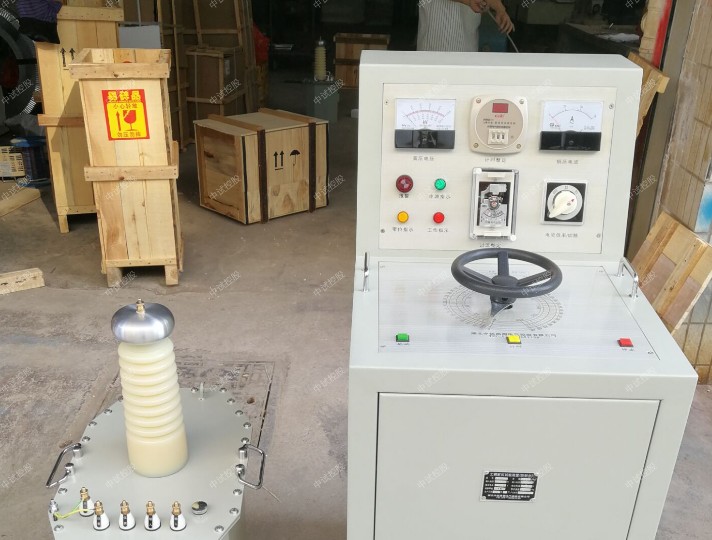

ZSYDJC-20KVA/300KV串级试验变压器及控制台
友情提示：设备使用前务必按图示要求可靠接地！
一、 概述
本套产品是由高压试验变压器2台、控制台1台、100KV绝缘支架1个四部分组成。其性能优越、功能多，体积小，使用可靠，外形美观，操作维修方便。
二、 结构及面板布置示意图
操作台为台式结构，壳体为冷扎钢板结构，面板采用铝合金拉丝工艺，面板元件布置如下：
1—停止按钮           2—计时按钮         3—启动按钮
 4—输出调节          5—零位指示          6—工作指示
 7—声光报警          8—电源指示          9—高压电压
 10—计时整定   11—高压泄漏电流指示（定制，通用操作台无）
12—电流倍率/切除   13—低压电流   14—过流保护整定   15—电源输入端子  16—电压输出端子  17—仪表端子      18—高压端子(定制，通用无)   19—接地
具体元件布置以实物为主
变压器为八角形钢板结构，表层喷塑国际流行色，具有结构合理、外形美观、移动方便等特点。
变压器结构示意图如下：
20—油塞盖  21—输入  22—仪表  23—高压尾   24—均压球  25—150KV高压输出接线端子   26-串级接线端子
三、主要技术参数：
ZSYDJC-20KVA/150KV高压试验变压器参数：
容量：20KVA
输入电压：AC400V  50Hz
输入电流：50A
输出电压：AC150KV
输出电流：AC133mA
串级电压：400V
ZSYDJ-10KVA/150KV高压试验变压器参数：
容量：10KVA
输入电压：AC400V  50Hz
输入电流：25A
输出电压：AC150KV
输出电流：AC66.6mA
控制台主要参数：
容量:20KVA
输入电压:AC380V 50Hz
输入电流:52.6A
输出电压:0～430V
输出电流:0～50A
四、使用方法
a)按照试验要求将操作台、变压器、被试品连接好。如下图：
b)接上电源，绿灯（8）、黄灯（5）亮，如果黄灯不亮，可将调压器手柄（4）逆时针旋到零位，直到黄灯亮，表示可进行试验操作。
c)按照被试品正常试验所需电流大小和耐压时间，选定电流倍率转换/切除开关（12）的位置并设定好过流继电器（14）、时间继电器（10）的动作值。（变压器）过流动作设定值=过流继电器刻度盘读数×10×K。，其中K为电流倍率转换/切除开关的状态值，分别为1，2，OFF，开关处于×1、×2位置的K值分别为1、2，切除（OFF）位置为+∞（切除过流保护，一般不使用该档，只有在做冲击试验时才使用该档）。
d)以上所有工作完成后，表示可以送电操作。按下启动按钮（3），红灯亮绿灯灭，一次主回路吸合，调压器受电。顺时针旋动调压器手柄开始升压。此时黄灯灭。密切注意电压表（9）的指示，当升到被试品的耐压值时，按下计时按钮（2）开始耐压计时并注意被试品的情况。
e)当耐压计时到时，操作台自动声光报警。应立即逆时针旋转调压器手柄至零位，按下停止按钮和计时按钮，绿灯和黄灯亮和红灯灭。试验即告完毕。
f)在升压或耐压过程中，如发生短路、闪络、击穿等过流时，过流继电器（14）动作，切断主回路。此时应将调压器逆时针旋转至零位。
6,高压可输出交流和直流，短路杆接入时，输出交流；短路杆拧出拿下时，输出直流。
五、使用条件
g)温度：0～40℃
h)海拔高度：＜1000m
i)相对温度：＜85%
j)工作场所应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和浸性介质。
六、注意事项
a)开箱时应检查有否运输损坏或不良接触。
b)使用一时间后应检查各电器元件是否良好，特别是调压器碳刷的接触良好。
c)严格按照程序操作。
七、电气原理图及变压器串级接法示意图
控制台原理示意图
符号说明：
X1，X2——电源输入端子  X3，X4——电压输出端子        X5，X6——仪表输入端子      X7——外壳接地端子
FU1，FU2——主回路保险      FU3，FU4——控制回路保险
SQ——调压器零位开关        SB1——启动按钮
SB2——停止按钮             SB3——计时按钮
KM——主回路接触器          KA——过流继电器
KT——时间继电器            SA——转换开关
T——调压器                 TA——电流互感器
HY——零位指示灯（黄灯）   HG——电源指示灯（绿灯）      HR——工作指示灯（红灯）    PV——高压电压指示
PA——低压电流指示          KM1～KM5——接触器触点
串级变压器连线示意图

试验变压器的容量选择
标称油式变容量Pn确定公式：
Pn=KVn2ωCt×10-9
式中：Pn----标称试验变压器容量（KVA）
   Vn-----试验变压器的额定输出高压的有效值（KV）
   K-------安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。
   Ct------被试品的电容量（PF）
   ω----角频率，ω=2πf ，f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
简单的桥式或悬式绝缘子：几十微法
简单的分级套管：100 – 1000PF
电压互感器：200 – 500PF
电力变压器 ：< 1000KVA- 1000PF
      > 1000KVA1000 – 10000PF
高压电力电缆和油浸纸绝缘：250 – 300PF/m
气体绝缘：- 60PF/m
封闭变电站，SF6气体绝缘：100 – 10000PF
对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50 – 100KV  K=4    Vn = 150 – 300KV   K=3    Vn > 300KV   K=2

根据部颁标准定，我国试验变压器的电压等级有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等级有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

ZSYDJC-20KVA/300KV串级试验变压器及控制台：就是做耐压试验的设备，它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

工频耐压试验装置选型表如下：

工频耐压试验中试验变压器容量的选择方法
试验变压器的容量这么选择，是很多电力检测试行业一线使用人员困扰的问题，在选择试验变压器的过程中，一般是由试验变
压器生产企业提供的使用说明，已经推荐的容量。而在实际的使用过程中，试验变压器的容量是否合适，是否在运行状态，能
否满足其他检测试验的要求呢？
首先，根据我们的试验需求，通过计算是可以得到适合的容量的，标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----标称试验变压器容量（KVA）
Vn----试验变压器的额定输出高压的有效值（KV）
K-----安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。
Ct----被试品的电容量（PF）
ω----角频率，ω=2πf，f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：简单的桥式或悬式绝缘子 几十微法
简单的分级套管 100–1000PF
电压互感器 200–500PF
电力变压器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高压电力电缆和油浸纸绝缘 250–300PF/m
气体绝缘 -60PF/m
封闭变电站，SF6气体绝缘 100–10000PF
对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50–100KV   K=4  Vn = 150–300KV  K=3  Vn > 300KV   K=2
该试验变压器容量的计算公式，适用于各种试验变压器检测试验的场合，根据被试验品所需要的电压及安全容量，来选择合适
容量的试验变压器。在保障检测试验安全的前提下，选择合适的试验变压器，同时满足不同容量的试验需求。

中试控股工频耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

工频耐压试验装置主要操作步骤：
1、按接线原理图连接好引线，并将试验变压器和控制箱可靠接地；
2、试验前，检查各部位的接线是否连接好，并检查控制箱的调压器是否调至“零”位；
3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；
4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；
5、试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。
