中试控股技术研究院鲁工为您讲解：工频耐压设备（中试源头工厂）

ZSYDZ-160KVA/40KV智能工频试验设备

参考标准：DL/T 474.4-2018

简易读懂：工频耐压试验装置可以做什么?

工频耐压试验装置工频交流试验，用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力，有过压、过流保护，满足10KV开关柜、变压器、断路器、绝缘子、互感器、电缆等交直流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSYDZ-160KVA/40KV智能工频试验设备技术方案

ZSYDZ-160KVA/40KV智能工频试验设备
友情提示：设备使用前务必按图示要求可靠接地！
ZSYDZ-160KVA/40KV智能工频试验设备
一、设计依据及相关标准
GB/T6927.0-2-1997 《高电压试验技术》 JB/T10093-2000 《调压器》
JB/T9641-1999 《试验变压器》 GB1094.-65-96 《电力变压器》
GB4793-1983 《电子测量仪器安全要求》 GB/T2423.8-1995 《电工电子产品基本环境试验导则》
JB8749-1998 《调压器通用要求》 JB/T7070-2002 《调压器》
BG/T6927.0-2-1997 《高电压试验技术》 JB/T10093-2000 《调压器》
JB/T9641-1999 《试验变压器》 GB1094.-65-96 《电力变压器》
GB4793-1983 《电子测量仪器安全要求》 GB/T2423.8-1995 《电工电子产品基本环境试验导则》
JB8749-1998 《高压器通用要求》 JB/T7070-2002 《调压器试验导则》
GB1094.2-1996 《电压变压器第一部分》温升 GB755-2000 旋转电机基本技术要求
JB/T6204-2002 大型高压交流电机 定子绝缘耐压试验技术规范 JB7328-1987 变压器和调压器的声级测量
二、设备组成
1油浸式试验变压器 ZSYDZ-160KVA/40KV 1台
2智能控制台 ZSTC-104D 1台
3调压柜 160KVA 1台
3电源线 1根
4控制台到调压柜连接线 5米 1套
5调压柜到变压器连接线 5米 1套
三、技术要求
1.试验变压器
1.1、规格型号：ZSYDZ-160KVA/40KV
频率：50HZ
相数：单相
1.2、额定容量：160KVA
1.3、输入电压：400V
1.4、输出电压：40KV
1.5、输入电流：400A
1.6、输出电流：4A
1.7、阻抗电压：≤10%
1.8、变比误差：≤±0.5%
1.9、结构形式：金属外壳，电瓷电容高压套管输出高压。
1.10、运行时间：额定容量下，连续运行1分钟；
2.调压柜160KVA
2.1、额定容量：160KVA
2.2、输入电压：380V
2.3、输出电压：0-420V
2.4、输入电流：421A
2.5、输出电流：380A

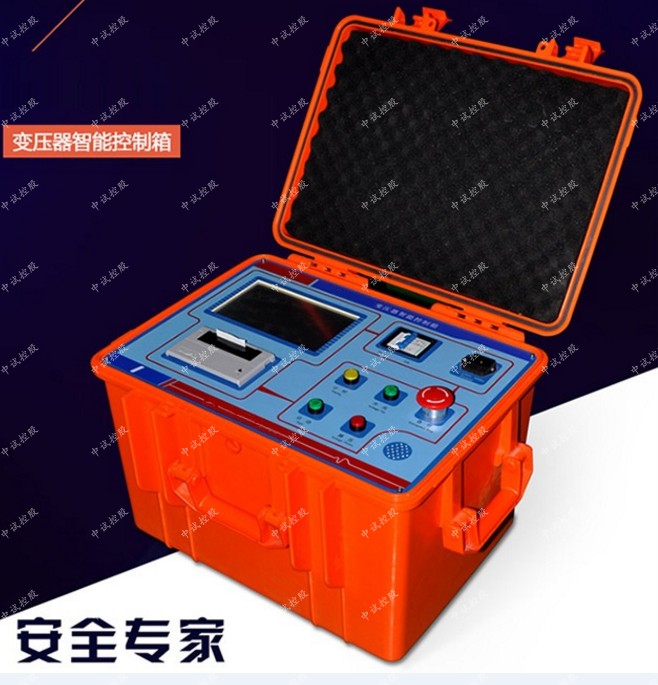

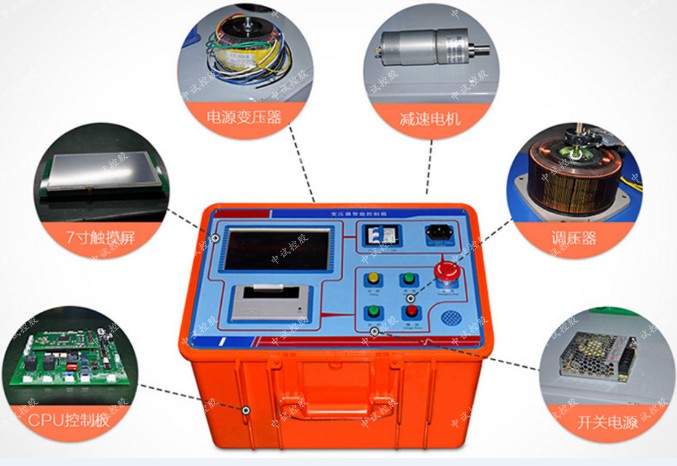

3.智能控制台ZSTC-104D
1电源电压 AC 380V
2电压精度 ±0.5
3电流精度 ±0.5
4显示方式 7寸真彩高清数字屏
5触控方式 电阻式触摸更精准
6操作方式 自动、手动
7数据保存 60组
8密码 多级权限设置
9多级保护，使用更安全
输入电压保护 输入电流保护 高压电压保护
高压电流保护 高压过压保护 高压闪络保护

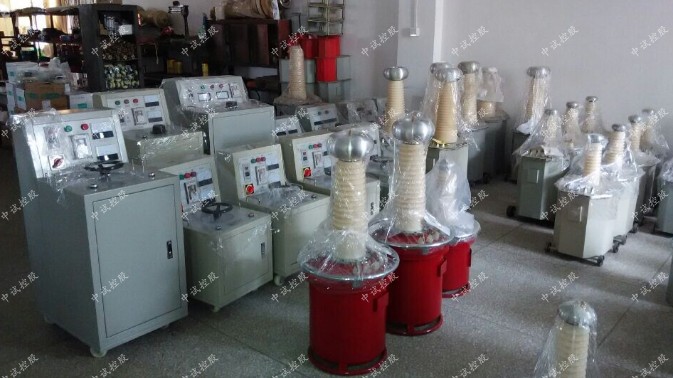

4.设备参考图片
5.操作说明
注：以下参数用户可根据被试品的要求进行设定，本智能控制系统采用了智能优先，手动和自动两种控制模式，用“自动时”除急停按钮其它的操作无效。用“手动时”除屏上停止按钮其它的操作无效。
自动操作：
1、按相关规程接好连接线，合上电源，系统进入主界面，如图1：
图1
2、点击界面中的系统设置按钮，进入管理员密码，如图2：
图2
3、点击对话框，输入管理员密码1818，如图3：
图3
4、输入密码后，点击确定键进入参数设置界面，如图4：
图4
5、根据不同的被试品设置相应参数，然后点击确定键，进入保存界面，如图5：
图5
6、点击按键是，系统进入主界面（图1），此时系统已保存用户设置的参数，点击主界面的开始试验按钮，进入试验界面，如图6：
图6
（注：设置区为用户根据被试品等级而设置的参数，显示区为当前试验时所检测到的数据。）
7、点击启动按钮，接触器吸合，此时系统开始自动升压，如图7：
图7
（注：在升压过程中，如果想停止升压，可点击暂停按钮，再次点击该按钮系统则继续升压）
8、当电压升至用户所设定的目标电压时，系统开始计时，如图8：
图8
9、当耐压至用户设定的时间后，系统自动降压直至调压器回到零位，此时设备会发出滴滴滴的响声，表明试品合格，如图9：

图9
（注：假如试品不合格，设备会发出长响声。）
10、点击按钮是保存试验数据，系统进入到试验界面，点击试验界面的返回按钮，系统进入到主界面，点击主界面的系统查看按钮，进入系统保存的数据库，如图10：
11、点击任意一组数据或多组数据后的×后,则会变成√,表示将这一组或多组数据选中,如图11 ：
12、点击打印按钮，系统会自动打印出选中的数据。
13、系统的保护动作相关界面如下图；
（1）过压保护，如图12 ：
手动操作：
①合上电源，系统进入主机面，根据被试品设置相关参数（手动操作的参数设置与自动操作相同，在设置完参数后，点击主界面的开始试验按钮，进入到试验界面，然后才能进行手动试验），设置完参数后，按下主界面中的启动按钮，接触器吸合，此时系统可进行点动升压。
②按下升压按钮，密切关注高压电压的变化，直至电压升至目标值，此时系统会自动计时，在到达规定的时间后，系统自动回零，此时设备会发出滴滴滴的响声，表明试品合格。打印的操作方法与自动一样。
③手动计时按钮在任何电压下都可以启用。
6.使用条件
1、环境温度：0～40℃
2、海拔高度：<100M
3、相对湿度：<85%
4、使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。
7.注意事项
为了您和设备的安全，请操作人员仔细阅读以下内容:
1、试验时机壳必须可靠接地。
2、试验时不允许不相干的物品堆放在设备面板上和周围。
3、使用前请检查电源电压。
4、更换保险管和配件时，请使用与本仪器相同型号。
5、本仪器注意防潮、防油污。
6、试验时请确认被测设备已断电，并与其它带电设备断开。

试验变压器的容量选择
标称油式变容量Pn确定公式：
Pn=KVn2ωCt×10-9
式中：Pn----标称试验变压器容量（KVA）
   Vn-----试验变压器的额定输出高压的有效值（KV）
   K-------安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。
   Ct------被试品的电容量（PF）
   ω----角频率，ω=2πf ，f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
简单的桥式或悬式绝缘子：几十微法
简单的分级套管：100 – 1000PF
电压互感器：200 – 500PF
电力变压器 ：< 1000KVA- 1000PF
      > 1000KVA1000 – 10000PF
高压电力电缆和油浸纸绝缘：250 – 300PF/m
气体绝缘：- 60PF/m
封闭变电站，SF6气体绝缘：100 – 10000PF
对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50 – 100KV  K=4    Vn = 150 – 300KV   K=3    Vn > 300KV   K=2

根据部颁标准定，我国试验变压器的电压等级有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等级有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

ZSYDQ-10KVA/100KV工频耐压试验装置(sf6)：就是做耐压试验的设备，它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

工频耐压试验装置选型表如下：

工频耐压试验中试验变压器容量的选择方法
试验变压器的容量这么选择，是很多电力检测试行业一线使用人员困扰的问题，在选择试验变压器的过程中，一般是由试验变
压器生产企业提供的使用说明，已经推荐的容量。而在实际的使用过程中，试验变压器的容量是否合适，是否在运行状态，能
否满足其他检测试验的要求呢？
首先，根据我们的试验需求，通过计算是可以得到适合的容量的，标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----标称试验变压器容量（KVA）
Vn----试验变压器的额定输出高压的有效值（KV）
K-----安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。
Ct----被试品的电容量（PF）
ω----角频率，ω=2πf，f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：简单的桥式或悬式绝缘子 几十微法
简单的分级套管 100–1000PF
电压互感器 200–500PF
电力变压器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高压电力电缆和油浸纸绝缘 250–300PF/m
气体绝缘 -60PF/m
封闭变电站，SF6气体绝缘 100–10000PF
对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50–100KV   K=4  Vn = 150–300KV  K=3  Vn > 300KV   K=2
该试验变压器容量的计算公式，适用于各种试验变压器检测试验的场合，根据被试验品所需要的电压及安全容量，来选择合适
容量的试验变压器。在保障检测试验安全的前提下，选择合适的试验变压器，同时满足不同容量的试验需求。

中试控股工频耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

工频耐压试验装置主要操作步骤：
1、按接线原理图连接好引线，并将试验变压器和控制箱可靠接地；
2、试验前，检查各部位的接线是否连接好，并检查控制箱的调压器是否调至“零”位；
3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；
4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；
5、试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。
