工频耐压试验装置(30年中试)
时间:2022-12-14

中试控股技术研究院鲁工为您讲解:工频耐压试验装置(30年中试)

ZSYDQ-10KVA/100KV工频耐压试验装置(sf6)

参考标准:DL/T 474.4-2018

简易读懂:工频耐压试验装置可以做什么?

工频耐压试验装置工频交流试验,用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验,考核产品的绝缘水平,发现被试品的绝缘缺陷及衡量承受过电压的能力,有过压、过流保护,满足10KV开关柜、变压器、断路器、绝缘子、互感器、电缆等交直流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSYDQ-10KVA/100KV工频耐压试验装置技术方案

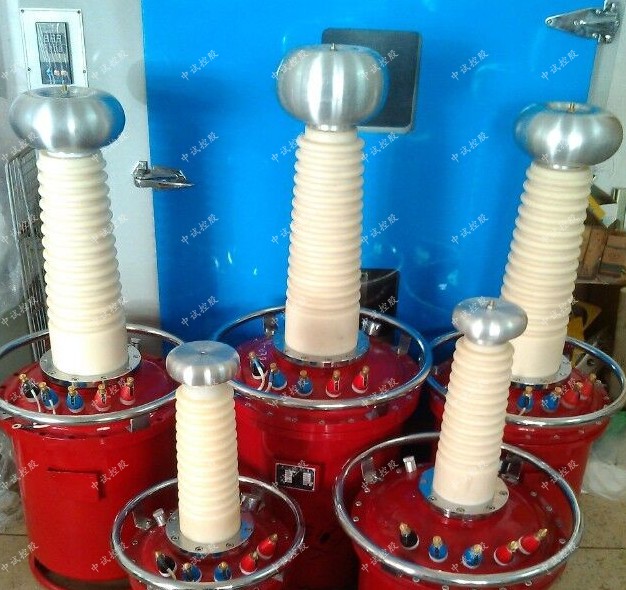

ZSYDQ-10KVA/100KV工频耐压试验装置
友情提示:设备使用前务必按图示要求可靠接地!
友情提示:设备使用前务必按图示要求可靠接地!
一、概述
本套产品是由充气式试验变压器和控制箱两部分组成。其性能优越、功能多,体积小,重量轻,使用可靠,外形美观,操作维修方便。
二、结构及面板布置示意图
控制箱为箱式铝合金结构,面板采用拉丝铝合金工艺,所有电器元件均装在骨架上,便于安装和维修。面板元件布置如下:
参考图,以实物为准
1—计时整定   2—低压电流  3—高压电压  4—接地    5—仪表   6—输出   7—电源输入   8—过流保护整定   9—电源指示   10—送电指示   11—零位指示   12—声光报警   13—电流倍率/切除   14—输出调节   15—计时按钮    15—停止按钮    16—启动按钮  25-电源开关

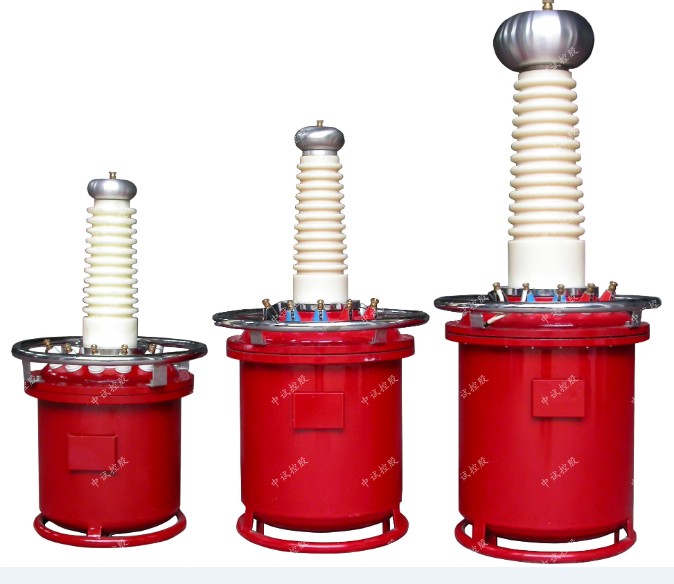

充气式试验变压器产品采用优质冷轧DQ-151取向硅钢片叠成多级圆柱框形铁芯,在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸,内充入SF6气体。
充气式试验变压器为圆柱形钢板桶式结构,表层喷塑国际流行色,具有结构合理、外形美观、重量轻等特点,产品其设计构思,材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570-98>>标准要求。
充气式试验变压器结构示意图如下:

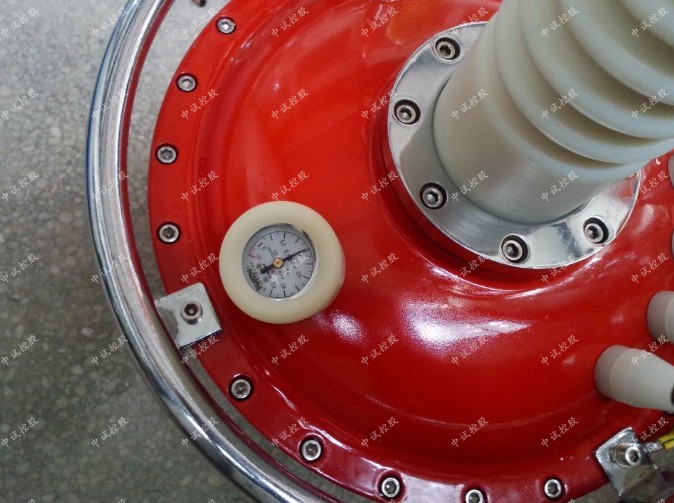

18-充气阀    19—输入端子    20—仪表端子   21—高压尾  22—高压输出端子     23—气压表
型号:ZSYDQ-10KVA/100KV
容量:10KVA
频率:单相50Hz
输入电压:AC220V
低压电压:AC:200V
高压电压:AC:50KV
仪表电压:100V
低压电流(输入电流):25A
高压电流(输出电流):100MA
绝缘气体:SF6
五、主要技术参数:
充气式试验变压器参数:
容量:10KVA
输入电压:AC200V  50Hz
输入电流:50A
输出电压:AC:100KV
输出电流:AC: 100mA
控制箱参数:
容量:10KVA
输入电压:AC220V 50Hz
输入电流:45A
输出电压:0~250V
输出电流:0~50A
六、使用方法

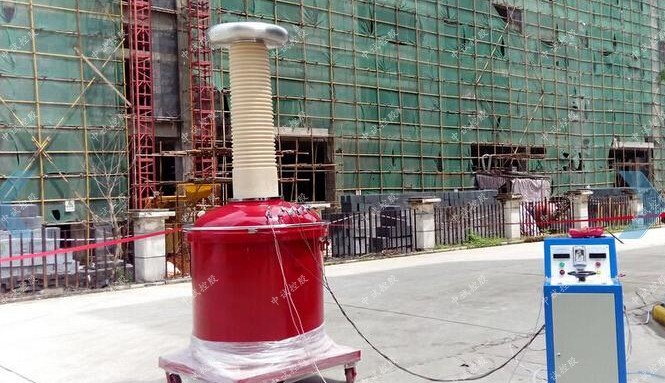

按照试验要求将控制箱、变压器、被试品连接好。如下图所示:
a)接上电源,合上电源开关,控制箱绿灯、黄灯亮 (如果黄灯  不亮,则说明输出调节手柄不在零位,可逆时针旋转调至零位,直到黄灯亮),表示可进行试验操作。
b)按照被试品正常试验所需电流大小和耐压时间,选定电流  倍率转换/切除开关的位置,并设定好过流继电器、时间继电器的动作值。(变压器初级)过流动作设定值=过流继电器刻度盘读数×10×K,其中K为电流倍率转换/切除开关的状态值,分别为1、2、OFF,开关处于×1、×2位置的K值分别为1、2,切除位置为OFF(切除过流保护,一般不使用该档,只有在做冲击试验时才使用该档)。
c)选定变压器的高压电压输出方式:交流输出时顺时针旋入并拧紧短路杆(上图24所示),直流输出时逆时针旋转并拔出短路杆(上图24所示)。
d) 以上所有工作完成后,表示可以送电操作:按下启动按钮,绿灯灭,红灯亮,一次主回路吸合,调压器受电。顺时针旋动调压器手柄,调压器升压。此时蓝灯灭。密切注意高压电压表的指示,当升到被试品的耐压值时,按下计时按钮并注意被试品的情况。
e)当耐压计时到时,操作箱自动声光报警。应立即逆时针旋转调压器手柄至零位,按停止按钮和计时按钮,红灯灭,绿灯和黄灯亮。试验即告完毕。
f)在升压或耐压过程中,如发生短路、闪络、击穿等过流时,过流继电器动作,切断主回路。此时应将调压器逆时针旋转至零位。
g)再次使用时,重复上述步骤。
七、使用条件
a)温度:-15℃~40℃
b)海拔高度:<1000m
c)相对温度:<85%
d)工作场所应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和浸性介质。
八、注意事项
a)开箱时应检查有否运输损坏或不良接触。
b)使用一时间后应检查各电器元件是否良好,特别是调压器碳刷的接触良好。
c)严格按照程序操作。
九、电气原理图
       符号说明:
X1,X2——电源输入端子  X3,X4——电压输出端子        X5,X6——仪表输入端子      X7——外壳接地端子
FU1——主回路或保险         FU2——控制回路保险
SQ——调压器零位开关        SB1——启动按钮
SB2——停止按钮             SB3——计时按钮
KM——主回路接触器          KA——过流继电器
KT——时间继电器            SA——转换开关
T——调压器               HY——零位指示灯(黄灯)    HG——电源指示灯(绿灯)    HR——工作指示灯(红灯)    PV——高压电压指示           PA——低压电流指示
KM1~KM5——接触器触点
控制箱原理示意图
变压器原理示意图
交流变压器                 交直流变压器

试验变压器的容量选择
标称油式变容量Pn确定公式:
Pn=KVn2ωCt×10-9
式中:Pn----标称试验变压器容量(KVA)
   Vn-----试验变压器的额定输出高压的有效值(KV)
   K-------安全系数。K≥1,标称电压Vn≥1MV时,K=2,标称电压较低时,K值可取高一些。
   Ct------被试品的电容量(PF)
   ω----角频率,ω=2πf ,f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大,可由设备的类型而定。典型数据如下:
简单的桥式或悬式绝缘子:几十微法
简单的分级套管:100 – 1000PF
电压互感器:200 – 500PF
电力变压器 :< 1000KVA- 1000PF
      > 1000KVA1000 – 10000PF
高压电力电缆和油浸纸绝缘:250 – 300PF/m
气体绝缘:- 60PF/m
封闭变电站,SF6气体绝缘:100 – 10000PF
对于不同的试验电压Vn,选择不同的(适当的)安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50 – 100KV  K=4    Vn = 150 – 300KV   K=3    Vn > 300KV   K=2


根据部颁标准定,我国试验变压器的电压等级有:5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等级有:3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

操作要点
工频耐压高压试验装置操作要点
    1、试验前,应了解被试品的试验电压,同时了解被试品的其他试验项目及以前的试验结果。若被试品有缺陷或异常,应在消除后再进行耐压试验。
    2、试验现场应围好遮拦或围绳,挂好标示牌,并派专人监护。
    3、试验前,被试品表面应擦拭干净,将被试品的外壳和非被试绕组可靠接地。被试品为新冲油设备时,应按《规程》规定使油静止一定时间再升压,对110kV及以下的充油电力设备,在注满油后静置时间应不少于24小时,对220kV及330kV的充油电力设备,静置时间应不少于48小时。
    4、接好试验接线后,应由有经验的人员检查,确认无误后方可升压。
    5、工频耐压试验装置升压前,首先检查调压器是否在零位。调压器在零位方可升压。
    6、升压过程中不仅要监视电压的变化,还应监视电流的变化,以及被试品泄漏电流的变化。升压时要均匀升压,不能太快。升至规定试验电压时,开始计时,时间到后,缓慢均匀降下电压。绝不允许不降压就先跳开电源开关。
    7、试验中发现被试品有异常声响、冒烟等应立即降下电压,拉开电源,在高压侧挂上接地线后,再查明原因。耐压试验前后均应测量被试品的绝缘电阻测试。

制作工艺
1、产品采用一次压制而成高压套管;
2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封,彻底解决了常见的变压器漏油的问题;
3、睡式铁芯设计,有效提高产品的抗震性;
4、产品出厂前进行72小时倒置试验,检验试验变压器漏油的问题;
5、产品均可通过1.1倍感应耐压试验;
6、绝缘油采用无色透明克拉玛依原装油;
7、高低压线采用高强度聚酯、无氧铜杆漆包线;
8、铁芯采用全新武钢二硅冷轧硅钢卷片。


ZSYDQ-10KVA/100KV工频耐压试验装置(sf6):就是做耐压试验的设备,它是一套组合设备,为了耐压试验能顺利准确地进行,针对不同被试品,串联谐振装置的组件是不同的。所以请务必准确选型,技术部为您量身制定选型方案。





工频耐压试验装置选型表如下:




工频耐压试验中试验变压器容量的选择方法
试验变压器的容量这么选择,是很多电力检测试行业一线使用人员困扰的问题,在选择试验变压器的过程中,一般是由试验变
压器生产企业提供的使用说明,已经推荐的容量。而在实际的使用过程中,试验变压器的容量是否合适,是否在运行状态,能
否满足其他检测试验的要求呢?
首先,根据我们的试验需求,通过计算是可以得到适合的容量的,标称试验变压器容量Pn的确定公式:Pn=KVn2ωCt×10-9
在公式中:Pn----标称试验变压器容量(KVA)
Vn----试验变压器的额定输出高压的有效值(KV)
K-----安全系数。K≥1,标称电压Vn≥1MV时,K=2,标称电压较低时,K值可取高一些。
Ct----被试品的电容量(PF)
ω----角频率,ω=2πf,f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大,可由设备的类型而定。典型数据如下:简单的桥式或悬式绝缘子 几十微法
简单的分级套管 100–1000PF
电压互感器 200–500PF
电力变压器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高压电力电缆和油浸纸绝缘 250–300PF/m
气体绝缘 -60PF/m
封闭变电站,SF6气体绝缘 100–10000PF
对于不同的试验电压Vn,选择不同的(适当的)安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50–100KV   K=4  Vn = 150–300KV  K=3  Vn > 300KV   K=2
该试验变压器容量的计算公式,适用于各种试验变压器检测试验的场合,根据被试验品所需要的电压及安全容量,来选择合适
容量的试验变压器。在保障检测试验安全的前提下,选择合适的试验变压器,同时满足不同容量的试验需求。



中试控股工频耐压试验装置产品适用性好,实用可靠,效率高,事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。



工频耐压试验装置主要操作步骤:
1、按接线原理图连接好引线,并将试验变压器和控制箱可靠接地;
2、试验前,检查各部位的接线是否连接好,并检查控制箱的调压器是否调至“零”位;
3、接通电源,绿色指示灯亮,按下启动按钮,红色指示灯亮,表示变压器已通电,等待升压;
4、顺时针匀速旋转调压器手柄,进行升压,并密切注意仪表指示以及试品的情况;
5、试验完毕后,应迅速将电压降至零位,并按下停止按钮,然后切断电源,解开试验引线。

中试控股践行“精细制造,深耕技术”产出工频耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
