中试控股技术研究院鲁工为您讲解：三相试验变压器（大型工厂）

ZSYDJC-20KVA/300KV工频耐压试验装置（串级试验变压器及控制台）

参考标准：DL/T 474.4-2018

简易读懂：工频耐压试验装置可以做什么?

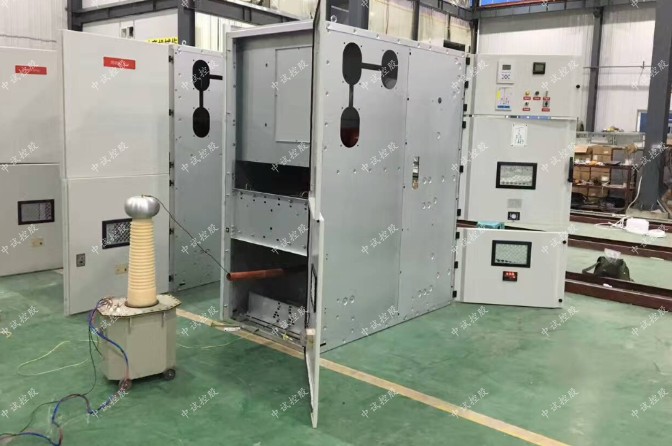

工频耐压试验装置工频交流试验，用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力，有过压、过流保护，满足10KV开关柜、变压器、断路器、绝缘子、互感器、电缆等交直流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSYDJC-20KVA/300KV工频耐压试验装置（串级试验变压器及控制台）技术方案

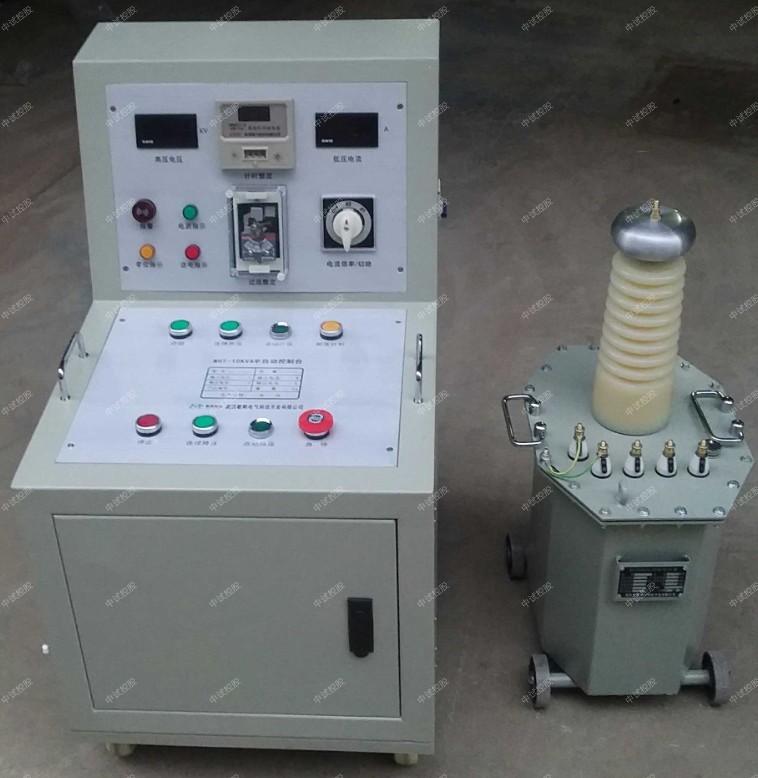

ZSYDJC-20KVA/300KV串级变压器及控制台
友情提示：设备使用前务必按图示要求可靠接地！
一、 概述
本套产品是由高压试验变压器2台、控制台1台、100KV绝缘支架1个四部分组成。其性能优越、功能多，体积小，使用可靠，外形美观，操作维修方便。
二、 结构及面板布置示意图
操作台为台式结构，壳体为冷扎钢板结构，面板采用铝合金拉丝工艺，面板元件布置如下：
1—停止按钮           2—计时按钮         3—启动按钮
 4—输出调节          5—零位指示          6—工作指示
 7—声光报警          8—电源指示          9—高压电压
 10—计时整定   11—高压泄漏电流指示（定制，通用操作台无）
12—电流倍率/切除   13—低压电流   14—过流保护整定   15—电源输入端子  16—电压输出端子  17—仪表端子      18—高压端子(定制，通用无)   19—接地
具体元件布置以实物为主
变压器为八角形钢板结构，表层喷塑国际流行色，具有结构合理、外形美观、移动方便等特点。
变压器结构示意图如下：
20—油塞盖  21—输入  22—仪表  23—高压尾   24—均压球  25—150KV高压输出接线端子   26-串级接线端子
三、主要技术参数：
ZSYDJC-20KVA/150KV高压试验变压器参数：
容量：20KVA
输入电压：AC400V  50Hz
输入电流：50A
输出电压：AC150KV
输出电流：AC133mA
串级电压：400V
ZSYDJ-10KVA/150KV高压试验变压器参数：
容量：10KVA
输入电压：AC400V  50Hz
输入电流：25A
输出电压：AC150KV
输出电流：AC66.6mA

控制台主要参数：
容量:20KVA
输入电压:AC380V 50Hz
输入电流:52.6A
输出电压:0～430V
输出电流:0～50A
四、 使用方法

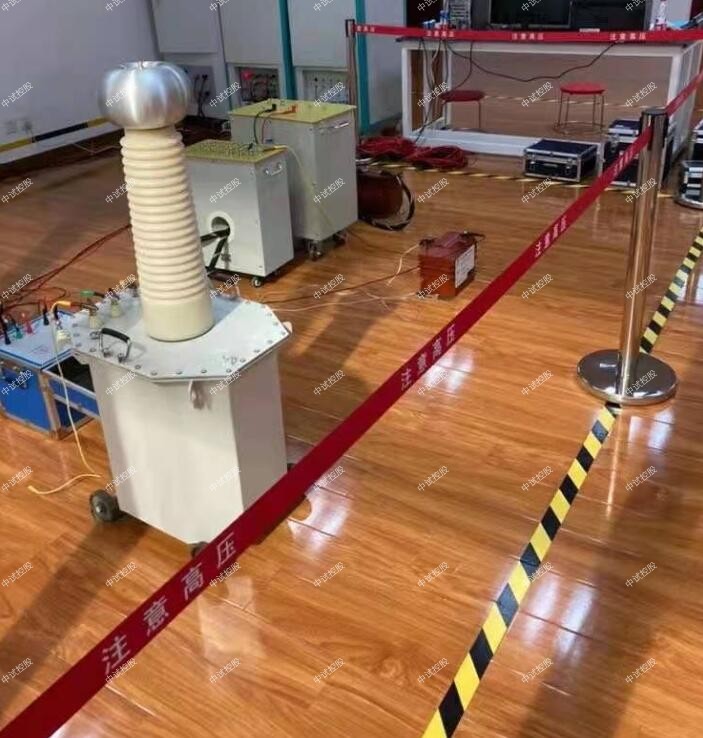

a) 按照试验要求将操作台、变压器、被试品连接好。如下图：
b) 接上电源，绿灯（8）、黄灯（5）亮，如果黄灯不亮，可将调压器手柄（4）逆时针旋到零位，直到黄灯亮，表示可进行试验操作。
c) 按照被试品正常试验所需电流大小和耐压时间，选定电流倍率转换/切除开关（12）的位置并设定好过流继电器（14）、时间继电器（10）的动作值。（变压器）过流动作设定值=过流继电器刻度盘读数×10×K。，其中K为电流倍率转换/切除开关的状态值，分别为1，2，OFF，开关处于×1、×2位置的K值分别为1、2，切除（OFF）位置为+∞（切除过流保护，一般不使用该档，只有在做冲击试验时才使用该档）。
d) 以上所有工作完成后，表示可以送电操作。按下启动按钮（3），红灯亮绿灯灭，一次主回路吸合，调压器受电。顺时针旋动调压器手柄开始升压。此时黄灯灭。密切注意电压表（9）的指示，当升到被试品的耐压值时，按下计时按钮（2）开始耐压计时并注意被试品的情况。
e) 当耐压计时到时，操作台自动声光报警。应立即逆时针旋转调压器手柄至零位，按下停止按钮和计时按钮，绿灯和黄灯亮和红灯灭。试验即告完毕。
f) 在升压或耐压过程中，如发生短路、闪络、击穿等过流时，过流继电器（14）动作，切断主回路。此时应将调压器逆时针旋转至零位。
6,高压可输出交流和直流，短路杆接入时，输出交流；短路杆拧出拿下时，输出直流。
五、使用条件
g) 温度：0～40℃
h) 海拔高度：＜1000m
i) 相对温度：＜85%
j) 工作场所应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和浸性介质。
六、 注意事项
a) 开箱时应检查有否运输损坏或不良接触。
b) 使用一时间后应检查各电器元件是否良好，特别是调压器碳刷的接触良好。
c) 严格按照程序操作。
七、 电气原理图及变压器串级接法示意图
控制台原理示意图
符号说明：
X1，X2——电源输入端子  X3，X4——电压输出端子        X5，X6——仪表输入端子      X7——外壳接地端子
FU1，FU2——主回路保险      FU3，FU4——控制回路保险
SQ——调压器零位开关        SB1——启动按钮
SB2——停止按钮             SB3——计时按钮
KM——主回路接触器          KA——过流继电器
KT——时间继电器            SA——转换开关
T——调压器                 TA——电流互感器
HY——零位指示灯（黄灯）   HG——电源指示灯（绿灯）      HR——工作指示灯（红灯）    PV——高压电压指示
PA——低压电流指示          KM1～KM5——接触器触点

对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50 – 100KV  K=4    Vn = 150 – 300KV   K=3    Vn > 300KV   K=2

根据部颁标准定，我国试验变压器的电压等级有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等级有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

ZSYDJC-20KVA/300KV串级变压器及控制台：就是做耐压试验的设备，它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

工频耐压试验装置选型表如下：

工频耐压试验中试验变压器容量的选择方法
试验变压器的容量这么选择，是很多电力检测试行业一线使用人员困扰的问题，在选择试验变压器的过程中，一般是由试验变
压器生产企业提供的使用说明，已经推荐的容量。而在实际的使用过程中，试验变压器的容量是否合适，是否在运行状态，能
否满足其他检测试验的要求呢？
首先，根据我们的试验需求，通过计算是可以得到适合的容量的，标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----标称试验变压器容量（KVA）
Vn----试验变压器的额定输出高压的有效值（KV）
K-----安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。
Ct----被试品的电容量（PF）
ω----角频率，ω=2πf，f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：简单的桥式或悬式绝缘子 几十微法
简单的分级套管 100–1000PF
电压互感器 200–500PF
电力变压器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高压电力电缆和油浸纸绝缘 250–300PF/m
气体绝缘 -60PF/m
封闭变电站，SF6气体绝缘 100–10000PF
对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50–100KV   K=4  Vn = 150–300KV  K=3  Vn > 300KV   K=2
该试验变压器容量的计算公式，适用于各种试验变压器检测试验的场合，根据被试验品所需要的电压及安全容量，来选择合适
容量的试验变压器。在保障检测试验安全的前提下，选择合适的试验变压器，同时满足不同容量的试验需求。

中试控股工频耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

工频耐压试验装置主要操作步骤：
1、按接线原理图连接好引线，并将试验变压器和控制箱可靠接地；
2、试验前，检查各部位的接线是否连接好，并检查控制箱的调压器是否调至“零”位；
3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；
4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；
5、试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。

中试控股践行“精细制造，深耕技术”产出工频耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
