中试控股技术研究院鲁工为您讲解：交流耐压试验变压器（源头工厂）

ZSYDJ-15KVA/55KV电动工频耐压试验装置

参考标准：DL/T 474.4-2018

简易读懂：工频耐压试验装置可以做什么?

工频耐压试验装置工频交流试验，用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力，有过压、过流保护，满足10KV开关柜、变压器、断路器、绝缘子、互感器、电缆等交直流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSYDJ-15KVA/55KV电动工频耐压试验装置技术方案
一、概述:
工频耐压试验装置是最基本的试验设备。用于对各种电器产品、电气元件、绝缘材料等进行试验大纲规定电压下的绝缘强度试验,以考核产品的绝缘缺陷,衡量被试品的过电压能力。它由高压试验变压器、电动控制台、调压器等组成。下面就各个部分的使用加以说明。
二、结构特点及参数:
1,结构:

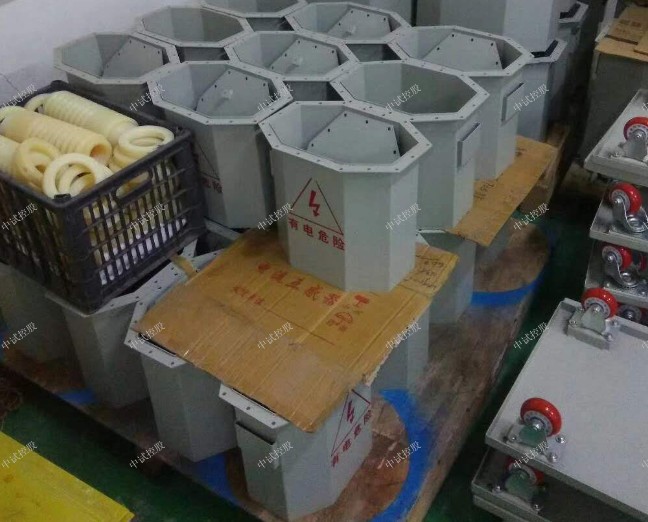

交流试验变压器铁芯采用优质冷扎取向硅钢片叠制而成。线圈为同心宝塔形多层圆筒式。低压线圈在内,高压线圈在外,箱体为八角形,装有铁轮。配套控制台为铁外壳台式结构。设备具有外形美观,移动方便等特点。
2,工作原理:
用工频两相380V电源接入电动控制台,经感应调压器调节0～400V电压输入至试验变压器初级绕组,根据电磁感应原理,在次级绕组得到可调的工频电压。
3,技术参数:
A,试验变压器技术参数：
容量15KVA
输入电压：AC400V
输入电流：37.5A
输出电流：0.272A
仪表电压：100V
B,配套控制台技术参数:
容量15KVA
输入电压：两相AC380V+N
输入电流：39.4A
输出电压：单相AC0-430V
输出电流：37.5A

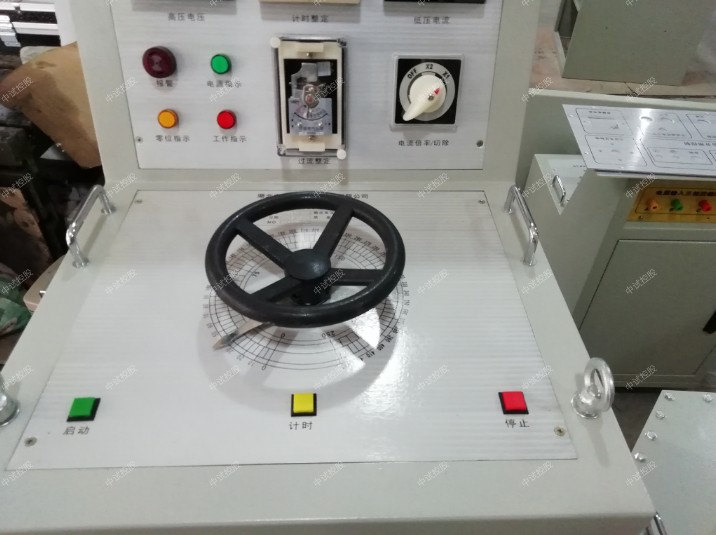

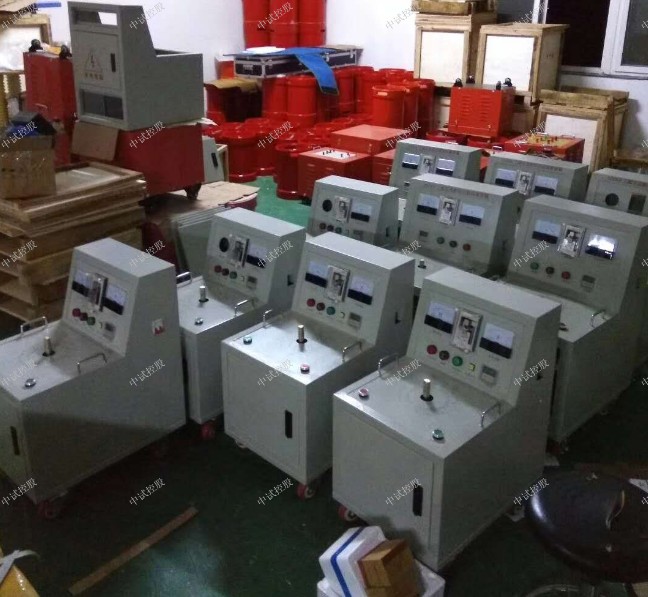

三、配套电动控制台的主要功能:
电源指示灯、零位指示灯、高压输出指示灯、低压电流指示（变压器一次侧电流）、高压电压指示（变压器二次侧电压）、耐压时间指示、零位启动保护（调压器非零位无法启动）、低压过流保护（变压器一次侧过流保护）、低压过流保护设定、耐压时间设定、耐压计时到自动降压、击穿过流自动降压、启动、停止、连续升压、点动升压、连续降压、点动降压、急停。

特征
控制部分(可以定做过压保护和过流保护，即双保护功能)
1、全天候超大LCD
320×240液晶显示器(日光下可见)、高速热敏打印机,试验结果可查看和打印。
2、试验全过程同屏显示
高低压电压、电流四路测量方式，可实时监测高低压电流、电压值。同屏划分为电压电流动态显示区、设置数据区、状态信息显示区、结果显示区，让试验过程一目了然。
3、高速采集信号
人机对话全键盘操作方式，任选自动及手动操作、交直流耐压方式或串级耐压方式，任意设定输出电压、高低压电流上限和计时时间。
4、系统诊断分析功能
系统具有耐压试验自动诊断分析功能，易于发现试品击穿、闪络等故障及帮助解决问题。
5、全面保护功能
完善的过压、过流保护，设定值上限保护。逼近式调压算法，到达设定电压后自动计时，计时结束后自动降压回零。在显眼位置增设“紧急停”，试验过程中可随时切断电源。
6、系统帮助功能界面
进入功能界面后，可以选择 “时钟设置”、“注意事项”、 “接线示意图”等界面。可设置时钟的时间，为打印报表提供时间依据；可为用户提供一些操作规范和安全注意事项；可方便用户根据接线示意图正确接线。
7、双重过流保护，测试更安全
具有回零检测功能，回零确定后方可进行下一步操作，安全可靠。
8、安全零位检测
具有回零检测功能，回零确定后方可进行下一步操作，安全可靠。
9、适用局放试验
可与无局放试验变压器配合，作为局放系统的操作部分，系统局放小于5pc.
10、绝缘阻抗检测功能
具有绝缘阻抗检测功能，直接反映被试品绝缘强度。
11、超强适应能力
精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
12、强大的扩展功能
可选配接地检测功能，试验开始前确定安全接地后方能升压。
可预留门连锁、警灯、警铃等接口，满足不同客户需求。
可选配远程通信、外接分压器校验接口等
可选配预设不少于两个电压和时间点，系统可根据预设电压自动升、降压过程并保持时间。

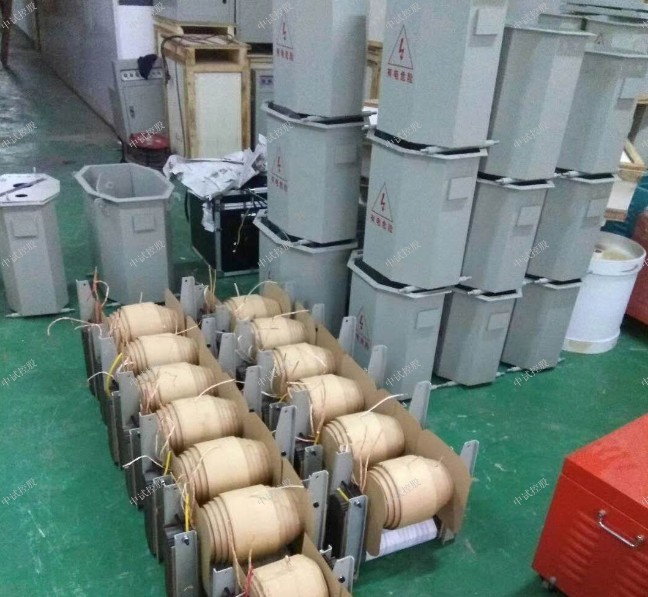

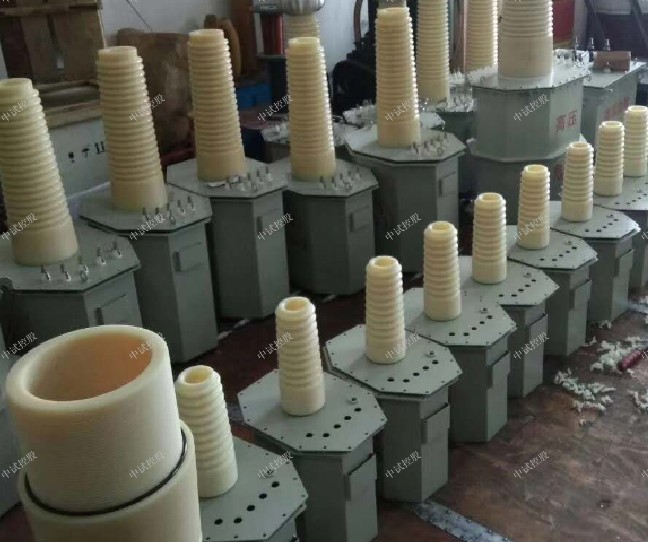

试验变压器制作工艺
1、产品采用一次压制而成高压套管
2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题
3、睡式铁芯设计,有效提高产品的抗震性
4、产品出厂前进行72小时倒置试验,检验试验变压器漏油的问题
5、产品均可通过1.1倍感应耐压试验
6、绝缘油采用无色透明克拉玛依原装油
7、高低压线采用高强度聚酯、无氧铜杆漆包线
8、铁芯采用全新武钢二硅冷轧硅钢卷片

试验变压器的容量选择
标称油式变容量Pn确定公式：
Pn=KVn2ωCt×10-9
式中：Pn----标称试验变压器容量（KVA）
   Vn-----试验变压器的额定输出高压的有效值（KV）
   K-------安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。
   Ct------被试品的电容量（PF）
   ω----角频率，ω=2πf ，f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
简单的桥式或悬式绝缘子：几十微法
简单的分级套管：100 – 1000PF
电压互感器：200 – 500PF
电力变压器 ：< 1000KVA- 1000PF
      > 1000KVA1000 – 10000PF
高压电力电缆和油浸纸绝缘：250 – 300PF/m
气体绝缘：- 60PF/m
封闭变电站，SF6气体绝缘：100 – 10000PF
对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50 – 100KV  K=4    Vn = 150 – 300KV   K=3    Vn > 300KV   K=2

根据部颁标准定，我国试验变压器的电压等级有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等级有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

ZSYDJ-15KVA/55KV电动工频耐压试验装置：就是做耐压试验的设备，它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

工频耐压试验装置选型表如下：

工频耐压试验中试验变压器容量的选择方法
试验变压器的容量这么选择，是很多电力检测试行业一线使用人员困扰的问题，在选择试验变压器的过程中，一般是由试验变
压器生产企业提供的使用说明，已经推荐的容量。而在实际的使用过程中，试验变压器的容量是否合适，是否在运行状态，能
否满足其他检测试验的要求呢？
首先，根据我们的试验需求，通过计算是可以得到适合的容量的，标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----标称试验变压器容量（KVA）
Vn----试验变压器的额定输出高压的有效值（KV）
K-----安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。
Ct----被试品的电容量（PF）
ω----角频率，ω=2πf，f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：简单的桥式或悬式绝缘子 几十微法
简单的分级套管 100–1000PF
电压互感器 200–500PF
电力变压器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高压电力电缆和油浸纸绝缘 250–300PF/m
气体绝缘 -60PF/m
封闭变电站，SF6气体绝缘 100–10000PF
对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50–100KV   K=4  Vn = 150–300KV  K=3  Vn > 300KV   K=2
该试验变压器容量的计算公式，适用于各种试验变压器检测试验的场合，根据被试验品所需要的电压及安全容量，来选择合适
容量的试验变压器。在保障检测试验安全的前提下，选择合适的试验变压器，同时满足不同容量的试验需求。

中试控股工频耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

工频耐压试验装置主要操作步骤：
1、按接线原理图连接好引线，并将试验变压器和控制箱可靠接地；
2、试验前，检查各部位的接线是否连接好，并检查控制箱的调压器是否调至“零”位；
3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；
4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；
5、试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。

中试控股践行“精细制造，深耕技术”产出工频耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
