300KV变压器中心点交流耐压试验装置
时间：2022-12-05
中试控股技术研究院鲁工为您讲解：300KV变压器中心点交流耐压试验装置
ZSYDJC-20KVA/300KV串级工频耐压试验装置
参考标准：DL/T 474.4-2018
简易读懂：工频耐压试验装置可以做什么?
工频耐压试验装置工频交流试验，用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力，有过压、过流保护，满足10KV开关柜、变压器、断路器、绝缘子、互感器、电缆等交直流耐压试验。
中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商
ZSYDJC-20KVA/300KV串级工频耐压试验装置技术方案

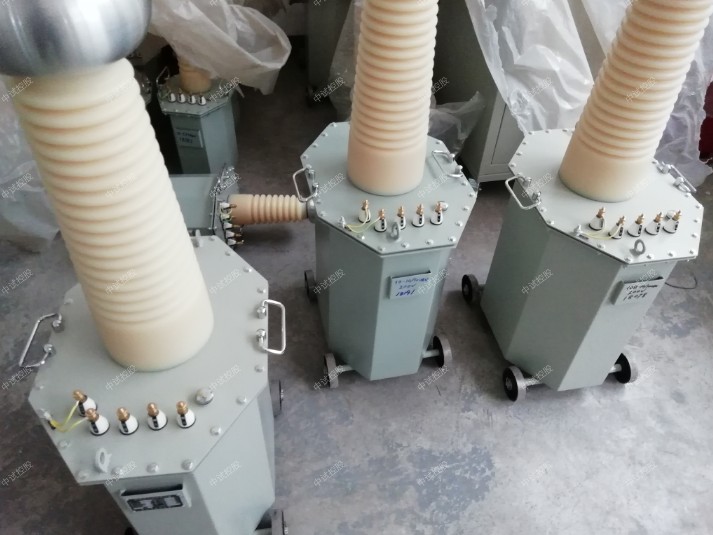

ZSYDJC-20KVA/150KV串级油浸式试验变压器参数：
容量：20KVA
输入电压：AC400V 50Hz
输入电流：50A
输出电压：AC150KV
输出电流：AC133mA
串级电压：400V
ZSYDJ-10KVA/150KV油浸式试验变压器参数：
容量：10KVA
输入电压：AC400V 50Hz
输入电流：25A
输出电压：AC150KV
输出电流：AC66.6mA
ZSTC-20kVA手动指针控制台参数：
容量:20KVA
输入电压:AC380V 50Hz
输入电流:52.6A
输出电压:0～430V
输出电流:0～50A
二、变压器的日常检查、定期试验检修情况
1)在线检测技术。
①局部放电在线监测技术。变压器内部出现故障或运行条件恶劣，会由于局部场强过高而产生局部放电，对局部放电的检测，总体上可分为电气测量法和非电测量法。
②油中气体的在线分析技术。长期以来,油浸变压器油中的气体成分和含量的气相色谱分析法一直是判断变压器内部状态的重要手段。其原理是利用所采集的气体浓度的相对比值，推测出油或油纸绝缘所处的裂解条件。
2)变压器在运行过程中，主要是检查变压器附属设备的运行情况是否良好，变压器温度是否正常。采取红外成像仪测量，能够有效地发现变压器内部过热、缺油等一些故障。
3)定期试验。主要按照《电力设备交接和预防性试验规程》进行。一共有35项内容，常规试验项目有10几项。有些项目坚持执行能够有效地发现变压器的一些故障，及时采取有效措施能够避免事故扩大,是生产中一种行之有效的手段。
根据部颁标准定，我国试验变压器的电压等级有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等级有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等
工频耐压高压试验装置操作要点
1、试验前，应了解被试品的试验电压，同时了解被试品的其他试验项目及以前的试验结果。若被试品有缺陷或异常，应在消除后再进行耐压试验。
2、试验现场应围好遮拦或围绳，挂好标示牌，并派专人监护。
3、试验前，被试品表面应擦拭干净，将被试品的外壳和非被试绕组可靠接地。被试品为新冲油设备时，应按《规程》规定使油静止一定时间再升压，对110kV及以下的充油电力设备，在注满油后静置时间应不少于24小时，对220kV及330kV的充油电力设备，静置时间应不少于48小时。
4、接好试验接线后，应由有经验的人员检查，确认无误后方可升压。
5、工频耐压试验装置升压前，首先检查调压器是否在零位。调压器在零位方可升压。
6、升压过程中不仅要监视电压的变化，还应监视电流的变化，以及被试品泄漏电流的变化。升压时要均匀升压，不能太快。升至规定试验电压时，开始计时，时间到后，缓慢均匀降下电压。绝不允许不降压就先跳开电源开关。
7、试验中发现被试品有异常声响、冒烟等应立即降下电压，拉开电源，在高压侧挂上接地线后，再查明原因。耐压试验前后均应测量被试品的绝缘电阻测试。
1、产品采用一次压制而成高压套管；
2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题；
3、睡式铁芯设计,有效提高产品的抗震性；
4、产品出厂前进行72小时倒置试验,检验试验变压器漏油的问题；
5、产品均可通过1.1倍感应耐压试验；
6、绝缘油采用无色透明克拉玛依原装油；
7、高低压线采用高强度聚酯、无氧铜杆漆包线；
8、铁芯采用全新武钢二硅冷轧硅钢卷片。
工频耐压试验装置选型表如下：
工频耐压试验中试验变压器容量的选择方法
试验变压器的容量这么选择，是很多电力检测试行业一线使用人员困扰的问题，在选择试验变压器的过程中，一般是由试验变
压器生产企业提供的使用说明，已经推荐的容量。而在实际的使用过程中，试验变压器的容量是否合适，是否在运行状态，能
否满足其他检测试验的要求呢？
首先，根据我们的试验需求，通过计算是可以得到适合的容量的，标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----标称试验变压器容量（KVA）
Vn----试验变压器的额定输出高压的有效值（KV）
K-----安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。
Ct----被试品的电容量（PF）
ω----角频率，ω=2πf，f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：简单的桥式或悬式绝缘子 几十微法
简单的分级套管 100–1000PF
电压互感器 200–500PF
电力变压器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高压电力电缆和油浸纸绝缘 250–300PF/m
气体绝缘 -60PF/m
封闭变电站，SF6气体绝缘 100–10000PF
对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50–100KV K=4 Vn = 150–300KV K=3 Vn > 300KV K=2
该试验变压器容量的计算公式，适用于各种试验变压器检测试验的场合，根据被试验品所需要的电压及安全容量，来选择合适
容量的试验变压器。在保障检测试验安全的前提下，选择合适的试验变压器，同时满足不同容量的试验需求。
中试控股工频耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。
工频耐压试验装置主要操作步骤：
1、按接线原理图连接好引线，并将试验变压器和控制箱可靠接地；
2、试验前，检查各部位的接线是否连接好，并检查控制箱的调压器是否调至“零”位；
3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；
4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；
5、试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。
中试控股践行“精细制造，深耕技术”产出工频耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
工频耐压试验装置 | 行业专家 | 中试控股
直流泄漏试验操作过程注意事项：（1）试验人员应做好责任分工，设定好试验现场的安全距离，仔细检查好被试品及试验变压器的接地情况，并设有专人监护安全及观察被试品状态工作。
（2）被试品做试验前，应拆除所有对外连线，并充分放电，主要部位应清除干净，保持绝对干燥，以免损坏被试品及带来试验数值的误差。
（3）对于大容量试品（电容器、超长电缆等）试验时应缓慢升压，防止被试品的充电电流过大而烧坏微安表，必要时应分级加压分别读取各电压下微安表的稳定读数。
（4）试验过程中，应严密监视被试品、微安表及试验装置等，一旦发生闪烁、击穿等现象应立即降压，切断电源，并查明原因。
工频耐压试验操作过程注意事项：
1、试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作。
2、被试品主要部位应清除干净，保持绝对干燥，以免损坏被试品和带来试验数值的误差。
3、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至试验电压，以便校对好仪表的指示精度，调整好放电球隙的球间距。
4、做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。
5、在升压或耐压试验过程中，如发现下列不正常情况，1 电压、电流表指针摆动很大，2 被试品发出不正常响
声，3 发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。
充气式高压试验变压器
一、概述：
随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，在体积上和重量上都越来越不能满足现场工作的要求。 充气式试验变压器降低了体积和重量，更方便客户携带到现场做试验。随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能及不燃性，使得它作为新的绝缘介质得到广泛的应用。
二、结构：
1、YDQ系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570－98>>标准要求。 YDQ系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6气体。
2、YDQ（JZ）产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
3、YDQ（C）产品与YDQ产品的不同在于套管内结构。
三、主要特点：
>该产品体积小，重量轻（比同等级油浸试验变压器轻40%-65%）.
>洁净，无油污，勿需维护。
>不受恶劣气候环境影响，现场搬运勿须静止即可做试验。
>绝缘强度明显高于油浸试验变压器，电晕极小。
四、技术参数：
>电压等级：10——600KV
>容量范围：1——600KVA
>空载电流：<7%
>阻抗电压：<8%
>额定电压局放量：<5PC
干式高压试验变压器
一、概述：
GTB干式试验变压器产品具有重量轻，体积小，造型美观，性能稳定，使用携带方便等特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。
增值服务
- 三年质保,一年包换,三个月试用
上一篇：300KV自动工频耐压试验仪
下一篇：无局放试验变压器（源头工厂）
