程控工频耐压试验装置（电科院）

时间：2022-12-04

中试控股技术研究院鲁工为您讲解：程控工频耐压试验装置（电科院）

ZSYD(JZ)-5KVA/50KV工频耐压试验装置

参考标准：DL/T 474.4-2018

简易读懂：工频耐压试验装置可以做什么?

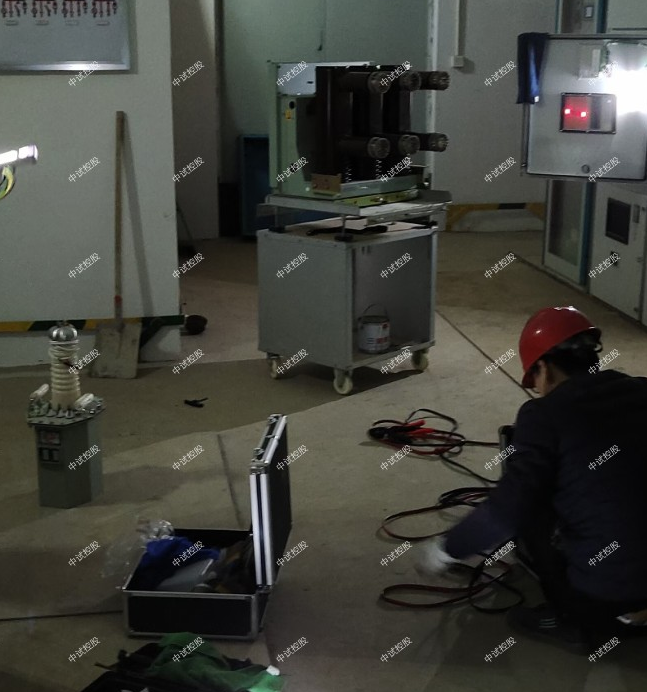

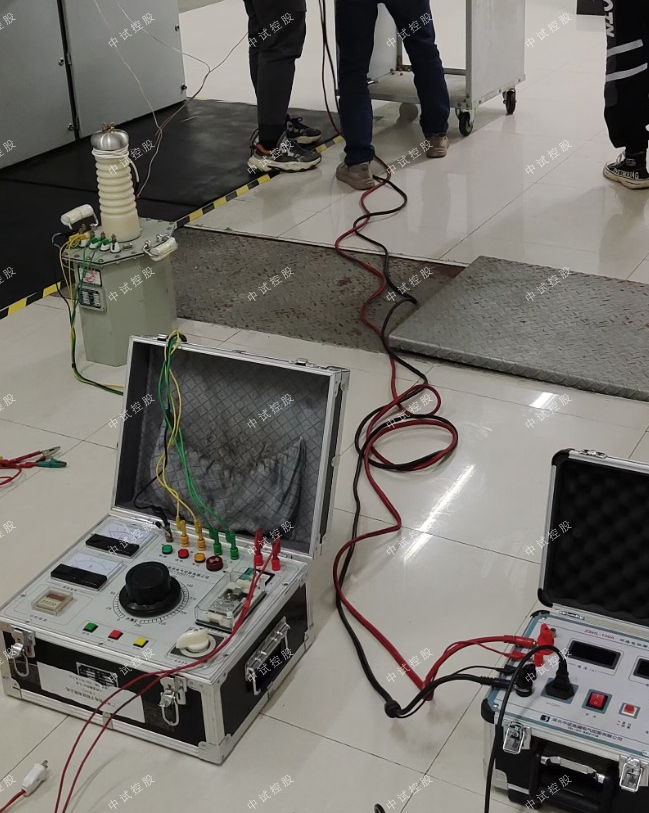

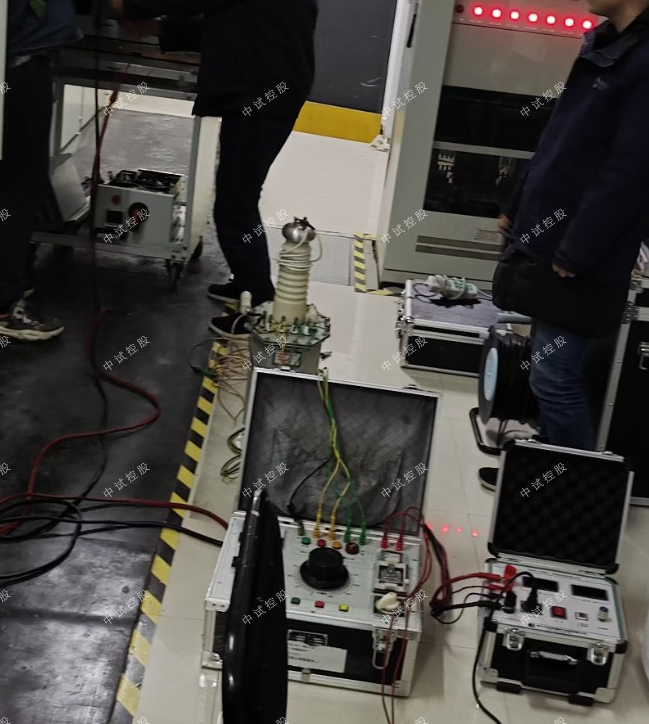

工频耐压试验装置由ZSYD(JZ)-5KVA/50KV（DC70KV）交直流试验变压器和ZSXC-5KVA控制箱组成，工频交直流试验，用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力，有过压、过流保护，满足10KV开关柜、变压器、断路器、绝缘子、互感器、电缆等交直流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSYD(JZ)-5KVA/50KV交直流试验变压器参数：
容量：5KVA
输入电压：AC200V 50Hz
输入电流：25A
输出电压：AC：50KV DC：70KV
输出电流：AC:100mA DC:100mA

ZSXC-5KVA控制箱参数：
容量:5KVA
输入电压:AC220V 50Hz
输入电流:23A
输出电压:0～250V
输出电流:0～25A

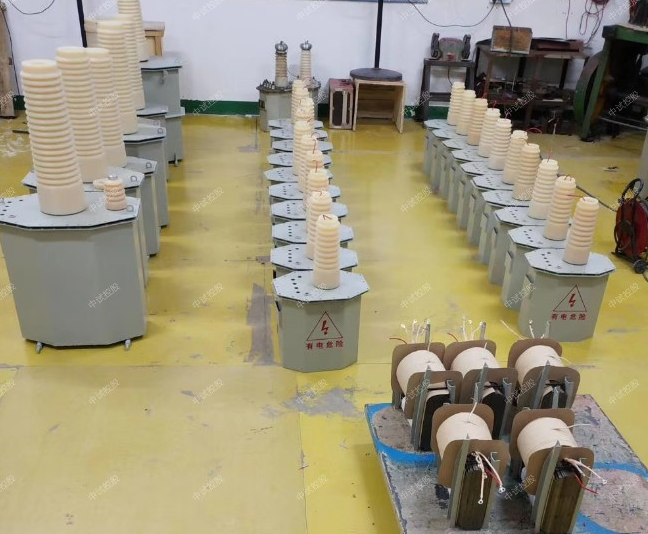

制作工艺
1、产品采用一次压制而成高压套管；
2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题；
3、睡式铁芯设计,有效提高产品的抗震性；
4、产品出厂前进行72小时倒置试验,检验试验变压器漏油的问题；
5、产品均可通过1.1倍感应耐压试验；
6、绝缘油采用无色透明克拉玛依原装油；
7、高低压线采用高强度聚酯、无氧铜杆漆包线；
8、铁芯采用全新武钢二硅冷轧硅钢卷片。

ZSYD(JZ)-5KVA/50KV工频耐压试验装置：就是做耐压试验的设备，它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

工频耐压试验装置选型表如下：

中试控股工频耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股践行“精细制造，深耕技术”产出工频耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

工频耐压试验装置 | 行业专家 | 中试控股

为了正确的处理事故,应掌握下列情况:系统运行方式,负荷状态,负荷种类;变压器上层油温,温升与电压情况;事故发生时
天气情况;变压器周围有无检修及其它工作;运行人员有无操作;系统有无操作;何种保护动作,事故现象情况等。变压器在运行
中常见的故障是绕组、套管和电压分接开关的故障,而铁芯、油箱及其它附件的故障较少。下面将常见的几种主要故障分述如
下：
3.1试验变压器绕组故障

主要有匝间短路、绕组接地、相间短路、断线及接头开焊等。

交直流高压试验变压器使用方法

交直流高压试验变压器试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在 100-300MA时
，可取0.5-1Ω/V（试验电压）；高压侧额定输出电流为1A以上时，可取1Ω/V（试验电压）。常用水电阴作为限流电阻，管
于长度可按150KV/m考虑，管子和粗细应具有足够的热容量（水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阴
值）。

球间隙及保护电阻：当电压超过球间隙整定值时（一般取试验电压的110％-120％）球间隙放电，对被试品起到保护作用。球
间隙保护电阻可按1Ω/V（试验电压）选取。

交直流高压试验变压器试验中，低压侧测量电压（仪表电压）不是非常准确的，其原因是由于试验变压器存在着漏抗，在这
上个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被
试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时。试验变压器的漏抗必须存在着压降。为
了准确测量被试品上所施加电压，因此常在高压侧接入RCF阻容分压器来测量电压（见图6）。

工频耐压试验操作注意事项

（1）试验人员应做好分工，明确相互间办法。并有专门人监护现场安全及观察试品状态。

（2）被试品应清扫干净，并干燥，以免损坏被试品和试验带来的误差。

（3）对丁大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整间隙。

（4）升压速度不能太快，并必须防止突然加压。例如调压器不在零位的突然合闸，也不能突然切断电源，一般应在调压器降
至零位时拉闸。

（5）当电压升至试验电压时，开始计时，到1min后，迅速降到1/3试验电压以下时，才能拉开电源。

（6）在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切断电源，停止试验并查明原因：①电压表指针摆动
很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。

（7）耐压试验前后应测量绝缘电阻，检查绝缘情况。

注：高压尾必须可靠接地。
试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越
来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六
氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。
我公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上
减轻了20%－60%（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工
艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。
