工频耐压成套试验装置（电科院）

时间：2022-12-04

中试控股技术研究院鲁工为您讲解：工频耐压成套试验装置（电科院）

ZSYD(JZ)-5KVA/50KV工频耐压试验装置

参考标准：DL/T 474.4-2018

简易读懂：工频耐压试验装置可以做什么?

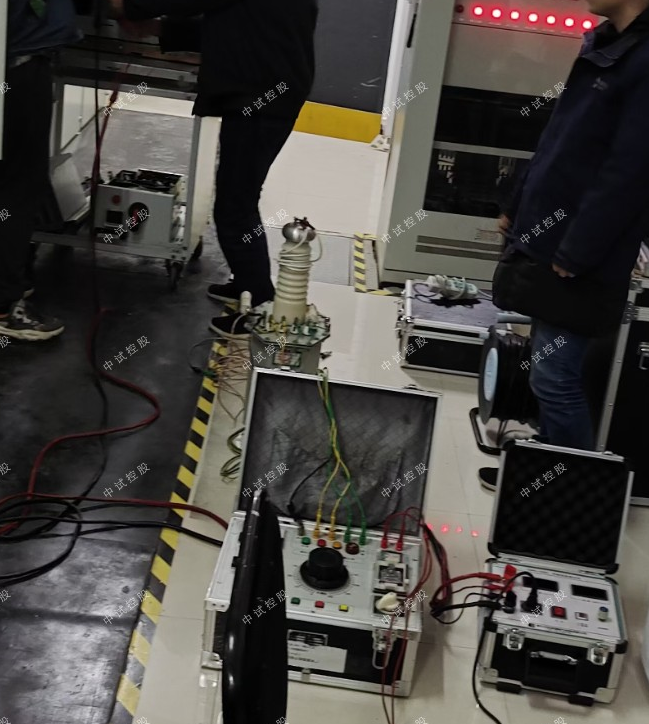

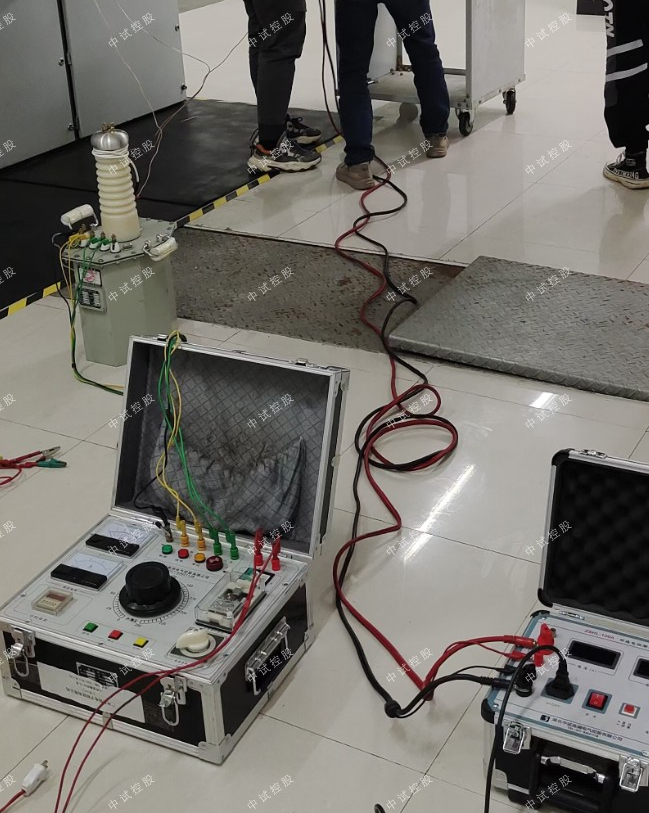

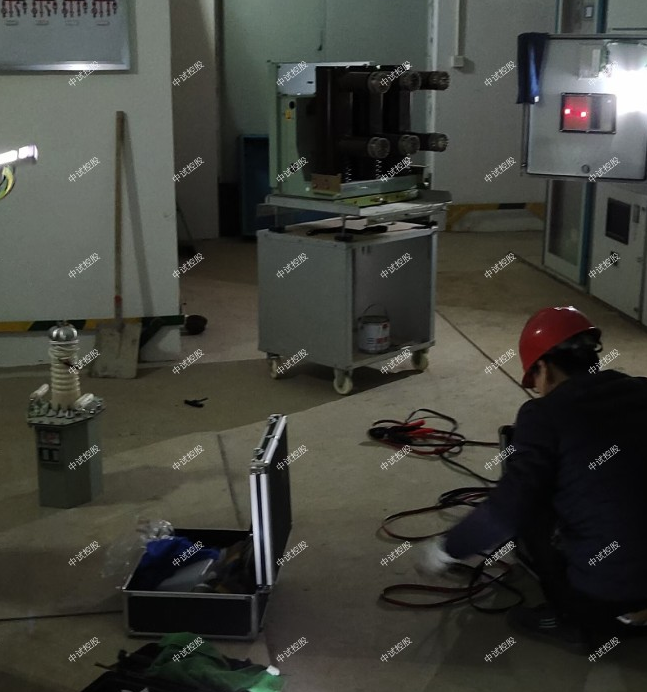

工频耐压试验装置由ZSYD(JZ)-5KVA/50KV（DC70KV）交直流试验变压器和ZSXC-5KVA控制箱组成，工频交直流试验，用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力，有过压、过流保护，满足10KV开关柜、变压器、断路器、绝缘子、互感器、电缆等交直流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSYD(JZ)-5KVA/50KV交直流试验变压器参数：
容量：5KVA
输入电压：AC200V 50Hz
输入电流：25A
输出电压：AC：50KV DC：70KV
输出电流：AC:100mA DC:100mA

ZSXC-5KVA控制箱参数：
容量:5KVA
输入电压:AC220V 50Hz
输入电流:23A
输出电压:0～250V
输出电流:0～25A

制作工艺
1、产品采用一次压制而成高压套管；
2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题；
3、睡式铁芯设计,有效提高产品的抗震性；
4、产品出厂前进行72小时倒置试验,检验试验变压器漏油的问题；
5、产品均可通过1.1倍感应耐压试验；
6、绝缘油采用无色透明克拉玛依原装油；
7、高低压线采用高强度聚酯、无氧铜杆漆包线；
8、铁芯采用全新武钢二硅冷轧硅钢卷片。

ZSYD(JZ)-5KVA/50KV工频耐压试验装置：就是做耐压试验的设备，它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

工频耐压试验装置选型表如下：

中试控股工频耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股践行“精细制造，深耕技术”产出工频耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

工频耐压试验装置 | 行业专家 | 中试控股

球间隙及保护电阻：当电压超过球间隙整定值时（一般取试验电压的110％ - 120％）球间隙放电，对被试品起到保护作用。
球间隙保护电阻可按1Ω∕ⅴ（试验电压）选取。

在工频耐压试验中，低压侧测量电压（仪表电压）不是非常准确的，其原因是由于试验变压器存在着漏抗，在这上个漏抗上
必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的电
压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必须存在着压降。为了准确测量
被试品上所施加的电压，因此常在高压侧接入RCF阻容分压器来测量电压（见图6）。

工频耐压试验操作注意事项：

试验人员应做好分工，明确相互间办法。并有专门人监护现场安全及观察试品状态。
被试品应先清扫干净，并干燥，以免损坏被试品和试验带来的误差。
对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。
升压速度不能太快，并必须防止突然加压。例如调压器不在零位的突然合闸。也不能突然切断电源，一般应在调压器降至零
位时拉闸。
当电压升至试验电压时，开始计时，到1min后，迅速降压到1∕3试验电压以下时，才能拉开电源。
在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大
；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。

耐压试验前后应测量绝缘电阻，检查绝缘情况。
TQSB试验变压器在做被试品的直流耐压或泄漏试验时接线原理图如图7。
注：此试验应先抽出短路杆“D”，图7中所示。

图7：高压直流泄漏试验接线图

图中：VD – 高压硅堆 R1 – 限流电阻 C1 – 高压滤波电容

RCF – 阻容分压器 CX – 被试品 uA – 带保护微安带

泄露试验中限流电阻R1选择在额定输出电压时，输出端短路电流不超过高压硅堆的zui大整流电流。如电压硅堆的zui大整流
电流为100mA时用于60KV的试验装置中，限流电阻按R1=60/0.1=600KΩ选择。限流电阻还应具有足够的容量和沿面放电距离。
高压滤流电容C1一般选择在0.01 – 0.1uF，当被试品的电容量很大时，C1可省略不用。
