中试控股技术研究院鲁工为您讲解：110kV电缆1km交流耐压试验装置

ZSBP-110kV电缆1km交流耐压试验装置

参考标准：DL/T 474.4-2018

简易读懂：变频串联谐振耐压试验装置可以做什么?
变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

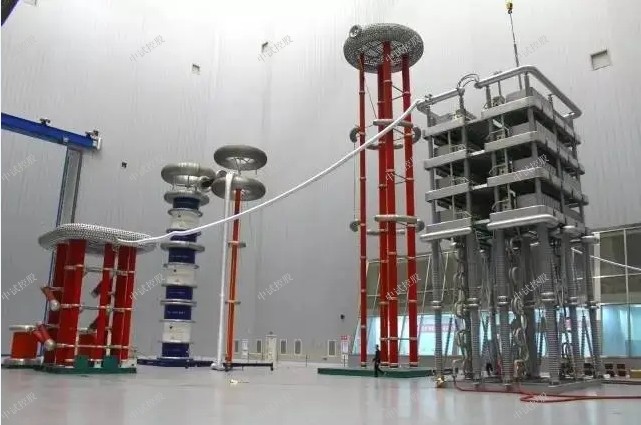

ZSBP-110kV电缆1km交流耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

如何选择合适的变频串联谐振耐压试验装置？
为了选对规格，请提供以下技术参数
1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；
2、电力电缆：电压等级，大长度，截面积；
3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；
4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；
5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

110kV电缆1km交流耐压试验装置
一、被试品对象及试验要求
       1、110kV/630mm2电缆1km的交流耐压试验，电容量≤0.201uF，试验频率30-300Hz，试验电压128kV，试验时间60min。
       2、35kV/300mm2电缆5km的交流耐压试验，电容量≤0.97uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
二、工作环境
       1、环境温度：－150C –45 0C;
       2、相对湿度：≤90%RH;
       3、海拔高度:  ≤3000米；
三、装置主要技术参数及功能
       1、额定容量：810kVA；
       2、输入电源：三相380V电压，频率为50Hz；
       3、额定电压： 54kV；135kV；
       4、额定电流：15A；6A；
       5、工作频率：30-300Hz；
       6、装置输出波形：正弦波
       7、波形畸变率：输出电压波形畸变率≤1%；
       8、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
       9、温    升：额定负载下连续运行60min后温升≤65K；
       10、品质因素：装置自身Q≥30(f=45Hz)；
       11、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
       12、测量精度：系统有效值1.5级；
四、设备遵循标准
       GB10229-88            《电抗器》
       GB1094　　　　　　　　《电力变压器》
       GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
       DL/T 596-1996          《电力设备预防性试验规程》
       GB1094.1-GB1094.6-96   《外壳防护等级》
       GB2900　　　　　　　　《电工名词术语》
       GB/T16927.1~2-1997　　 《高电压试验技术》
五、装置容量确定
试验时设备使用关系列表
设备组合
被试品对象 电抗器
81kVA/27kV十节 激励变压器
输出端选择
110kV/630mm2电缆1km 使用电抗器五节串联两组并联 5kV
35kV/300mm2电缆3km 使用电抗器两节串联三组并联 2.5kV
35kV/300mm2电缆4km 使用电抗器两节串联四组并联 2.5kV
35kV/300mm2电缆5km 使用电抗器两节串联五组并联
（其中一组电抗器接地） 2.5kV
六、系统配置及其参数
（一）激励变压器JLB-30kVA/2.5/5kV/0.4kV               1台
       1）额定容量：30kVA；
       2）输入电压：0-400V，单相；
       3）输出电压：2.5/5kV
       4）结    构：干式；
       5）重    量：约130kg；
（二）变频电源BP -30kW/380V                          1台
       1）额定输出容量：30kW
       2）工作电源： 380±10%V（三相），工频
       3）输出电压：0 –400V，单相，
       4）额定输入电流：75A
       5）额定输出电流：75A
       6）电压分辨率： 0.01kV
       7）电压测量精度：1.5%
       8）频率调节范围：30 – 300Hz
       9）频率调节分辨率：≤0.1Hz
       10）频率稳定度：    0.1%
       11）运 行 时 间：额定容量下连续60min
       12）额定容量下连续运行60min元器件最高温度≤65K;
       13）噪 声 水 平：≤50dB
       14）重  量：约40kg；
（三）高压电抗器DK-81kVA/27kV                      10节
       1）额定容量：81kVA;
       2）额定电压：27kV；
       3）额定电流：3A；
       4）电 感 量：34H/单节；
       5）品质因素：Q≥30 (f=45Hz)；
       6）结    构：干式；
       7）重    量：约75kg；
（四）电容分压器FRC-130kV/2000pF                      1套
       1）额定电压：130kV；
       2）高压电容量：2000pF
       3）介质损耗：tgσ≤0.5%；
       4）分 压 比：1500：1
       5）测量精度：有效值1.5级;
       6）重    量：约26kg；
七、供货清单一览表
1 激励变压器 JLB-30kVA/2.5/5kV/0.4kV 台 1
2 变频电源 BP-F-30kW/380V 台 1
3 高压电抗器 DK-81kVA/27kV 台 10
4 电容分压器 FRC-130kV/2000pF 套 1
5 内部连接线 套 1
相关资料一览表
1 出厂试验报告 份 1
2 成套装置使用说明书 份 1
3 产品合格证和用户意见卡 套 1

中试控股变频串联谐振耐压成套试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股践行“精细制造，深耕技术”产出变频串联谐振耐压成套试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

变频串联谐振耐压成套试验装置|中试控股
