母线交流耐压试验仪
时间:2021-09-09

母线交流耐压试验仪

由于电力预防试验大多是对于大容量和高电压的电气设备,建议采用工频耐压进行绝缘性能的检测,也就是剔除了采用直流高压发生器对于电气设备绝缘性能检测的使用要求,虽两者都属于破坏试验,但经过长期的研究,采用工频耐压的方式相对于直流耐压稳定性,安全性要好,由于电气设备的容量大,电压高,中试控股往往像油浸式试验变压器一类的工频耐压设备无法满足测试要求,在国内,为了达到这一目的,基本通过变频串联谐振来实现测量。





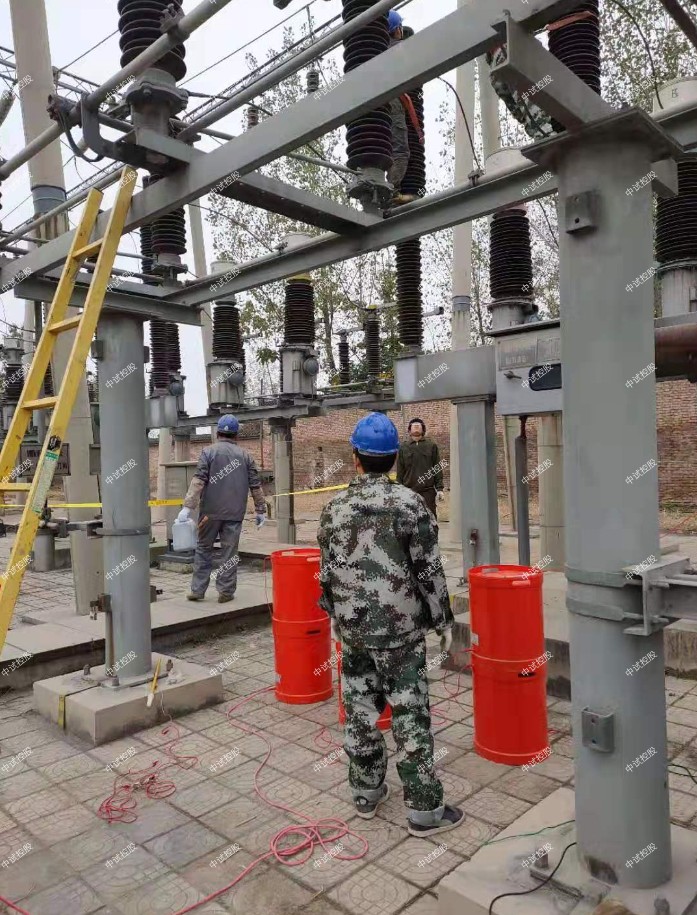

ZSBP-54KVA/54KV变频串联谐振成套试验装置
技术方案
一、适用范围
1. 10kV/300mm2的电缆,长度1km,电容量≤0.378uF试验频率为30-300Hz,试验电压22kV。
2. 35kV/300mm2的电缆,长度0.5km,电容量≤0.01uF试验频率为30-300Hz,试验电压52kV。

二、中试控股系统主要性能及参数
1、电源电压:   220V±10%、50Hz;
  2、额定容量:  54KVA;
  3、输出电压:    54KV,
  4、输出电流:   1A,2A,
  5、输出电压波形:  正弦波;
6、输出电压波形畸变率: ≤0.5% ;
7、允许连续工作时间:额定输出电流下持续运行时间为60分钟;
  8、输出频率范围:     30~300Hz ;
    9、品质因数:         ≥30
10、母线交流耐压试验仪系统噪声:       ≤60db
11、系统测量精度:    1.0级
12、频率分辨率:      0.01Hz
13、频率不稳定度:    ≤0.05%
14、环境温度:       -25℃~ +55℃
相对湿度:       ≤90%
海拔高度:       ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、中试控股试验频率范围等试验参数设置功能。
18  具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。
三、系统配置及具体参数
1、变频控制电源6KW                1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量:  6KW
c) 工作电源:      交流220V、50Hz 。
d) 输出电压:      0~250V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流:  24A
g) 输出波形:正弦波,      波形畸变率:≤0.5%
h) 频率调节范围:  30~300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB


k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保   护 :具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
  O) 重   量: 16Kg
2、 中试控股励磁变压器6KVA            1台
a) 额定容量:    6KVA
b) 输入电压:    250V
c) 母线交流耐压试验仪输出电压:   1.75KV;3.5KV;
d) 工作频率范围: 30~300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构: 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求;
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变;
内置过电压保护,防止击穿反击。
  h) 重   量:    40Kg ;
3、高压电抗器 DK-27/27      2台
a) 额定容量:   27KVA
b) 额定电压:   27KV
c) 额定电流:1A
e) 品质因素:  Q≥30
f) 结    构: 干式;
    g)  重    量: 35Kg/台
h) 连续运行时间:≥ 1小时
4、 电容分压器   60/0.003              1台
a) 额定电压:    60KV
b) 工作频率:    30~300Hz
c) 分 压 比:    1000:1
d) 分压比误差:  ≤1%,
e) 测量精度:    交流有效值1.0级
f) 介质损耗:    tgδ≤0.5% ;
g) 重    量:    10Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
五、检验
1、变频电源
1)绝缘电阻测试
2)耐压试验:2000V,1分钟
3)负载试验:在满负荷下,各器件的温升不大于45K 。
2、励磁变压器
1)直流电阻测量
  2)变比测量
  3)空载电流及空载损耗
  4)短路阻抗和负载损耗
  5)绝缘电阻测试
  6)温升试验:额定容量下运行60min,温升不大于65K
 3、电抗器试验
1)直流电阻测量
2)电感量测量
3)母线交流耐压试验仪交流耐压试验
温升试验:额定容量下运行60min,温升不大于65K
      4、中试控股成套装置试验
(1) 耐压试验:1.1额定电压下,耐压1min;
(2) 短路试验:电压为0.5U,0.8U,1.0U的条件下,将高压输出突发短路3次,保护装置可靠动作,各单元完好。
(3)噪音小于60dB;

      变频串联谐振,“变频”在串联谐振电路中,中试控股通过调整可变的频率范围产生谐振条件,“串联”是指在整个电路中的链接方式,串联时,电压相加,电流不变,“谐振”是指的谐振电路,组合起来就是我们常说的串联谐振试验装置。
