什么是串联谐振?
      由于电力预防性试验大多是对于大容量和高电压的电气设备,建议采用工频耐压进行绝缘性能的检测,也就是剔除了采用直流高压发生器对于电气设备绝缘性能检测的使用要求,虽两者都属于破坏性试验,但经过长期的研究,采用工频耐压的方式相对于直流耐压稳定性,安全性要好,由于电气设备的容量大,电压高,往往像油浸式试验变压器一类的工频耐压设备无法满足测试要求,在国内,为了达到这一目的,基本通过变频串联谐振来实现测量。
      变频串联谐振,“变频”在串联谐振电路中,通过调整可变的频率范围产生谐振条件,“串联”是中试控股指在整个电路中的链接方式,串联时,电压相加,电流不变,“谐振”是指的谐振电路,组合起来就是我们常说的串联谐振试验装置。

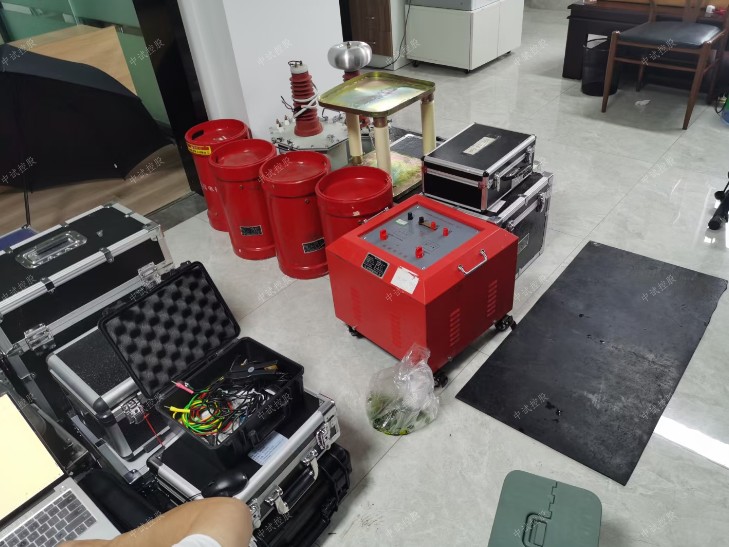

ZSBP-132KVA/22KV变频谐振装置 (10kV3km电缆耐压谐振装置)
1、帮助实现各种被试品的预防性交流耐压试验和交接性交流耐压试验;

2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

10kV3km电缆耐压谐振装置特征
试验对象:10kV/300mm2电缆3km的交流耐压试验,电容量≤1.126uF,试验频率30-300Hz,试验电压22kV,试验时间5min。

额定容量:132kVA;

输入电源:三相380V电压,频率为50Hz;

额定电压: 22kV;

额定电流: 6A;

工作频率:30-300Hz;

ZSBP-132KVA/22KV变频谐振装置输出波形:正弦波

波形畸变率:输出电压波形畸变率≤1%;

工作时间:额定负载下允许连续5min;过压1.1倍1分钟;

输电线路巡视检查交接耐压试验仪温  升:额定负载下连续运行5min后温升≤65K;

品质因素:装置自身Q≥30(f=45Hz);

保护功能: 对被试品具有过流、中试控股过压及试品闪络保护(详见变频电源部分);

测量精度:10kV3km电缆耐压谐振装置有效值1.5级;

激励变压器ZSJLB-6kVA/1kV/0.4kV          1台

额定容量:6kVA;

输入电压:0-400V,单相;

输出电压:1kV

结   构:干式;

重   量:约42kg;

变频电源ZSXB-F-6kW/220/380V            1台

额定输出容量:6kW

工作电源:220/ 380±10%V(单/三相),工频

输出电压:0 –400V,单相,

额定输入电流:15A

额定输出电流:15A

电压分辨率: 0.01kV

电压测量精度:1.5%

频率调节范围:30 – 300Hz

频率调节分辨率:≤0.1Hz

频率稳定度:   0.1%

运 行 时 间:额定容量下连续5min

额定容量下连续运行5min元器件zui高温度≤65K;

噪 声 水 平:≤50dB

高压电抗器ZSDK-44kVA/22kV            3节

额定容量:44kVA;

额定电压:22kV;

额定电流:2A;

电 感 量:55H/单节;

品质因素:Q≥30 (f=45Hz);

结   构:干式;

重   量:约42kg;

电容分压器ZSFR-30kV/6000pF            1套

额定电压:30kV;

高压电容量:6000pF

介质损耗:tgσ≤0.5%;

分 压 比:1000:1

测量精度:有效值1.5级;

输电线路巡视检查交接耐压试验仪重   量:约6kg;

串联谐振试验前有什么条件?
试验前条件分析
       当我们拿到试验之后,我们要分析试验的主体是什么,比如:电力电缆、变压器、GIS组合器还是母线等等,针对不同的内容所施加的电压不一样,像同样是变压器,中性点接地和不接地的电压等级就不同,而且接线也不同,电压和容量直接影响串联谐振试验装置的配置方案,中试控股所说的配置方案也就是连接方式,串联方式、怎么串联以及串联几个等等。
      要想达到串联谐振的条件是当容抗等于感抗时,即可产生谐振的条件。
