串联谐振试验装置的安全操作准则

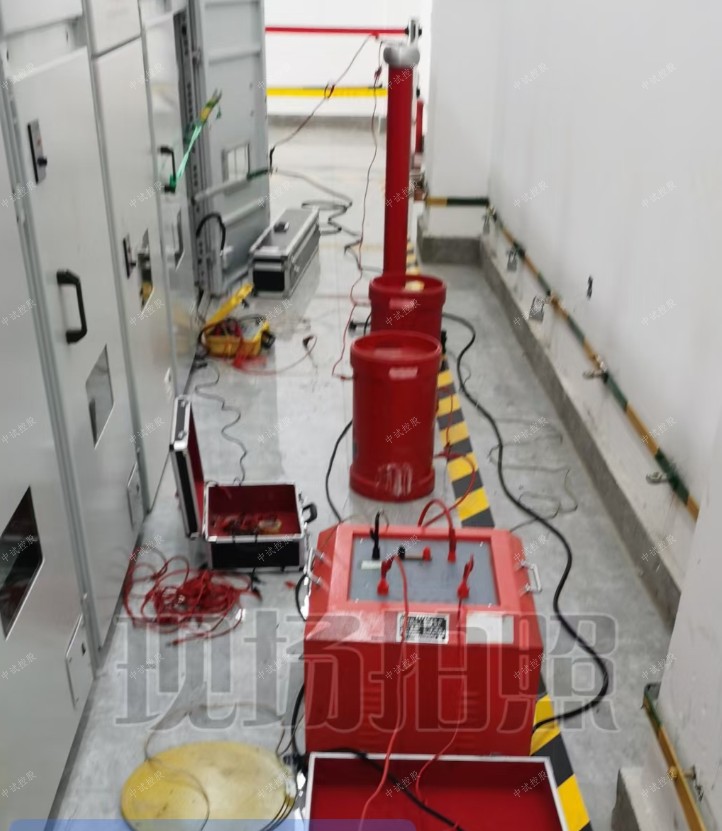

        ZSBP串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。中试控股变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。

ZSBP-162KVA/54KV变频串联谐振成套试验装置
一、适用范围
1. 10kV/300mm2的电缆，长度3.0km，电容量≤1.12 uF试验频率为30-300Hz,试验电压22kV。
2. 满足10kV变电站变压器的交流耐压，电容量≤0.01uF试验频率为45-65Hz,试验电压35kV。
3 满足10kV变电站开关，互感器等的交流耐压，电容量≤0.008uF试验频率为30-300Hz,试验电压42kV。
1. 35kV/300mm2的电缆，长度1.2km，电容量≤0.23 uF试验频率为30-300Hz,试验电压52kV。

二、系统主要性能及参数
1、电源电压：   220V±10%、50Hz；
  2、额定容量：  162KVA；
  3、输出电压：     54KV，
  4、输出电流：     2A，6A
  5、输出电压波形:  正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
  8、输出频率范围:     30～300Hz ；
    9、品质因数:         ≥30
10、系统噪声:       ≤60db
11、系统测量精度:    1.0级
12、频率分辨率:      0.01Hz
13、频率不稳定度:    ≤0.05%
14、环境温度：       -25℃～ +55℃
相对湿度:       ≤90%
海拔高度:       ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18  具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。

  四、系统配置及具体参数
1、变频控制电源10KW                1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量:  10KW
c) 工作电源:      交流220V、50Hz 。
d) 输出电压:      0～250V可调。
e) 输出电压不稳定度≤0.05%
f) 标称荷载交接耐压试验仪最大输出电流:  45A
g) 输出波形:正弦波,      波形畸变率:≤0.5%
h) 频率调节范围:  30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保   护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
  O) 重   量： 16Kg
2、 励磁变压器10KVA            1台
a) 额定容量:    10KVA
b) 输入电压:    250V
c) 输出电压：   1.75KV；3.5KV；
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
  h) 重   量：    50Kg ;
3、高压电抗器 DK-40.5/27        4台
a) 额定容量：  40.5KVA
b) 额定电压：   27KV
c) 额定电流：    1.5A
e) 品质因素：  Q≥30
f) 结    构： 干式；
    g)  重    量： 40Kg/台
h) 标称荷载交接耐压试验仪连续运行时间：≥ 1小时
4、 电容分压器   TRF-60/0.003                1台
a) 额定电压：    60KV
b) 工作频率：    30～300Hz
c) 分 压 比：    1000：1
d) 分压比误差：  ≤1%,
e) 测量精度：    交流有效值1.0级
f) 介质损耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
五、供货清单一览表
序号 设备名称 型号规格 单位 数量 备 注
1 变频电源 10KW 台 1
2 励磁变压器 YD-10KVA 台 1
3 高压电抗器 DTG-40.5/27
(27KV/1.5A) 台 4
4 电容分压器 TRF-60/0.003
(60KV) 台 1
5 附件箱 含测试线一套 套 1
六、出厂检验
本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。
1、变频电源
1）绝缘电阻测试
2）耐压试验：2000V，1分钟
3）负载试验：在满负荷下，各器件的温升不大于45K 。
2、励磁变压器
1）直流电阻测量
  2）变比测量
  3）空载电流及空载损耗
  4）短路阻抗和负载损耗
  5）绝缘电阻测试
  6）温升试验：额定容量下运行60min,温升不大于65K
 3、电抗器试验
1）直流电阻测量
2）电感量测量
3）交流耐压试验
温升试验：额定容量下运行60min,温升不大于65K
      4、成套装置试验
（1） 耐压试验：1.1额定电压下，耐压1min；
（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。
（3）噪音小于60dB；

       标称荷载交接耐压试验仪适用于10KV-500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
      1、在做试验前，应先检查仪器是否完好无损，各连接导线是否完好，中试控股确保电源输出，信号采样线缆稳妥连接，导通无阻。
      2、试验前要确保接线准确无误，尤其是地线回路，一定要安全接地。
      3、试验时，对试验现场要划安全区域，并置专人看守，杜绝闲杂人等靠近。
      4、不允许正在试验时突然切断系统电源，每次试验时要退出正在试验状态，才可以切断电源。
